VIPA HMI
4
Einsatz unter Windows CE 6.0 Prof.
4.1 Montage
Überblick
Einbaumaße
Montage
Versorgungsspannung
anschließen
HB160 | TP-ECO | 62P-NHC0 | de | 17-09

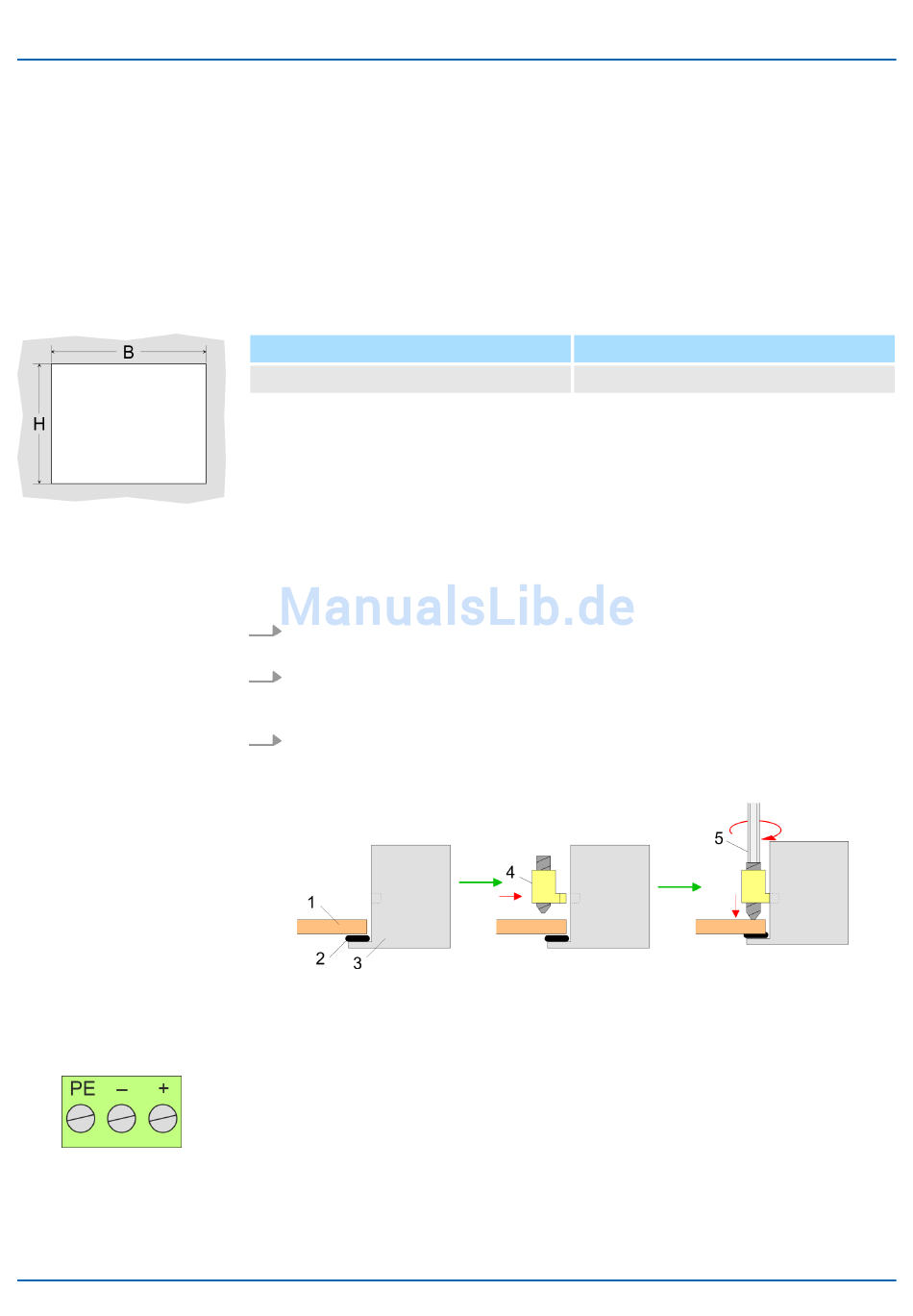

Das Touch Panel ist geeignet zum Einbau in Bedientableaus und Schaltschrankfronten.
Die Montage erfolgt von der Rückseite. Hierzu besitzt das Touch Panel eine patentierte
Befestigungsmechanik, die eine einfache Montage mittels eines Innensechskantschlüs-
sels erlaubt. Ein schneller Geräteaustausch ist dadurch jederzeit möglich.
Zum Einbau in Bedientableaus und Schaltschrankfronten ist für das Touch Panel folg-
ender Frontplattenausschnitt erforderlich:
Touch Panel
62P-NHC0-...
Zur Befestigung des Panels befinden sich Montageclips im Lieferumfang. Für die Mon-
tage ist ein kleiner Innensechskantschlüssel erforderlich, der ebenfalls im Lieferumfang
enthalten ist.
1.
Stecken Sie Ihr Bedienfeld [3] von der Frontseite durch den Frontplattenausschnitt
[1], bis dieses mit der Dichtung [2] aufliegt.
2.
Stecken Sie nun an allen vier Seiten des Panels die Montageclips [4] in die dafür
vorgesehenen Öffnungen, so dass die Spitze der Schraube in Richtung Frontplatte
zeigt.
3.
Schrauben Sie nun von der anderen Seite die Schrauben mit dem Innensechskant-
schlüssel [5] fest.
Für die Verdrahtung der DC 24V Spannungsversorgung wird eine grüne Anschluss-
klemme eingesetzt. Die Klemme ist als Stecker mit Schraubkontakten ausgeführt. Die
Klemmleiste hat folgende Belegung:
+
DC 24V
-
DC 0V
PE Schutzleiter
Einsatz unter Windows CE 6.0 Prof.
B x H in mm
368 x 290
Montage
43
