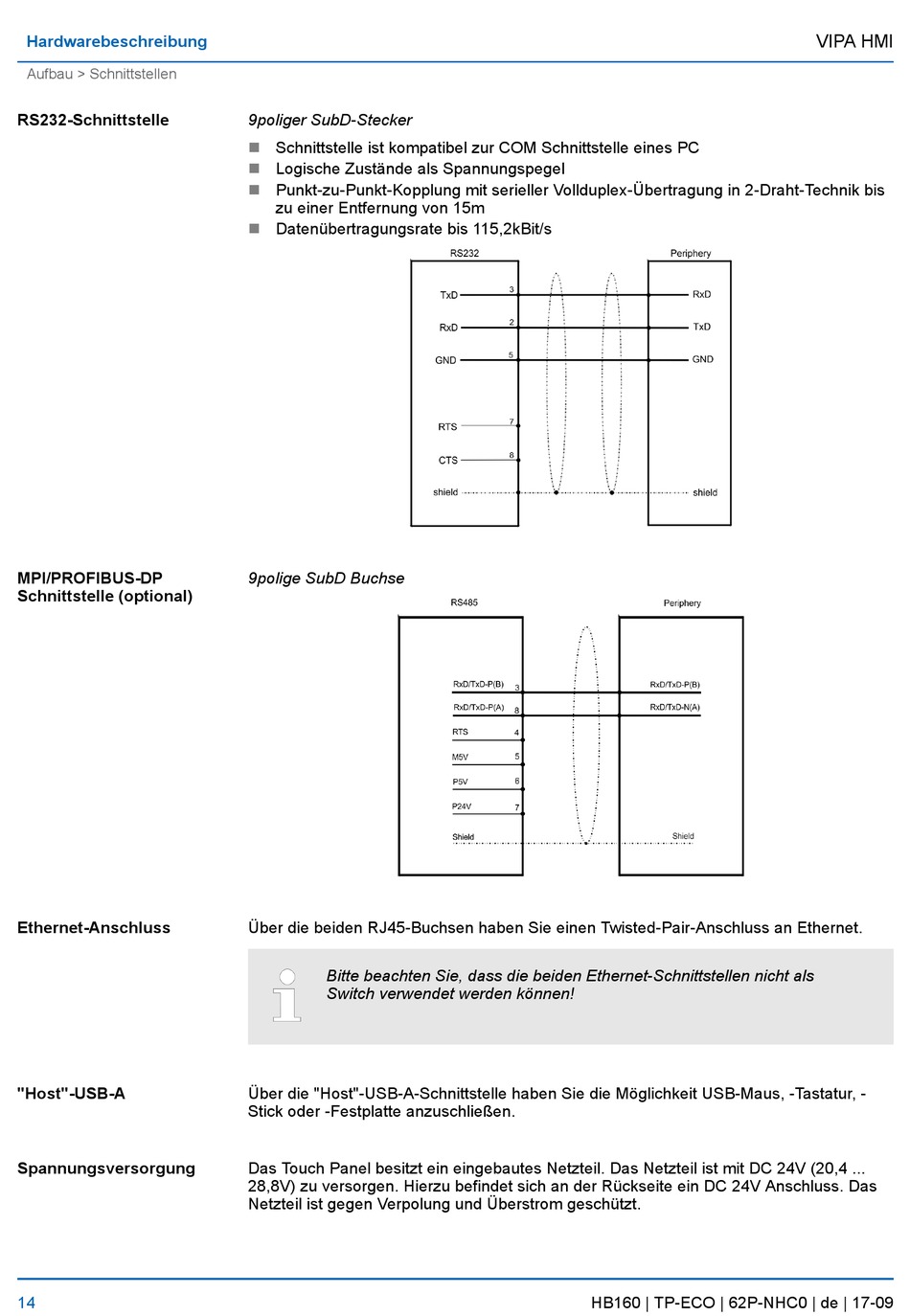

Hardwarebeschreibung
Aufbau > Schnittstellen
RS232-Schnittstelle
MPI/PROFIBUS-DP
Schnittstelle (optional)
Ethernet-Anschluss
"Host"-USB-A
Spannungsversorgung
14
9poliger SubD-Stecker
n
Schnittstelle ist kompatibel zur COM Schnittstelle eines PC
n
Logische Zustände als Spannungspegel
n
Punkt-zu-Punkt-Kopplung mit serieller Vollduplex-Übertragung in 2-Draht-Technik bis
zu einer Entfernung von 15m
n
Datenübertragungsrate bis 115,2kBit/s
9polige SubD Buchse
Über die beiden RJ45-Buchsen haben Sie einen Twisted-Pair-Anschluss an Ethernet.
Bitte beachten Sie, dass die beiden Ethernet-Schnittstellen nicht als
Switch verwendet werden können!
Über die "Host"-USB-A-Schnittstelle haben Sie die Möglichkeit USB-Maus, -Tastatur, -
Stick oder -Festplatte anzuschließen.
Das Touch Panel besitzt ein eingebautes Netzteil. Das Netzteil ist mit DC 24V (20,4 ...
28,8V) zu versorgen. Hierzu befindet sich an der Rückseite ein DC 24V Anschluss. Das
Netzteil ist gegen Verpolung und Überstrom geschützt.
