Finisher FS-609/Locheinheit PK-501

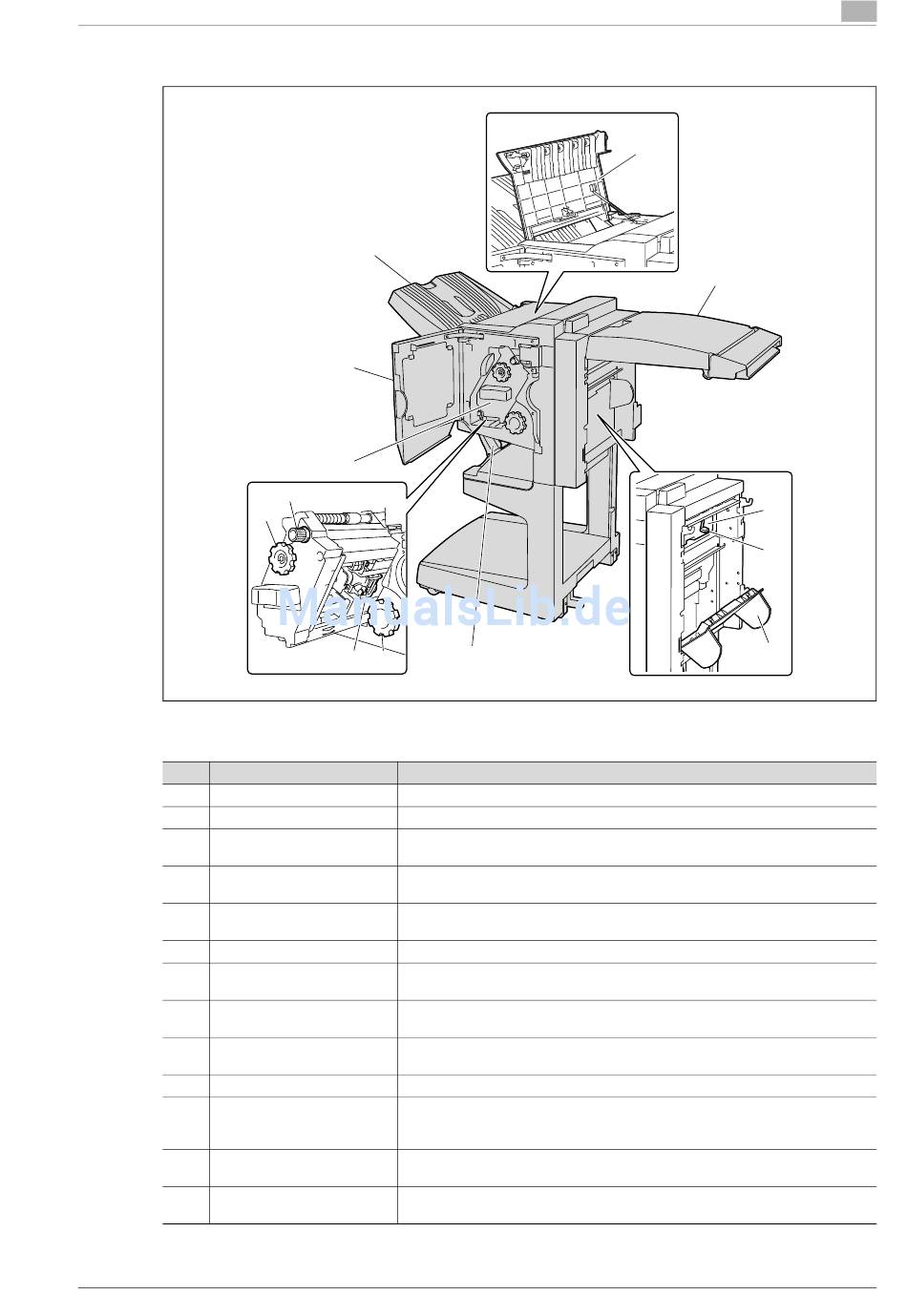

Finisher FS-609
Nr. Bezeichnung
1 Ausgabefach 1
2 Obere Klappe
3 Abdeckung der horizontalen
Transporteinheit
4 Lochabfallbehälter
5 Führung zur
Papierstaubehebung
6 Rechte Klappe
7 Ausgabefach 2
8 Papierstaurad in der Falz-
einheit
9 Heftklammermagazin-
halterung
10 Papierstaurad 1
11 Papierstaurad 2
12 Hefteinheit
13 Frontklappe
bizhub C353P
1
13
12
11
10
9
8
Beschreibung
Nimmt Druckseiten auf.
Wird geöffnet, um Papierstaus zu beheben.
Wird geöffnet, um Papierstaus in der horizontalen Transporteinheit zu
beheben.
Wird herausgenommen, um den bei Verwendung der Locherfunktion angefal-
lenen Locherabfall zu entsorgen.
Muss zum Beheben eines Papierstaus im Finisher geöffnet werden.
Muss zum Beheben eines Papierstaus im Finisher geöffnet werden.
Dient zum Aufnehmen der Kopien, die mit der Einstellung "Falzen/Heften" er-
stellt wurden.
Wird gedreht, um Papierstaus in der Falzeinheit zu beheben.
Wird aus der Hefteinheit entnommen, um das Heftklammernmagazin zu erset-
zen oder verhakte Heftklammern zu beseitigen.
Drehen Sie hier, um Papierstaus im Finisher zu beheben.
Wird gedreht, um verhakte Heftklammern zu beseitigen, das Heftklammern-
magazin zu ersetzen oder den Heftklammernhalter auf der Vorderseite heraus-
zunehmen.
Wird herausgezogen, um verhakte Heftklammern zu beseitigen oder das Heft-
klammernmagazin zu ersetzen.
Wird geöffnet, um Papierstaus oder verhakte Heftklammern zu beseitigen oder
das Heftklammernmagazin zu ersetzen.
