INSTALLATIONSANLEITUNG
< Wichtig >
Immer sicherstellen, dass die Verfahren der Reihe nach ausgeführt werden, wie in dieser
Installationsanleitung beschrieben.Wenn dieses Verfahren nicht der Reihe nach ausge-
führt wird, können Bildstörungen auftreten.
I. Kurzbeschreibung der Installationsverfahren

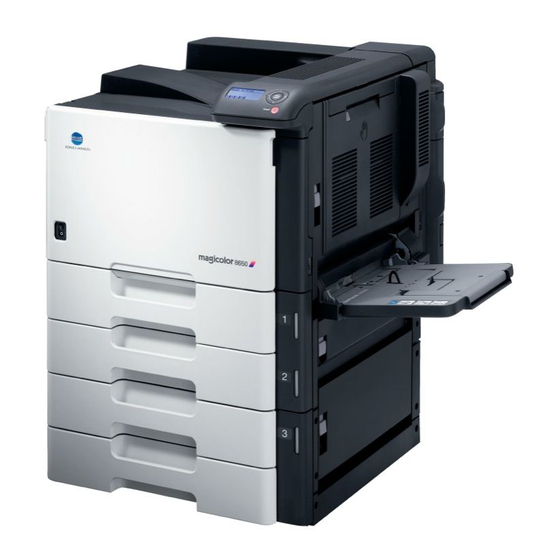

PC-104/PC-106
* PC-104/PC-204/PC-405/DK-504 : bizhub C353P
PC-106/PC-205/PC-406/DK-505 : magicolor 8650/magicolor 8650CK
Bei der Installation der Maschine und zugehörigen Optionen als System die oben gezeigte Reihenfolge befolgen.
Hinweis:
• Für Detailbeschreibungen jeder Option folgend Sie den Anweisungen in der entsprechenden Installationsanleitung
und führen die Verfahren richtig aus.
• Bei Aufstellung der Maschine auf dem Boden sicherstellen, dass der Papierzufuhrschrank oder der Tisch verwendet
wird, um gut Leistung und Qualität des Produkts zu sichern.
• Wenn der Netzschalter auf ON gestellt ist, stellen Sie ihn nicht auf OFF, bevor die Installationsarbeit ausgeführt ist.
• Durch Anheben der Maschine in einer ungeeigneten Stellung oder Transport in schlecht balancierter Position kön-
nen Verletzungen verursacht werden. Beim Transport der Maschine sorgen Sie dafür, dass eine ausreichende
Anzahl Personen die Arbeit ausführt und dass jede Person einen angemessenen Anteil der Last trägt.
(Gewicht: ca. 79 kg (174-1/4 lb))
/
Betreffende Maschinen:
PC-204/PC-205
AU-101
Machine
AU-201
Elektronensystem-Optionen
FS-519
MT-502
OT-602
/
PC-405/PC-406
DK-504/DK-505
MK-713
✱ Elektronensystem-Optionen
PK-515
SD-505
* : Keine besondere Reihenfolge bei Installationsverfahren.
A02EIXC215DA
G-1
/
/
HD-508
SC-503*
MK-711
EK-603*
A02E-9956-00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Konica Minolta MAGICOLOR 8650
Inhaltszusammenfassung für Konica Minolta MAGICOLOR 8650
- Seite 1 OT-602 * : Keine besondere Reihenfolge bei Installationsverfahren. * PC-104/PC-204/PC-405/DK-504 : bizhub C353P PC-106/PC-205/PC-406/DK-505 : magicolor 8650/magicolor 8650CK Bei der Installation der Maschine und zugehörigen Optionen als System die oben gezeigte Reihenfolge befolgen. Hinweis: • Für Detailbeschreibungen jeder Option folgend Sie den Anweisungen in der entsprechenden Installationsanleitung und führen die Verfahren richtig aus.
-
Seite 2: Prüfpunkte Vor Der Aufstellung
II. Platz für die Aufstellung (Einheit: IV. Zubehörteile <bizhub C353P/magicolor 8650/magicolor 8650CK> Bezeichnung Anzahl bizhub C353P(magicolor 8650/magicolor 8650CK) + FS-519 + SD-505 + PC-405 + MK-713 1. Bildeinheit (IU): Y,M,C,K 2049 2. Installationsanleitung 1 Satz (80-11/16) 3. Papierformat-Etikett (7-1/2) (26-5/8) - Seite 3 V. Entnehmen der Maschine <magicolor 8650> 1. Öffnen Sie den Versandkarton und entnehmen den IU- Bezeichnung Anzahl Karton und Maschinenkarton. 1. Tonerpatrone: Y,M,C,K 2. Ziehen Sie die Handgriffe heraus. <mmagicolor 8650CK> Bezeichnung Anzahl 1. Halter für Bedienungsanleitung Nach dem Auspacken stellen Sie sicher, dass die Verpackungsmaterialien korrekt entsorgt und außer Reichweite von Kindern gehalten...
- Seite 4 Teilen der Maschine ab. A02EIXC017DA 4. Öffnen Sie die Frontklappe und ziehen das Schutzband A02EIXC240DA <bizhub C353P> A02EIXE243DA <magicolor 8650/magicolor 8650CK> A02EIXC287DA A02EIXE284DA 2. Schieben Sie die 1. Schublade heraus und entfernen das Schutzband aus dem Inneren der Lade. A02EIXC016DB...
- Seite 5 Zustand zweimal mit kurzen Bewegungen. * Für das folgende Verfahren siehe Verfahren ab 6 auf S. G-6. <magicolor 8650/magicolor 8650CK> 2. Neigen Sie die IU nach links und schütteln es in die- sem Zustand zweimal mit kurzen Bewegungen. Nei- gen Sie dann die IU nach rechts und schütteln es in...
-
Seite 6: Einbauen Der Tonerpatrone
4. Halten Sie die IU in ebener Stellung und setzen Sie sie VIII. Einbauen der Tonerpatrone vollständig ein. Hinweis: Hinweis: Für bizhub C353P/magicolor 8650CK müssen getrennt • Sicherstellen, dass die Farbe zwischen Einsetzöff- erhältliche Tonerpatronen vorher bereitgestellt werden. nung und IU gleich ist. 1. -
Seite 7: Anschließen Des Netzkabels Und Anbringen Der Erforderlichen Teile
3. Drücken Sie die Tonerpatrone vollständig ein. IX. Anschließen des Netzkabels und Hinweis: Anbringen der erforderlichen Teile Sicherstellen, dass die Tonerpatrone vollständig einge- 1. Schließen Sie das Netzkabel an. schoben ist. A02EIXE096DA A02EIXC031DA 2. Setzen Sie die mit der Maschine mitgelieferte Kabel- 4. - Seite 8 4. Setzen Sie die beiden Abdeckungsvorsprünge in die X. Installieren des Halters für Bedie- Öffnungen an der rechten Seite der Maschine, wie in nungsanleitung der Abbildung gezeigt. Sichern Sie die Abdeckung mit der Schraube (eine A-Schraube ist mit der Maschine Installieren Sie den Halter für die Bedienungsanleitung.
-
Seite 9: Anschließen Der Netzwerkkabel
XII. Einrichten der Wartungsausrü- XIII. Anschließen der Netzwerkkabel stung 1. Verbindung zwischen X-Rite und dem PC: Verbinden Sie X-Rite mit dem PC über ein Crosska- Richten Sie die Ausrüstung ein, um ein Testmuster auszu- bel für DTP32. drucken, und nehmen Sie die erforderlichen Einstellun- gen vor. - Seite 10 XIV. Starten des PC und des Druckers 17. Prüfen Sie, ob der External Panel Controller im Com- puterbildschirm erscheint. Hinweis: Hinweis: • Der Notebook-PC muss gestartet werden, und der Wenn der External Panel Controller nicht im Computer- Drucker eingeschaltet, bevor der External Panel bildschirm erscheint, den Drucker aus- und dann wieder Controller gestartet wird.
-
Seite 11: Einstellung Der Baudrate Für X- Rite
XV. Einstellung der Baudrate für X- 4. Die Taste 2 drücken. Rite Hinweis: Wenn die Baudrate eingestellt ist, braucht sie beim nächsten Mal nicht mehr eingestellt zu werden. 1. Die Taste 1 zweimal drücken, wenn das unten gezeigte Bildschirmbild auf X-Rite erscheint. 9J06IXC221DA 5. -
Seite 12: X-Raten-Kalibrierung
XVI. X-Raten-Kalibrierung 4. Auf “Gradationsmodus” klicken und dann die Start- Schaltfläche im External Panel Controller klicken. 1. Das Servicemodus-Bildschirmbild anzeigen.(Für Ein- Testmuster werden für die vier Farben gedruckt. zelheiten zur Anzeige des Service-Modus siehe War- (Y,M,C,K) tungsanleitung.) Hinweis: 2. Auf “Imaging Process Adjustment” klicken. •... - Seite 13 6. Prüfen, ob das Dialogfeld erscheint, und dann “OK” 9. Den Auto-Cal-Streifen in den X-Rite einführen. im Dialogfeld klicken. 9J06IXC225DA A02EIXE198DA Hinweis: 7. Prüfen, ob das Dialogfeld erscheint, und dann “Yes” Den Auto-Cal-Streifen einführen, nachdem “INSERT im Dialogfeld klicken. CAL STRIP” im Display am X-Rite erscheint. A02EIXE199DA 9J06IXC226DA 8.
- Seite 14 11. Das Cyan-Testmuster vorbereiten, die X-Rite-Füh- 13. Das Testmuster umdrehen, und dann zum Lesen der rung auf “10” stellen, und dann das Muster in Rich- durch “B” angezeigten Reihe in Richtung “2” einfüh- tung “1” zuführen, um die durch “A” repräsentierte ren.
- Seite 15 16. Prüfen, ob das Dialogfeld erscheint. 19. Prüfen, ob “>>” neben “Read the pattern of Magenta Wenn die Ablesung korrekt ausgeführt wurde, wird ” erscheint. ein dritttes “OK” angezeigt. Hinweis: Wenn “>>” neben “Read the pattern of Cyan” erscheint, das Verfahren zum Lesen des Cyan-Testmusters erneut ausführen.
- Seite 16 21. Das Gelb-Testmuster vorbereiten, und dann die 23. Prüfen, ob das Dialogfeld erscheint, und dann “OK” Schritte 11 bis 18 des obigen Verfahrens wiederho- im Dialogfeld klicken. len, um das Gelb-Testmuster mit dem X-Rrite zu lesen. Hinweis: Wenn “>>” neben “Read the pattern of Yellow” erscheint, das Verfahren zum Lesen des Gelb-Testmu- sters erneut ausführen.
-
Seite 17: Seriennummer-Eingabe
XVII. Datum/Zeit-Einstellung XIX. Seriennummer-Eingabe 1. Auf die Rücksetzen-Schaltfläche klicken, und dann Hinweis: sicherstellen, dass das Bildschirmbild Service-Modus Seriennummer-Eingabe wird nur optionale Geräte erscheint. benötigt, die später installiert werden. 2. Das Bildschirmbild für Date & Time Setting anzeigen. 1. Die Serial Number input-Funktion wie folgt wählen: (Zur Anzeige des Bildschirmbilds Date &... -
Seite 18: Abtrennen Der Service-Tools
XXI. Listen-Ausgang XXII. Abtrennen der Service-Tools 1. Halten Sie die Menü/Wählen-Taste “Utility” am Bedi- 1. Die 1. Schublade mit Papier im Format A4 oder enfeld gedrückt und schalten Sie den Drucker ein. Letter beschicken. 2. Auf “List Output” klicken. Hinweis: 3. -
Seite 19: Einstellung Der Registrierung Von Papierquellenoptionen
XXIII. Setting the date/time from the XXV. Einstellung der Registrierung control panel von Papierquellenoptionen 1. Die Menü/Wählen-Taste im Bedienfeld drücken. <1-Weg-Papiereinzugschraunk, Großraum-Schrank> 1. Das Servicemodus-Bildschirmbild anzeigen.(Für Ein- 2. Die Taste drücken, um “Systemeinstellung” zu zelheiten zur Anzeige des Service-Modus siehe War- wählen. - Seite 20 7. Die zu verwendende Funktion wie folgt auswählen:: <2-Weg-Papiereinzugschraunk> Centering (Duplex 2nd side) → 3rd. 1. Das Servicemodus-Bildschirmbild anzeigen.(Für Ein- 8. Auf die Start-Schaltfläche klicken. zelheiten zur Anzeige des Service-Modus siehe War- Ein Testdruck wird erstellt. tungsanleitung.) 2. Die zu verwendende Funktion wie folgt auswählen: Machine →...
-
Seite 21: Anbringen Der Anschlussab- Deckung
7. Die zu verwendende Funktion wie folgt auswählen:: XXVI. Anbringen der Anschlussab- Centering (Duplex 2nd side) → 3rd. deckung 8. Auf die Start-Schaltfläche klicken. Ein Testdruck wird erstellt. Die mit der Maschine mitgelieferte Anschlussabdeckung anbringen. A02EIXE050DA A02EIXC223DA 9. Die Breite A des Testmusters auf der Rückseite des erstellten Testdrucks messen und prüfen, ob sie in den XXVII. -
Seite 22: Anschließen Von Kabeln
XXVIII. Anschließen von Kabeln XXIX. Netzwerk-Einstellung 1. Die Netzwerkausrüstung (HUB) mit dem Netzwerkka- Die TCP/IP-Adresseneinstellung für das Netzwerk vor- bel anschließen. nehmen. IP-Adresse : IP-Adresse der Controller Hinweis: Subnet-Maske : Subnet-Maske des Netzwerks, an das Im Folgenden werden die empfohlenen Netzwerkkabel die Maschine angeschlossen ist gezeigt, die jeder Kommunikationsgeschwindigkeit Gateway-Adresse : IP-Adresse des Vorgabe-Gateway...
