SHARP PC-G850V(S) Bedienungsanleitung - Anhang A: 11-Pin Interface

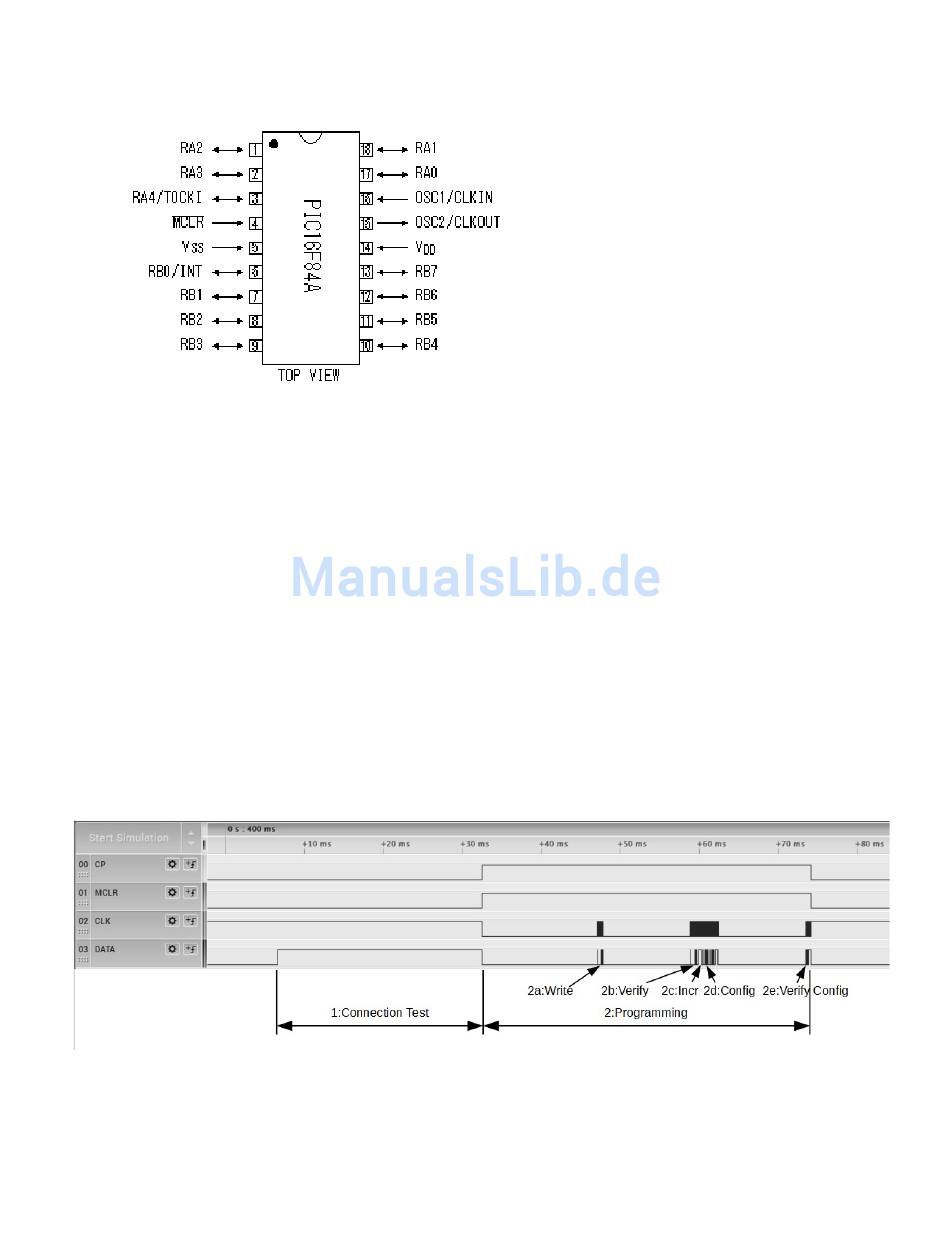

Folgende Abbildung zeigt stellvertretend die Pin-Belegung des PIC16F84A:
Der PIC-Loader des PC-G850V(S) unterstützt wie gesagt das ICSP-Protokoll, aber
diesem geht noch eine Verbindungsprüfung voraus. Schlägt sie fehl, kommt es zu der
Fehlermeldung Connection error!
Zur Vertiefung der dynamischen Sicht des Programmiervorganges wollen wir ein
minimales Programm für den PIC16F84A betrachten. Es besteht lediglich aus dem
Konfigurationswort und einer Endlosschleife ohne Rumpf:
10 #include "p16f84a.inc"
20 __config 0x3ff6
30loop goto loop
Der PIC-Assembler übersetzt dieses Quell-Programm in ein Maschinenprogramm,
welches genau ein PIC-Wort (= 14-Bit) groß ist. Ein erfolgreicher Brennvorgang mit Hilfe
des PIC-Loaders des PC-G850V(S) besteht dann aus folgenden Phasen:
CLK wurde hier am RB6-Eingang des PIC abgegriffen (d.h. das bereits invertierte CLK# Signal). Der
DATA-Abgriff ist der RB7-Pin. CP steuert direkt die Brennspannung MCLR#.
