SHARP PC-G850V(S) Bedienungsanleitung - Anhang A: 11-Pin Interface
Hier die Bedeutung der Signale des CE-126P Bandprotokolls:
Pin
Signal
Richtung
#
4
BUSY
Out
5
DOUT
Out
6
XIN
In
7
XOUT
Out
8
DIN
In
9
ACK
In

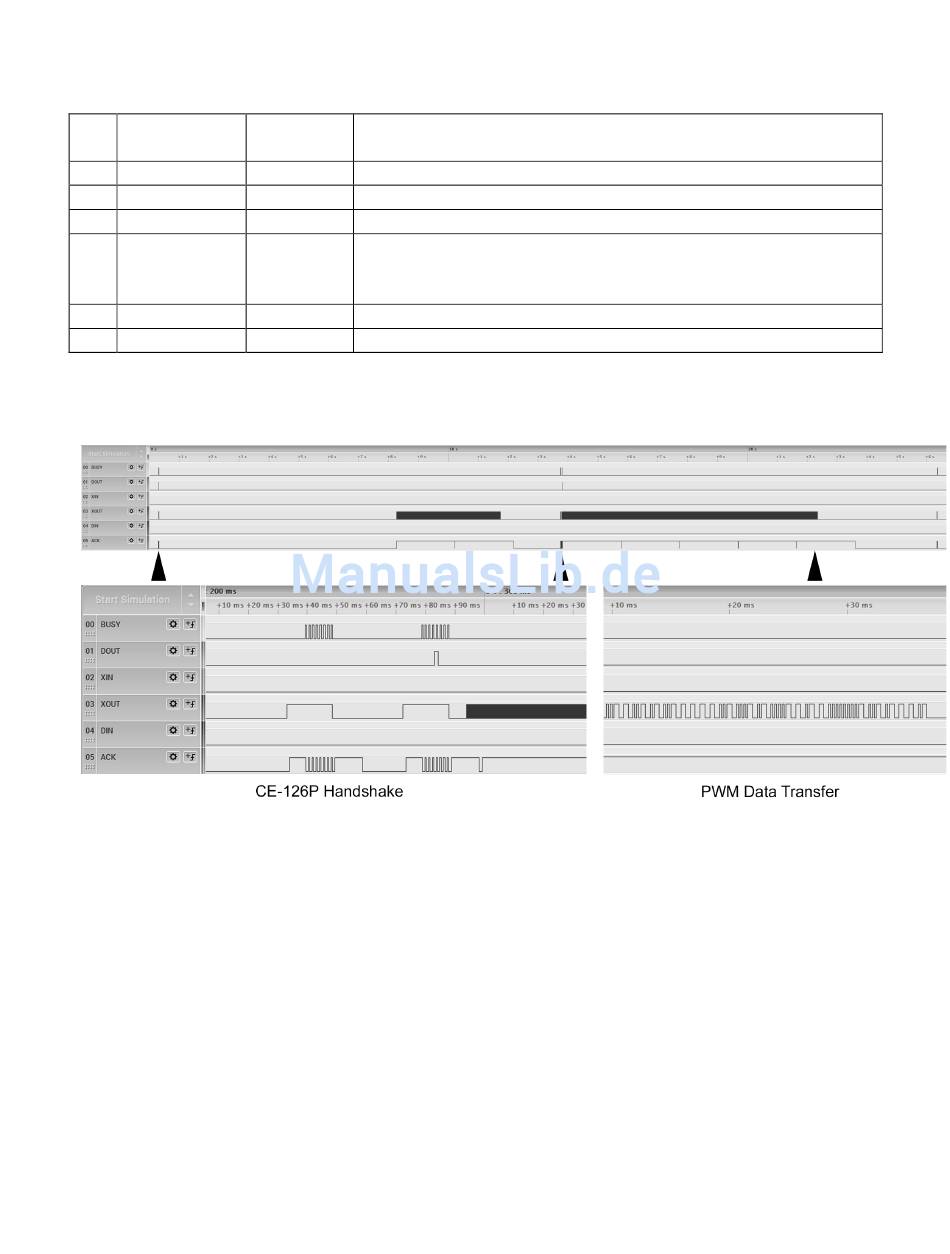

Das folgende Diagramm zeigt die Signalverläufe des CE-126P Bandprotokolls einer
BSAVE-Ausführung (Speichern eines einzeiligen BASIC-Programmes):
Die Dynamik einer BLOAD-Ausführung is äquivalent mit dem Unterschied, dass die
Daten via PWM auf dem XIN-Signal empfangen werden.
PWM-Modus: Generisches PWM-Protokoll
Dieses Protokoll entspricht dem CE-126P Bandprotokoll reduziert auf XOUT und XIN
(d.h. das Handshake entfällt). Es wird durch die Befehle BSAVE, BLOAD etc. aktiviert,
wenn kein CE-126P (oder kompatibles Kassetten-Interface) angeschlossen ist. Dies ist
typischerweise der Fall, wenn zwei PC-G850V(S) mittels Datenaustauschkabel (EA-
129C) verbunden sind. Gleich zu Beginn einer BSAVE/BLOAD-Operation setzt der PC-
G850V(S) den XOUT-Ausgang auf HIGH und beobachtet anschließend kurz den ACK-
Eingang. Wird dieser von der Gegenseite nicht auf HIGH gesetzt, wird das generische
PWM-Protokoll aktiviert, andernfalls das CE-126P Bandprotokoll-Handshake.
Funktion
Taktgeber für synchrones, serielles Handshake
Datenleitung für Handshake
PWM-codierte Daten vom Kassetten-Interface (Laden)
Handshake: Siehe CE-126P Druckerprotokoll
Daten: PWM-codierte Daten zum Kassetten-Interface
(Speichern)
Keine Funktion
Empfangsbereitschaft des CE-126P (Handshake)
