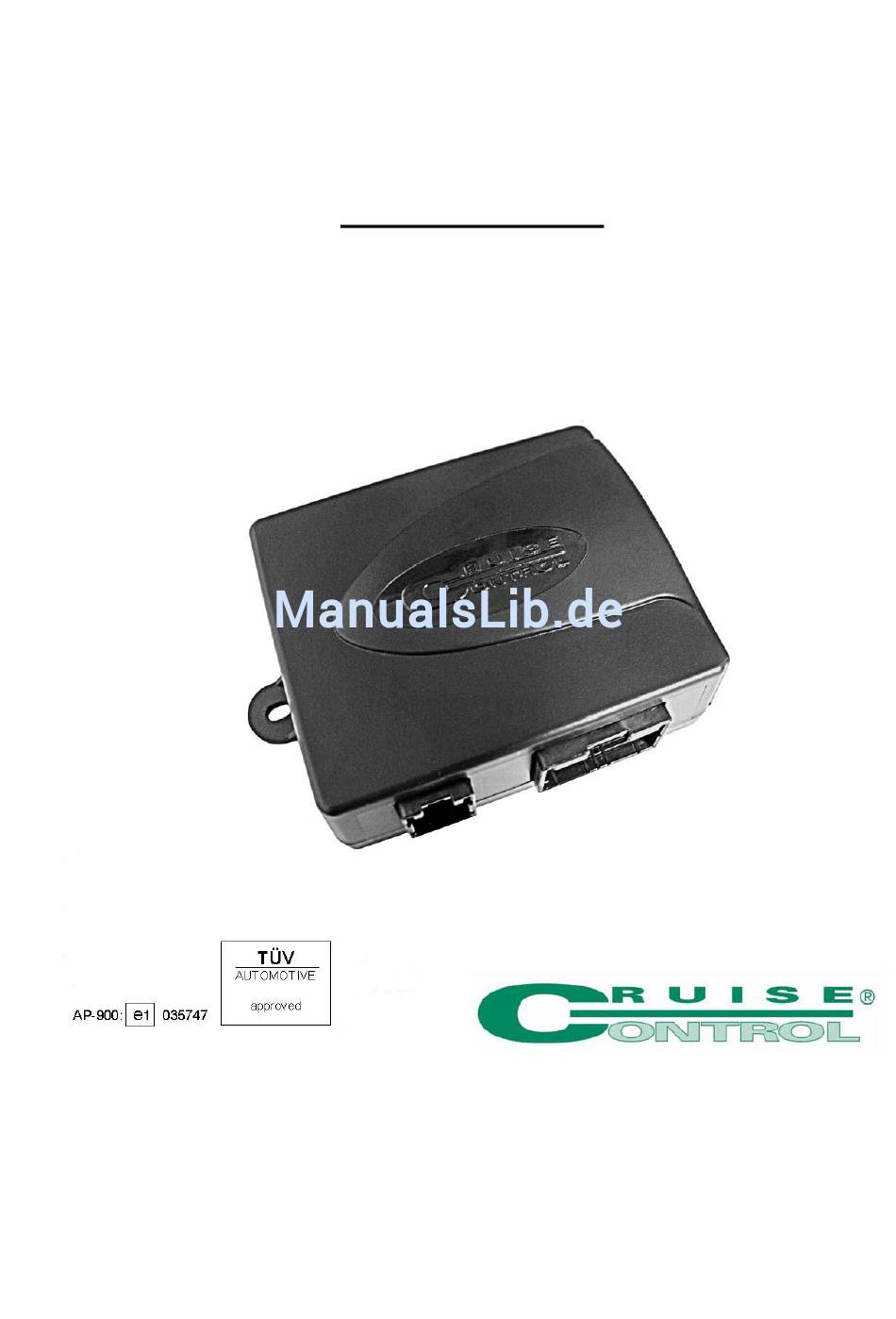

CRUISE CONTROL – GESCHWINDIGKEITSREGLER
Dieses Produkt muss durch qualifiziertes Fachpersonal installiert werden. Die nicht sachgemässe Installation kann zu Materialschäden
im Fahrzeug, Motorschäden oder zu Schäden am System führen.
AP-900 – AP-900C
DRIVE BY WIRE
Montageanleitung
Werbung
Inhaltszusammenfassung für cruise control AP-900C
- Seite 1 CRUISE CONTROL – GESCHWINDIGKEITSREGLER AP-900 – AP-900C DRIVE BY WIRE Montageanleitung Dieses Produkt muss durch qualifiziertes Fachpersonal installiert werden. Die nicht sachgemässe Installation kann zu Materialschäden im Fahrzeug, Motorschäden oder zu Schäden am System führen.
- Seite 2 Funktionshinweise der Bedienelemente Die Funktionshinweise der Bedienelemente sind nicht auf allen Bedienelemente gleich. Im Kapitel 8 – Selbstlern-Programm – verwenden wir die Hinweise des Bedienelements CM-35. Verwenden Sie für die anderen Bedienelemente (CM-19 /CM-IR ) den entsprechenden Funktionshinweis, wie unten aufgeführt: Steuerung ->...
- Seite 3 Allgemeine Informationen Die Cruise Control AP-900 und AP-900C sind hochqualitative LiteOn Geschwindigkeitsregler. Die Planung und die Produktion werden mit der grössten Sorgfalt ausgeführt und beruhen auf jahrelanger Erfahrung auf diesem Gebiet. Die AP-900 Serien wurden den schwierigsten Tests in der Automobilbranche unterzogen und sind E1 und KBA (ABE) zugelassen.

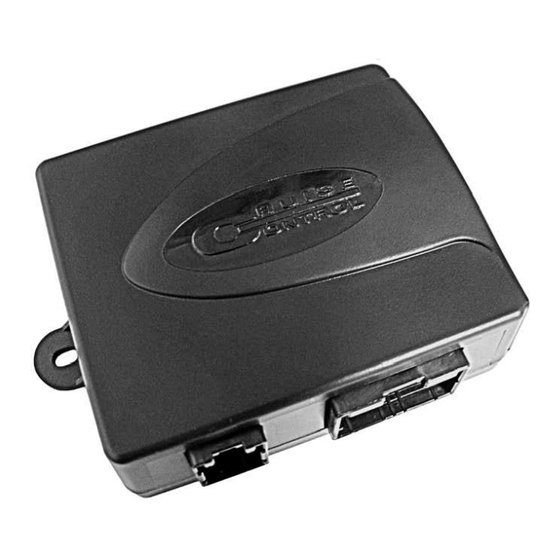

- Seite 4 3.a. Zusammensetzung des Kits der Serie AP-900 Elektronisches Modul AP-900 (C) oder ECU (Electronic Control Unit) Kabelbaum für Gaspedal mit Stecker Hauptkabelbaum Montage-Material Verbindungskabel AP-900 -> AP800 Kabelsatz (optional) 3.b. Steuerungs-Typen...
- Seite 5 ° „+30“ (12V Dauerplus) °“-31“ (Masse) °“+15“ (12V Zündungsplus) Schwarzer Stecker 20polig Mit Modul AP-900 (ECU) verbinden. Weisser Stecker 8polig: Mit entsprechendem Stecker der Geschwindigkeits-Regler-Steuerung verbinden (siehe ebenfalls Verbindungs-Schema CM-35). Nur für AP-900C; weisser Stecker 4polig: Nicht verwenden mit rosa/grün/weissen, orange/weissen Kabeln...
- Seite 6 Grünes Kabel – Masse (-31): Mit einem Punkt der Originalmasse oder am Chassis des Fahrzeuges verbinden. Der gängigste Ort befindet sich hinter dem Armaturenbrett links. ! Vergewissern Sie sich, dass das grüne Kabel an einer sauberen Masse angeschlossen ist. Oranges Kabel – 12V an Zündungsplus (+15): Schweissen Sie 12V an Zündungsplus (+15).
- Seite 7 Violettes Kabel + grün/weisses gedrehtes Kabel – mit Kupplungspedal verbinden: Keine Verwendung auf Fahrzeuge mit Automat. Achtung! Diese gedrehten Kabel sind nicht für die Verbindung am Can-Bus gedacht! -Teilen Sie eventuell den 2poligen Stecker der Verkabelung. -Verbinden Sie das violette Kabel mit dem ursprünglichen Schalter des Kupplungspedals. Eine Veränderung der Masse (während der Aktivierung des Kupplungspedals, erscheint oder verschwindet die Masse auf dem violetten Kabel) deaktiviert die Geschwindigkeitsregulierungs-Funktion.
- Seite 8 Bemerkung: Verbindung des Geschwindigkeits-Signals mit Widerstand „pull up“: In einigen Fällen muss der Widerstand „pull up“ dazu verwendet werden, um das Geschwindigkeits-Signal für den Cruise Control zu nutzen. -Verwenden Sie den Widerstand 10kΩ des gelben Kabels des Cruise Control, der sich unter der Etikette „noise suppressor“ befindet.
- Seite 9 2 schrille Piepstöne Den Schalter des CM-35 Bedienelementes nach unten drücken (-) 4 schrille Piepstöne Die Auswahl der Signale endet automatisch Wenn nötig kann der AP-900C neu programmiert werden für den Anschluss an das Can-bus, indem die Signale neu gewählt werden.
- Seite 10 Deaktivierung des Selbstlern-Programme Aktivierung des Selbstlern-Programmes Bestätigung Zündung aus Zündung an – den Hebel des Bedienelementes CM-35 1x nach vorne drücken (cruise control ON) Innerhalb von 50 Sekunden Die Bremspedale gedrückt halten Den Hebel CM-35 4x nach oben (+) drücken 4 schrille Piepstöne...
- Seite 11 3 schrille Piepstöne Mit einer konstanten Geschwindigkeit von 40 km/h fahren Den CM-35 Hebel 1 x nach oben (+) drücken – Der Cruise Control nimmt die Geschwindigkeit wieder auf. Um die Empfindlichkeit zu erhöhen, drücken Sie den CM-35 Hebel nach oben (+)
- Seite 12 Geschwindigkeits-Überschreitung durch akustische Signale anzeigt. Die Geschwindigkeits-Beschränkungs-Funktion ist dann nicht aktiv. Selbstdiagnose Der Cruise Control verfügt über einen integrierten Selbstdiagnose-Modus in 3 Stufen A, B, C, um alle Funktionen und Möglichkeiten des Cruise Controls zu testen. Aktivieren Sie die Selbstdiagnose wie folgt: Zündung aus...
- Seite 13 1.Zündung ein. Motor starten. Den CM-35 Hebel nach vorne (Cruise Control auf ON) drücken. 2.Fahren Sie mit einer Geschwindigkeit von 90 km/h. 3.Drücken Sie den CM-35 Hebel nach oben (+) und lassen Sie das Gaspedal los. Der Cruise Control muss die eingegebene Geschwindigkeit halten.
