Violettes Kabel + grün/weisses gedrehtes Kabel – mit Kupplungspedal verbinden:
Keine Verwendung auf Fahrzeuge mit Automat.
Achtung! Diese gedrehten Kabel sind nicht für die Verbindung am Can-Bus gedacht!
-Teilen Sie eventuell den 2poligen Stecker der Verkabelung.
-Verbinden Sie das violette Kabel mit dem ursprünglichen Schalter des Kupplungspedals.
Eine Veränderung der Masse (während der Aktivierung des Kupplungspedals, erscheint oder verschwindet die Masse auf dem violetten
Kabel) deaktiviert die Geschwindigkeitsregulierungs-Funktion.
violettes Kabel
Wenn auf dem Fahrzeug mit manueller Schaltung kein Originalschalter vorgesehen ist, installieren Sie einen magnetischen Schalter
oder einen verschraubbaren Schalter M10x125.
-Verbinden Sie das violette Kabel mit dem neuen Schalter.
-Verbinden Sie das grün/weisse Kabel mit der anderen Verbindung des Schalters.
Blaues Kabel – Geschwindigkeits-Signal (speed pulse):
-Verbinden Sie das blaue Kabel mit dem Geschwindigkeits-Signals des Fahrzeuges.

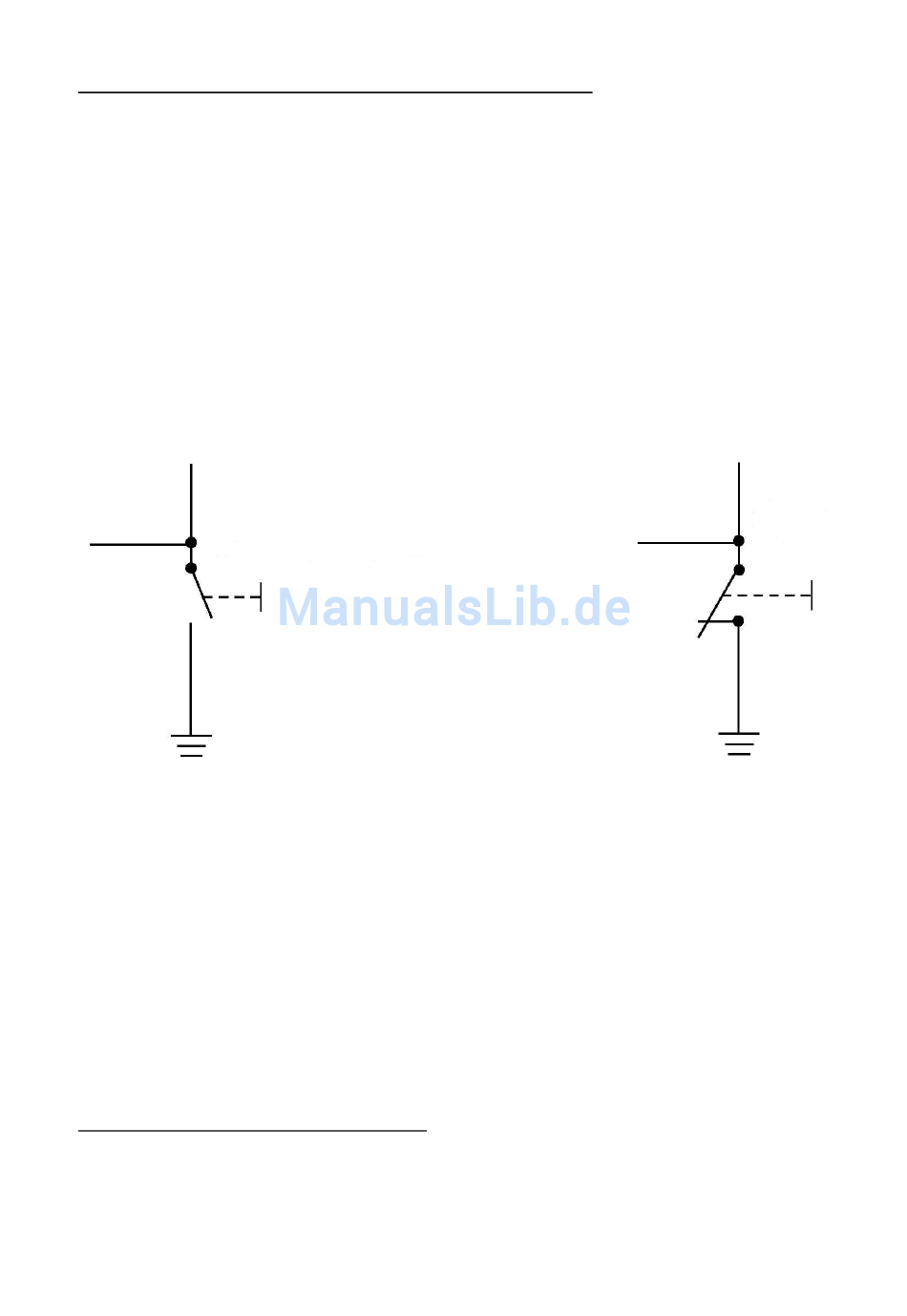

Kontakt N.O.
Offener Kontakt mit Kupplungspedal in
Ruhestellung
Kontakt N.C.
Geschlossener Kontakt mit
Kupplungspedal in Ruhestellung
violettes Kabel
