Grünes Kabel – Masse (-31):
Mit einem Punkt der Originalmasse oder am Chassis des Fahrzeuges verbinden. Der gängigste Ort befindet sich hinter dem
Armaturenbrett links.
! Vergewissern Sie sich, dass das grüne Kabel an einer sauberen Masse angeschlossen ist.
Oranges Kabel – 12V an Zündungsplus (+15):
Schweissen Sie 12V an Zündungsplus (+15). Sorgen Sie dafür, dass während der Verbindung die Stromversorgung unterbrochen ist.
! Zündungsplus (+15) ist eine Plus-Versorgung, welche bei Zündung ON besteht. Dies ebenfalls bei Start des Motors.
Braunes Kabel + braun/weisses gedrehtes Kabel – mit Bremslicht-Schalter verbinden:
Achtung: Diese gedrehten Kabel sind nicht für die Verbindung am Can-Bus gedacht!
Verbinden Sie ein Kabel am positiven Kabel (+15 oder +30) des Bremslicht-Schalters. Verbinden Sie das andere Kabel mit dem
Bremslicht.

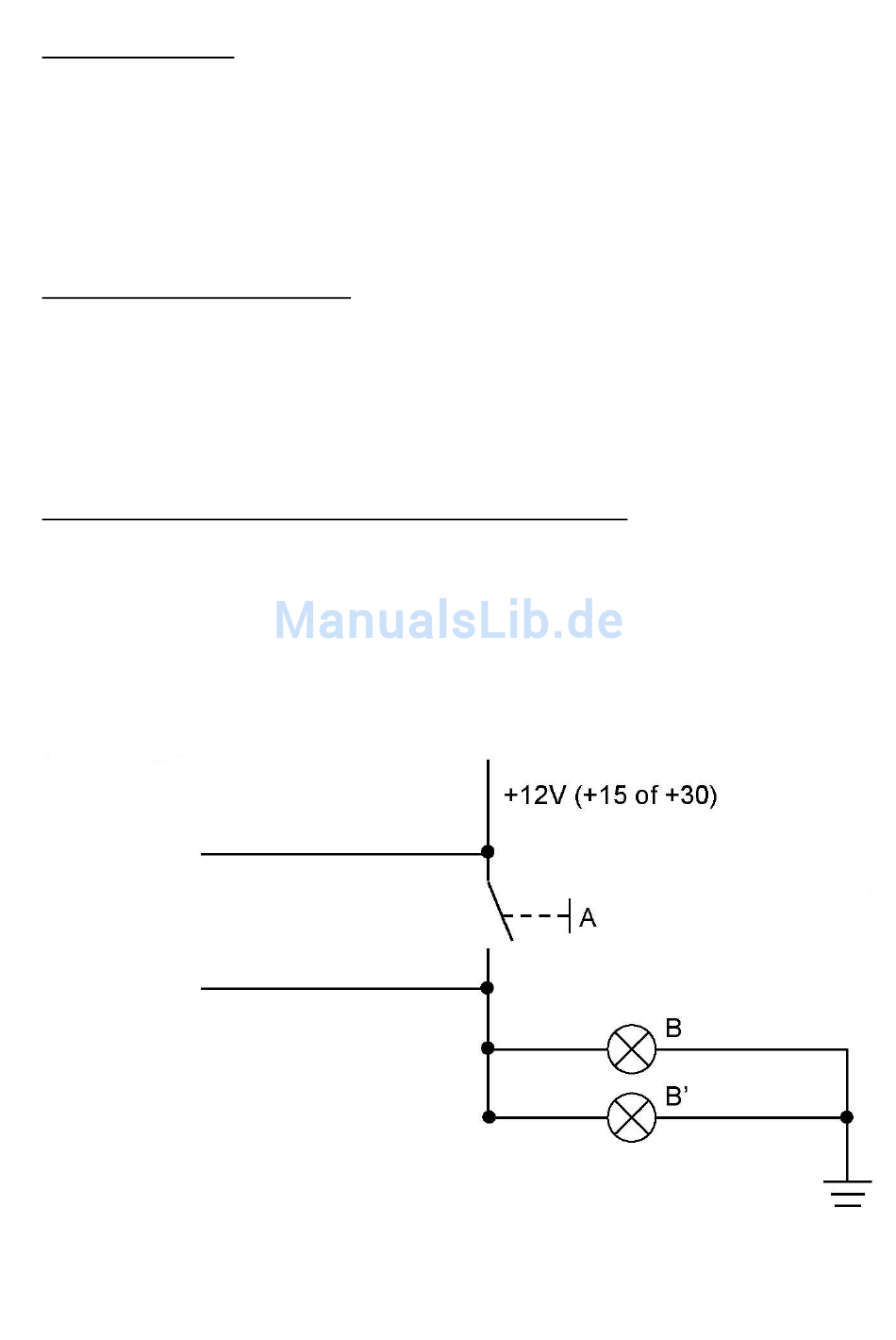

braunes Kabel
braun / weisses Kabel
A = Bremslichtschalter (Pedal in Ruhestellung)
B / B' = Bremslichter
