Montage
2b. Montage Gehäuse mit seitlicher Verschraubung
Montieren Sie nun die zwei Längsholme an den beiden Seitenteilen. Verwenden Sie da-
für ausschließlich die Schrauben M6 gemäß der Gestell- Zeichnung! Das max. An-
zugsmoment für diese Schrauben beträgt 7,5 Nm. Die max. Einschraubtiefe ins Motor-
gehäuse beträgt 10 mm.

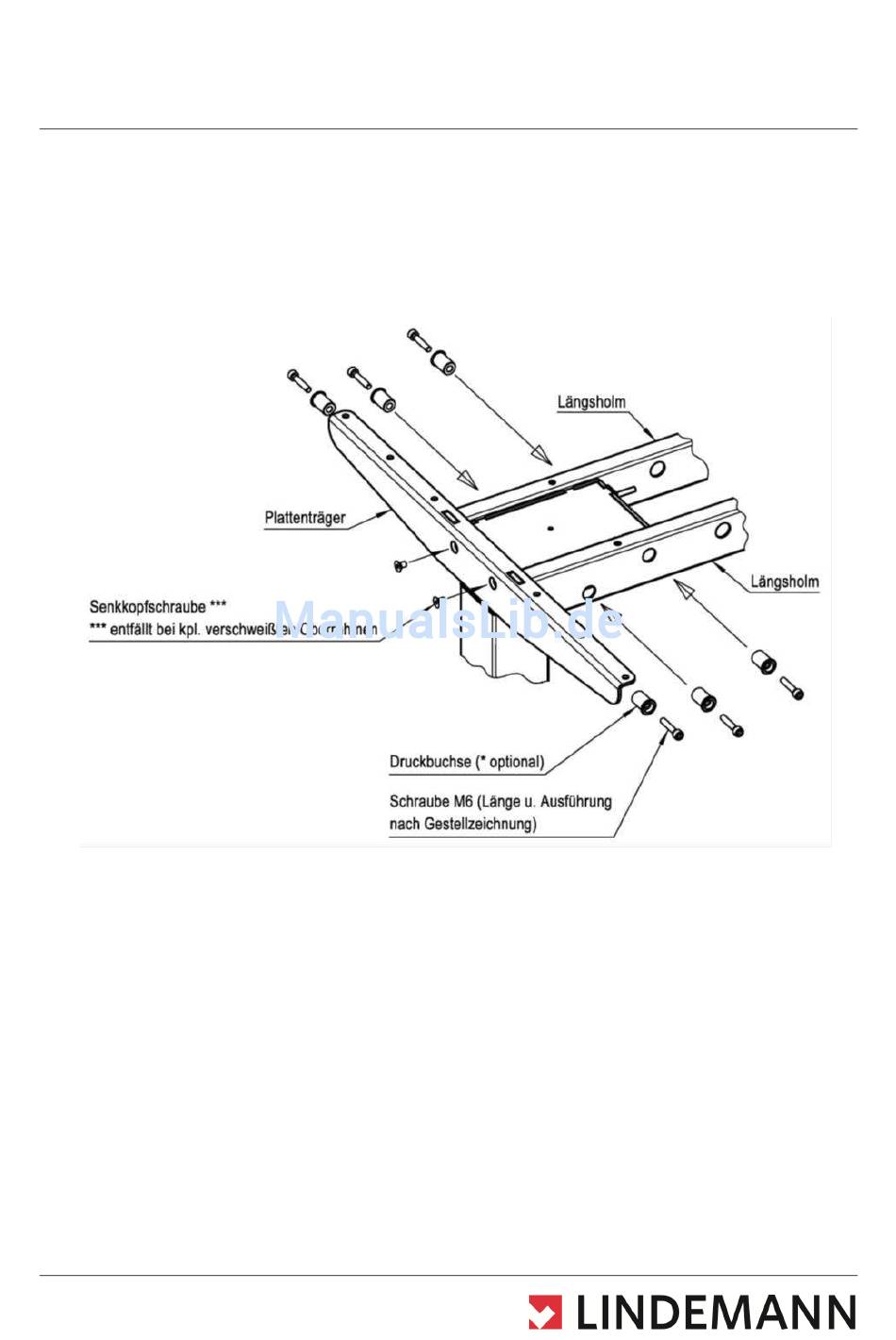

Prinzipskizze
Optional können für die seitlichen Schraubpunkte an den Längsholmen die Druckbuch-
sen zum Einsatz kommen. Diese sind für Zylinderschrauben DIN 912 – M6x30 ausge-
legt.
ACHTUNG! Diese Schrauben dürfen an dieser Position nur mit Druckbuchse eingesetzt
werden, ansonsten besteht die Gefahr, dass der Antrieb beschädigt wird!
