Inhaltszusammenfassung für Lindemann SYSTEM F100-E
- Seite 1 / f200-e / f200-e-usd system e+sst-r / e+sst-2r / e+sst-q-usd F100-E E+SST-R E+SST-Q-USD...
- Seite 2 Seite | 2 Stand: 16.07.2015 - SST-Bedienungsanleitung 1.8.docx...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite | 3 Inhaltsverzeichnis Inhaltsverzeichnis ............................. 3 Vorwort ................................5 Grundlegende Sicherheitshinweise / Schutzmaßnahmen ..............6 Vor der Installation, Deinstallation oder Fehlersuche ..............7 Vor der Inbetriebnahme ..........................7 Während des Betriebes ..........................7 Produktbeschreibung ............................8 Einzelner Antrieb ............................9 Tischgestell mit 2 Antrieben ........................ - Seite 4 Inhaltsverzeichnis Seite | 4 Optionales Zubehör ............................21 Externer Sensor für Kollisionserkennung .................... 21 Störungsbehebung ............................22 Fehlermeldung im Display der Handschalter ................... 23 EG-Konformitätserklärung .......................... 25 Kontaktdaten ..............................26 Produktbeobachtung............................. 27 Stand: 16.07.2015 - SST-Bedienungsanleitung 1.8.docx...
-
Seite 5: Vorwort

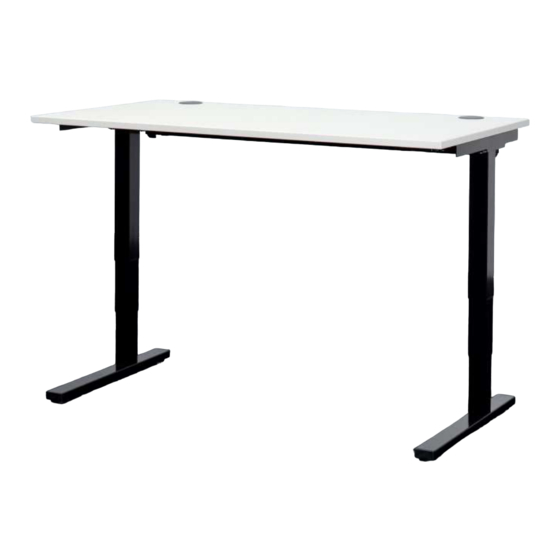

Funktion und die Lebensdauer auswirken! Diese Bedienungsanleitung ist für alle Sitz-Steh-Tische F100-E, F200-E, F200-E-USD, E+SST-R, E+SST-2R und E+SST-Q-USD vorgesehen. Auf Grund von verschiedenen Ausführungen bzw. Typen können Abbildungen abweichend sein. Lindemann GmbH & Co. KG Büromöbelfabrik Stand: 16.07.2015 - SST-Bedienungsanleitung 1.8.docx... -
Seite 6: Grundlegende Sicherheitshinweise / Schutzmaßnahmen
Grundlegende Sicherheitshinweise / Schutzmaßnahmen Seite | 6 Grundlegende Sicherheitshinweise / Schutzmaßnahmen • Eine sichere Nutzung des Sitz-Steh-Tisches ist nur möglich, wenn die Bedienungsan- leitung komplett gelesen und die Anweisungen vollständig beachtet werden. • Die Nichtbeachtung von Anweisungen kann zu erheblichen Schäden oder Unfällen führen. -
Seite 7: Vor Der Installation, Deinstallation Oder Fehlersuche
Grundlegende Sicherheitshinweise / Schutzmaßnahmen Seite | 7 Vor der Installation, Deinstallation oder Fehlersuche • Stoppen Sie den Sitz-Steh-Tisch • Schalten Sie die Stromzufuhr ab und ziehen Sie das Netzkabel heraus. • Entlasten Sie den Sitz-Steh-Tisch von jeglichen Gewicht. • Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur vom Elektro- fachpersonal durchgeführt werden. -
Seite 8: Produktbeschreibung
Produktbeschreibung Seite | 8 Produktbeschreibung Technische Daten Für die Schreibtische F100-E / F200-E / F200-E-USD E+SST-R / E+SST-2R / E+SST-Q-USD • F100-E Einfach- Teleskop Bottom Up Eckige Säule • F200-E Zweifach- Teleskop, Bottom Up Eckige Säule • F200-E-USD Zweifach- Teleskop, Up Side Down Eckige Säule •... -
Seite 9: Einzelner Antrieb
Produktbeschreibung Seite | 9 Lärmemissionen < 60 dB (A) Einzelner Antrieb (Einbausäule o. Seitenteil, Stützfuß) mit COMPACT–e-2 Hubkraft max. 600 N (~ 60 kg) Hublänge je nach Ausführung gemäß Systembeschreibung Stromverbrauch max., primär 288 W Tischgestell mit 2 Antrieben (Einbausäulen o. Seitenteile) COMPACT–e-2 Hubkraft max. -
Seite 10: Elektrische Höhenverstellung
Elektrische Höhenverstellung Seite | 10 Elektrische Höhenverstellung Die elektrische Höhenverstellung ermöglicht die Einstellung und - bei Handschalter mit Dis- play und Memory Typ 4 – die feste Programmierung von optimalen Schreibtischhöhen (Sitz- und Stehhöhe). Sie besteht im Wesentlichen aus folgenden Komponenten: •... -
Seite 11: Reparaturen
Reparaturen Seite | 11 Reparaturen Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen nur von autorisiertem Service- Personal vorgenommen werden. ACHTUNG ! Werden Komponenten dieses Tischgestells geöffnet, besteht das Risiko nach- folgender Fehlfunktionen. Gewährleistung Für diese Tischgestelle geben wir eine Gewährleistung für einen Zeitraum von 24 Monaten. Die Gewährleistung deckt alle Material- und Produktionsfehler ab und gilt ab Produktions- datum (siehe Typenschild bzw. -
Seite 12: Montage
Montage Seite | 12 Montage Für die Montage Ihres Tischgestells verwenden Sie ausschließlich die Schrauben gemäß der beigefügten Gestell-Zeichnung. ACHTUNG ! Falsche Schrauben können zu Funktionsstörungen am Tischgestell führen, res- pektive einen Ausfall des Systems verursachen. 1. Montage der Kufen Bei Seitenteilen mit fest angeschweißten Kufen fahren Sie mit Punkt 2 fort. -
Seite 13: 2A. Montage Seitenteile Mit Verschraubung Von Oben
Montage Seite | 13 2a. Montage Seitenteile mit Verschraubung von oben Montieren Sie nun die zwei Längsholme an den beiden Seitenteilen. Verwenden Sie da- für ausschließlich die Schrauben M8 gemäß der Gestell- Zeichnung! Das max. An- zugsmoment für diese Schrauben beträgt 20 Nm. Prinzipskizze Stand: 16.07.2015 - SST-Bedienungsanleitung 1.8.docx... -
Seite 14: 2B. Montage Gehäuse Mit Seitlicher Verschraubung
Montage Seite | 14 2b. Montage Gehäuse mit seitlicher Verschraubung Montieren Sie nun die zwei Längsholme an den beiden Seitenteilen. Verwenden Sie da- für ausschließlich die Schrauben M6 gemäß der Gestell- Zeichnung! Das max. An- zugsmoment für diese Schrauben beträgt 7,5 Nm. Die max. Einschraubtiefe ins Motor- gehäuse beträgt 10 mm. - Seite 15 Montage Seite | 15 3. Danach montieren Sie links und rechts die Plattenträger mit den Schrauben M6 gemäß der Gestell-Zeichnung. Das max. Anzugsmoment für diese Schrauben beträgt 7,5 Nm. (Entfällt bei Ausführungen mit verschweißten Oberrahmen.) Es hat sich bewährt, erst die Schrauben für die Längsholme und Plattenträger lose vor- zumontieren und diese dann in der beschriebenen Reihenfolge anzuziehen.
- Seite 16 Montage Seite | 16 Anschlüsse an der Steuerung M1-M3 = Anschlüsse für die Motoren HS = Anschluss für Handschalter AC = Anschluss für das Netzkabel 8. Wenn Sie eine optionale Blende mitbestellt haben wird diese zuletzt auf die beiden Längsholmen aufgesteckt. Dabei dürfen keine Kabel eingeklemmt werden. Das Netz- kabel wird links oder rechts unmittelbar am Seitenteil aus der Blende herausgeführt.
-
Seite 17: Initialisierung
Initialisierung Seite | 17 Initialisierung Nach der Montage, bzw. wenn der Tisch längere Zeit von der Stromversorgung getrennt war, es zu einer Störung am Tisch gekommen ist oder wenn die Verbindung zwischen den Antrieben und der Steuerung getrennt wurde - muss die Steuerung des Tisches initialisiert werden. -
Seite 18: Bedienung
Bedienung Seite | 18 Bedienung Normalbetrieb (mit allen Handschaltervarianten, Typ 1, 4, 5, 6, 7 oder 8) Mit den Tasten AUF und AB bewegt man den Tisch in Pfeilrichtung nach oben oder unten, der Tisch stoppt beim Erreichen der Endlagen. Halten Sie die Taste solange gedrückt, bis die gewünschte Position erreicht wurde. -
Seite 19: Handschalterbedienung Mit Display Und Memory (Typ 4)
Bedienung Seite | 19 Handschalterbedienung mit Display und Memory (Typ 4) Handschalter mit Display u. Memory (optional) Dieser Handschalter ist mit einem Display zur Anzeige der aktuellen Tischhöhe in Zentime- ter oder Zoll ausgestattet, zusätzlich ist das Speichern von 4 „Memory“- Positionen (Tisch- höhen) möglich. -
Seite 20: Eine Gespeicherte Position Aufrufen
Bedienung Seite | 20 Eine gespeicherte Position aufrufen: Halten Sie die Taste der gewünschten Speicherposition (1, 2, 3 oder 4) gedrückt und der Tisch fährt unabhängig von der aktuellen Position in die gespeicherte Position. Die Taste muss bis zum Erreichen der Position gedrückt werden, wird die Taste vorzeitig losgelassen, stoppt der Tisch. -
Seite 21: Optionales Zubehör
Optionales Zubehör Seite | 21 Optionales Zubehör Externer Sensor für Kollisionserkennung Die Sensorbrücke (9903 2200) ist für frühzeitige Erkennung einer evtl. Kollision des Tisch- gestells mit anderen Bauteilen oder Gegenständen vorgesehen. Beim Einsatz des Sensors ist die gesonderte Montage- u. Bedienungsanleitung für den Sen- sor unbedingt zu beachten. -
Seite 22: Störungsbehebung
Störungsbehebung Seite | 22 Störungsbehebung Fehler Ursache Behebung Tisch fährt nicht Keine Stromversorgung Netzkabel einstecken ggf. Steckverbindung an der Steuerung überprüfen Keine oder lose Verbindung zu den Steckverbindungen der Motorkabel an der Steuerung Antrieben/Seitenteilen und an den Antrieben überprüfen, bzw. herstellen Keine Verbindung zum Handschalter Steckverbindung an der Steuerung überprüfen, bzw. -
Seite 23: Fehlermeldung Im Display Der Handschalter
Störungsbehebung Seite | 23 Fehlermeldung im Display der Handschalter Fehler Ursache Behebung Die Steuerung überwacht die Einschaltdauer Warten bis die Anzeige „HOT“ erlischt, danach arbeitet der (zeitgesteuert) und ihre max. Temperatur. Tisch wieder ordnungsgemäß Wartezeit ca. 9 Minuten. Ein Wert wurde überschritten. M1 –... - Seite 24 Störungsbehebung Seite | 24 Fehler Ursache Behebung Motorgruppe 1 – Synchronisation verloren Motorposition zu unterschiedlich ggf. Last auf dem Tisch reduzieren. Tisch neu initialisieren (RESET). Motorgruppe 2 – Synchronisation verloren Kollision erkannt optionale ISP- Funktion; Ursache entfernen Motor getauscht Verbindung zum Motor wurde unterbrochen oder neuer Motor angeschlossen.
-
Seite 25: Eg-Konformitätserklärung
EG-Konformitätserklärung Seite | 25 EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Inverkehrbringer Lindemann GmbH & Co. KG Büromöbelfabrik Heusingerstrasse 12-16 12107 Berlin erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Sitz-/Stehtische Fabrikat: F100, F200, E+ Serien-/Typenbezeichnung: F100-E / F200-E / F200-E-USD / E+ SST-R / E+ SST-2R / E+ SST-Q-USD Beschreibung: Elektrisch höhenverstellbare Tische... -
Seite 26: Kontaktdaten
Internet: www.lindemann.de Lindemann GmbH & Co. KG - Sitz der Gesellschaft: Berlin - Amtsgericht Registergericht Berlin-Charlottenburg HRA 26836 - phG: Lindemann Verwaltungs GmbH - Sitz: Berlin - Amtsgericht Registergericht Berlin-Charlottenburg HRB 56440 - Geschäftsführer: Ralph Lindemann und Marc Lindemann... -
Seite 27: Produktbeobachtung
Sollten Sie uns Anregungen geben können, die möglicherweise die Sicherheit und / oder die Handhabung des Produkts verbessern können, senden Sie uns bitte dieses ausgefüllte Mitteilungsblatt zu! Vielen Dank! Lindemann GmbH & Co. KG Fax: 030. 74 00 06 13 Büromöbelfabrik...
