Für die Montage Ihres Tischgestells verwenden Sie ausschließlich die Schrauben
gemäß der beigefügten Gestell-Zeichnung.
ACHTUNG ! Falsche Schrauben können zu Funktionsstörungen am Tischgestell führen, res-
pektive einen Ausfall des Systems verursachen.

1. Montage der Kufen

Bei Seitenteilen mit fest angeschweißten Kufen fahren Sie mit Punkt 2 fort. Bei Seitentei-
len mit verschraubten Kufen, müssen diese als erstes an den Einbausäulen montiert wer-
den. Verwenden Sie hierzu die Schrauben gemäß der Tischgestell-Zeichnung. Das max.
Anzugsmoment beträgt 10 Nm! Die max. Einschraubtiefe der Schrauben M10 in die An-
triebssäule beträgt 9 mm! Bei unsymmetrischen Kufen (C-Form) achten Sie ggf. darauf,
dass ein linkes und ein rechtes Seitenteil benötigt wird.

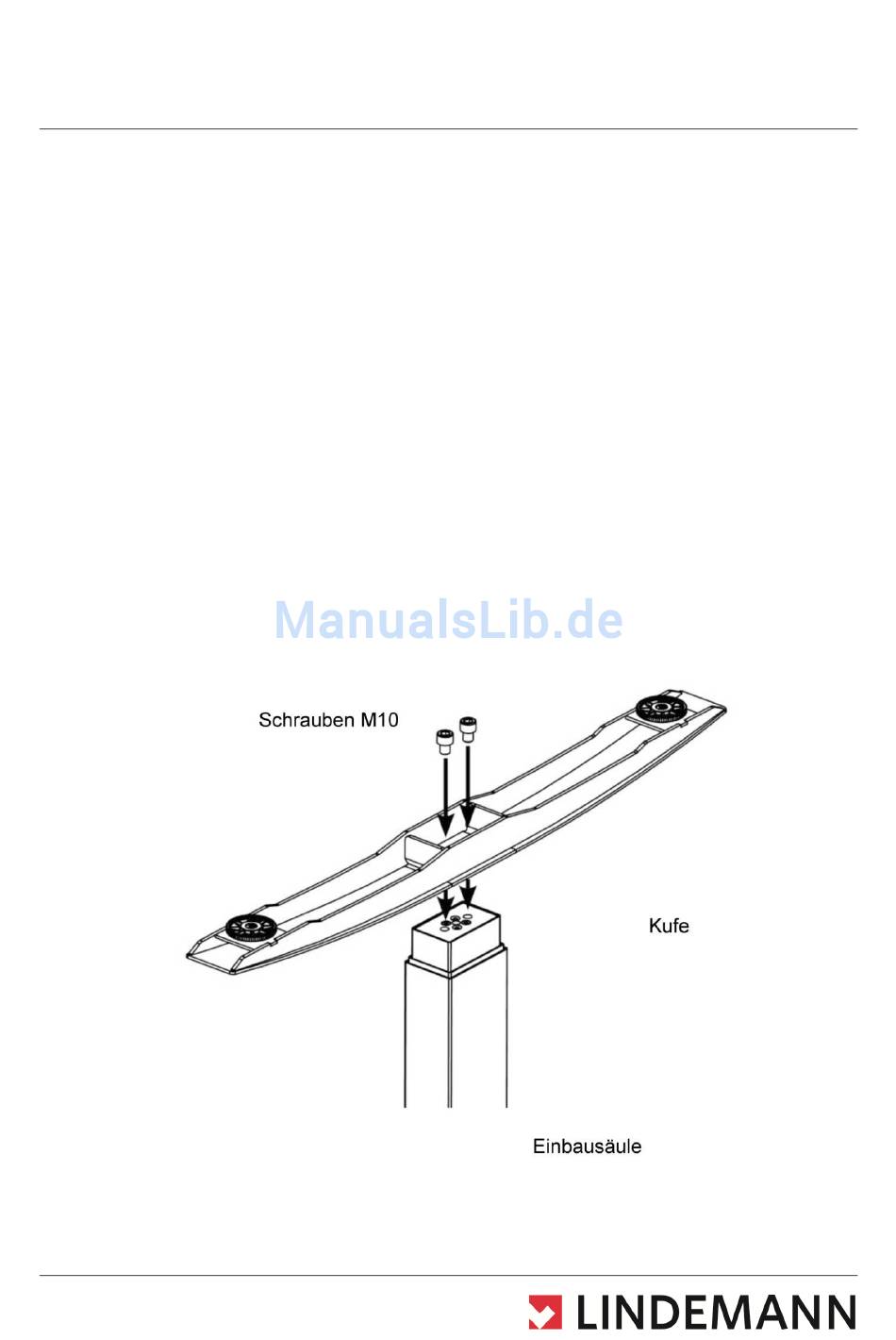

Prinzipskizze
