WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR

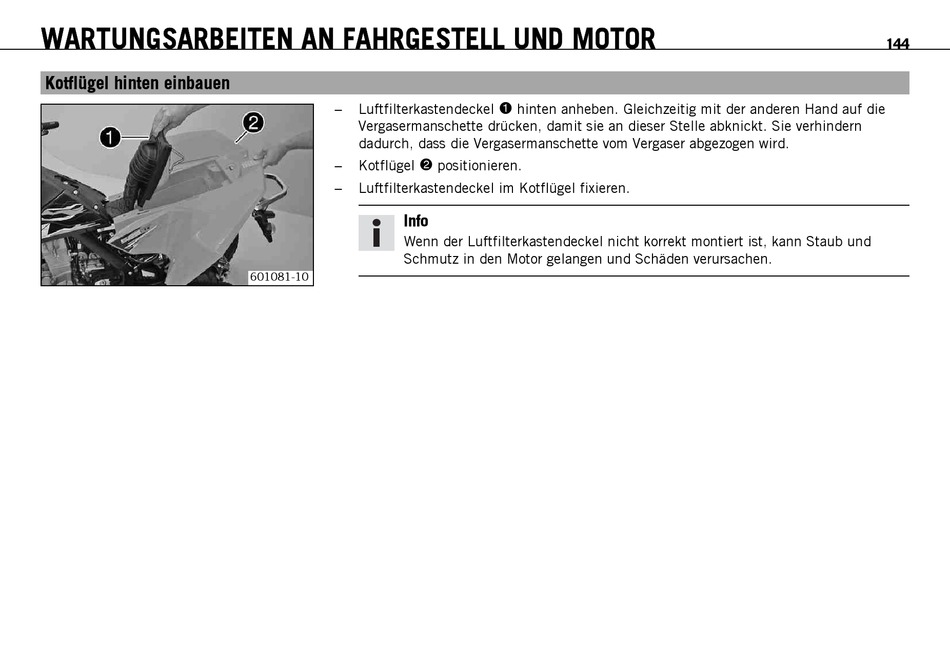

Kotflügel hinten einbauen
9.66
–
Luftfilterkastendeckel
Vergasermanschette drücken, damit sie an dieser Stelle abknickt. Sie verhindern
dadurch, dass die Vergasermanschette vom Vergaser abgezogen wird.
–
Kotflügel
–
Luftfilterkastendeckel im Kotflügel fixieren.
Info
Wenn der Luftfilterkastendeckel nicht korrekt montiert ist, kann Staub und
Schmutz in den Motor gelangen und Schäden verursachen.
601081-10
hinten anheben. Gleichzeitig mit der anderen Hand auf die
positionieren.
144
