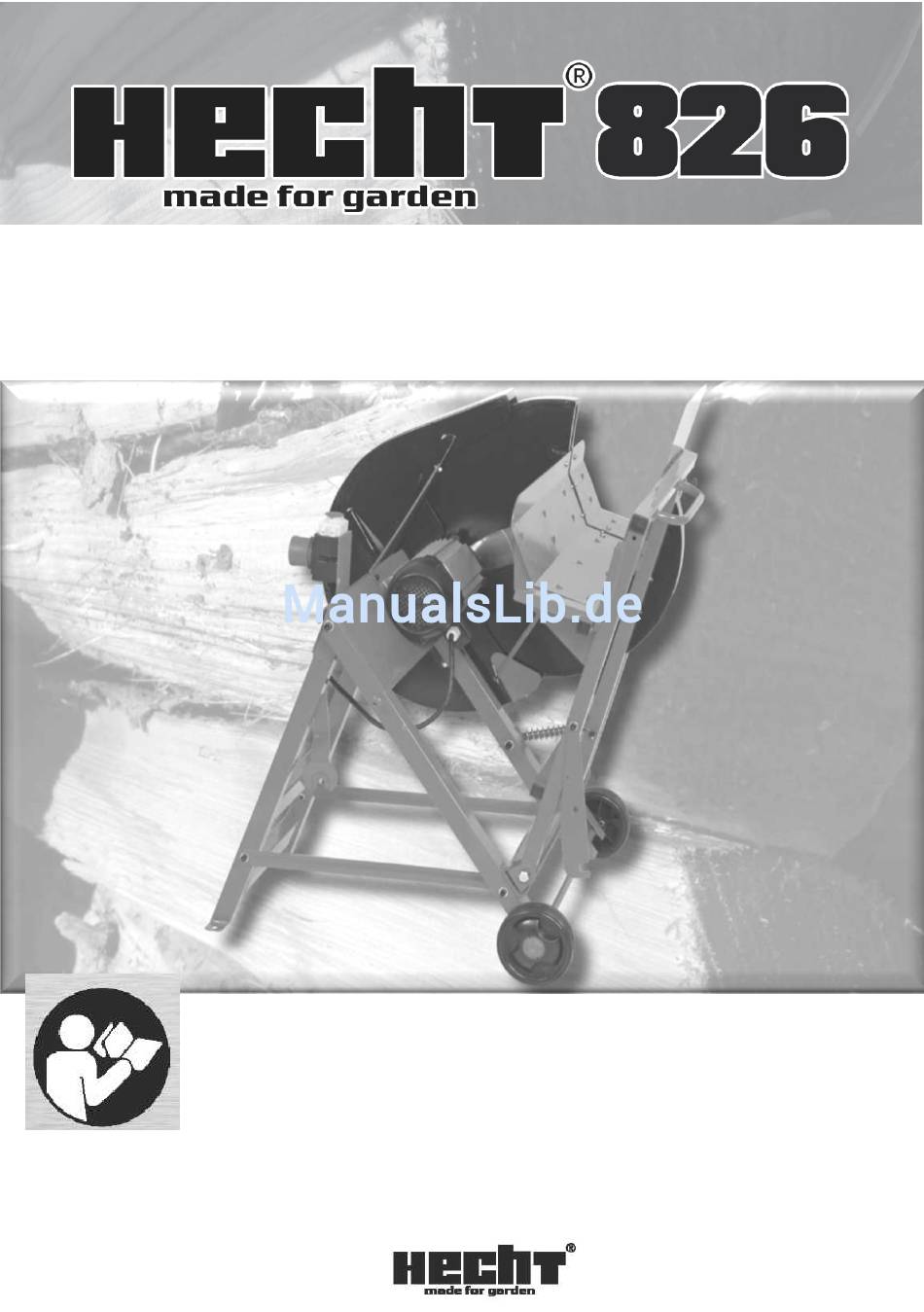

- Seite 1 BEDIENUNGSANLEITUNG IPPSÄGE Gratulation zum Kauf eines Produktes der Marke HECHT. Vor der ersten Inbetriebnahme lesen Sie bitte das Bedienungshandbuch sorgfältig durch!
-
Seite 2: Inhaltsverzeichnis
INHALT I N H A L T ..............................2 T E I L E B E S C H R E I B U N G .......................... 3 S I C H E R H E I T S I N F O R M A T I O N E N ......................4 Elektrische Sicherheit ........................ -
Seite 3: Teilebeschreibung
TEILEBESCHREIBUNG Name Standbeine Motor Achse Führungsrohr Rückholfeder Sägeblatt Sicherungsblech Sicherheitsabdeckung Schalter Tischverlängerung Federteller Verbindungsplatte für linkes & rechtes Standbein Schaltermontageplatte innerer Flansch Spannflansch Haken Wippe Längenbegrenzer Achse für Rückholfeder Polster äußere Sägeblattabdeckung li. äußere Sägeblattabdeckung Innere Sägeblattabdeckung Schlüssel Knopf Schraube M8x55 Mutter M8 Polster Innensechskantschraube M 8... -
Seite 4: Ordnungsgemässer Einsatz
ORDNUNGSGEMÄSSER EINSATZ Die Wippsäge wurde entwickelt zum Sägen von Brennholz in einer Wippe, die gegen das Sägeblatt gedrückt wird, von Ausmaßen, wie sie in den Technischen Daten genannt wer- den. Dieses Werkzeug ist nur für den Gebrauch im Außenbereich gedacht und darf nur durch eine einzelne Person benutzt werden. -
Seite 5: Die Verwendung Anderer Werkzeuge Und Zubehörteile Kann Zu Verletzungsgefahren Führen
• Nehmen Sie alle diese Informationen gebührend zur Kenntnis, bevor Sie beginnen, mit der Säge zu arbeiten. • Verlieren Sie diese Sicherheitsrichtlinien nicht! • Schützen Sie sich vor Elektroschocks! • Vermeiden Sie Körperkontakt mit geerdeten Teilen. • Falls das Gerät nicht genutzt wird, ist es an einem trockenen, abgeschlossenen Platz außerhalb der Reichweite von Kindern zu lagern. - Seite 6 • Tragen Sie geeignete Arbeitskleidung! Lose Kleidung oder Schmuckstücke könnten sich im rotierenden Sägeblatt verfangen. • Rutschfestes Schuhwerk wird bei Arbeiten im Außenbereich empfohlen. • Bei langem Haar tragen Sie ein Haarnetz. • Vermeiden Sie unnormale Körperhaltung. • Die Bediener des Gerätes müssen älter als 16 Jahre sein. •...
-
Seite 7: Elektrische Sicherheit
• Es ist unabdingbar, die Unfallschutzrichtlinien, die für Ihren Bereich gelten einzuhalten, so- wie auch alle anderen allgemeinen Sicherheitsrichtlinien. • Beachten Sie die Informationen Ihrer Berufsgenossenschaft (VBG7j). • Verwenden Sie niemals zu niedrig motorisierte Maschinen für Schwereinsätze. • Verwenden Sie niemals Kabel, die nicht für deren Einsatzzweck hergestellt wurden. •... -
Seite 8: Rückschlagrisiko
Rückschlagrisiko • Rückschlag ist eine plötzliche Reaktion auf Blockieren oder Ungleichgewicht des Sägeblat- tes, das in unkontrollierbaren Aufwärtsbewegungen der Säge resultiert. • Rückschlag ist das Resultat unsachgemäßer Verwendung von Werkzeugen und/oder un- sachgemäßen Betriebsabläufen und Bedingungen, die durch entsprechende Vorkehrun- gen vermieden werden können: Halten Sie Körper und Arme in einer solchen Position, in der es Ihnen möglich ist, die Kraft, die durch einen Rückschlag ausgelöst wird, aufzunehmen. -
Seite 9: Sicherheitssymbole
SICHERHEITSSYMBOLE Lesen Sie dieses Kapitel vor der Erstinbetriebnahme sorgfältig und widmen Sie dem Kapitel “Für Ihre Sicherheit” besondere Sorgfalt! Verwenden Sie Atemschutzmaske oder Gesichtsschutz beim Einsatz der Maschine Tragen Sie stets Schutzhandschuhe Tragen Sie rutschfestes Sicherheitsschuhwerk Verwenden Sie Augen-, Ohr- und Kopfschutz. Setzen Sie die Maschine nicht bei Nässe oder Regen ein. -
Seite 10: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Modell: HECHT 826 Motor: 400V-50Hz Leistung: 2600W Zündschutzart: IP 54 Leerlaufgeschwindigkeit 2800 U/min Sägeblatt: Ø 500 x 030 x 2,5 mm Anzahl Sägezähne: Max. Schnittkapazität 150mm Max. Materiallänge: 1000 mm Min. Materiallänge: 300mm Gewicht: 80 kg MONTAGE Montage Verbindungsplatte durch Einstecken der Schrauben von Bein A und Bein B wie in Fig. - Seite 11 Verbinden Sie die äußere Sägeblattabdeckung indem Sie eine Inbusschraube M6x50 bei Bein A durch das Loch K des Anschlagwinkels und eine Mutter M6 auf der Gegen- seite stecken und fest anziehen - Siehe Fig. 4 Loch K Bein A Montieren Sie die Schutzplatte und ziehen Sie die beiden Muttern an (Siehe Fig. 5) Schieben Sie die Tischverlängerung ein, bevor Sie zu sägen beginnen.(Siehe Fig.
- Seite 12 6. Montage des Sägeblatts Stecken Sie das Sägeblatt (siehe Fig. 7, 7) auf den inneren Flansch (siehe Fig. 7, 15), der auf der Motorwelle steckt, dann stecken Sie der Reihe nach den Spann- flansch (siehe Fig. 7, 16), die große Unterlegscheibe (siehe Fig. 7, 50) & Bolzen M10 (siehe Fig.
- Seite 13 Montage des Führrohrs: Heben und drücken Sie die Wippe nach vorne und schieben Sie die Rückholfeder (siehe Seite 3, Nr. 5) auf den Federteller , dann stecken Sie eine Beilagscheibe außen auf das Führungsrohr und stecken Sie den Splint zum Feststellen in das Loch des Führrohrs.
-
Seite 14: O R D E M S T A R T E N
VOR DEM STARTEN • Starten Sie das Gerät nicht, bevor Sie sich nicht mit dieser Bedienungsanleitung und den dazugehörigen Sicherheitsanweisungen vertraut gemacht haben. Falls Sie keine Erfahrung in der Bedienung solcher Geräte haben, sollten Sie sich Hilfe von einer im Umgang mit solchen Maschinen erfahrenen Person holen. •... -
Seite 15: Bedienung
3. Entfernen Sie das Stromkabel am Splitter. 4. Es gibt einen Richtungsschalter, der die Drehrichtung des Motors am Magnetschalter regelt. 5. Schalten Sie die Maschine wieder an BEDIENUNG Sägen • Platzieren Sie das Holz auf dem Vorschub (Wippe #18) • Drücken Sie den grünen Knopf um die Säge einzuschalten. -
Seite 16: Transport
• Lösen Sie die Flanschschraube (siehe Seite 12, Nr. 51) indem Sie sie ge- gen den Uhrzeigersinn drehen. • Nehmen Sie Flanschschraube•(Seite 12, Fig. 7 Nr. 50/51) und Spann- flansch (Seite 3, Nr. 16) von der Welle • Das Sägeblatt (Seite 3, Nr. 7) kann nun abgenommen werden. •... -
Seite 17: Entsorgung
ENTSORGUNG Entsorgen Sie keine Elektrowerkzeuge im Hausmüll! Zur Einhaltung der Europäischen Richtlinie 2002/96/EC „ElektroG – Elektro- und Elektronikge- rätegesetz“ über das Inverkehrbringen, die Rücknahme und die umwelt- verträgliche Entsorgung von Elektro- und Elektronikgeräten in Verbindung mit nationalem Gesetz, müssen Elektrowerkzeuge, deren Lebensdauer abgelaufen ist, separat gesammelt werden und einer umweltfreundlichen Wiederverwertung zugeführt werden. -
Seite 18: Ce-Konformitätserklärung
Za mlynem 25/1562, 147 00 Praha4, Tschechische Rep. ICO 61461661 erklärt auf eigene Verantwortung, daß Name: Wippsäge HECHT 826 den Richtlinien, entsprechend derer diese Erklärung ausgestellt wurde, entspricht. Diese Erklärung wurde ausgestellt auf Basis der TÜV Rheinland LGA Products GmbH, Zertifikate von... - Seite 19 Hubertus Bäumer GmbH Geschäftsführer: Hubertus Bäumer und Gilbert Bäumer Brock 7, 48346 Ostbevern Tel. +49 02532/96 45 35 Amtsgericht Münster Westf. Handelsregisternr. B 11019 Homepage: www.hecht-garten.de, Email: kontakt@hecht-garten.de...
