Prüfen Sie nun, ob die entsprechenden Motor Richtungen stimmen, d.h ob der erste Druckkopf

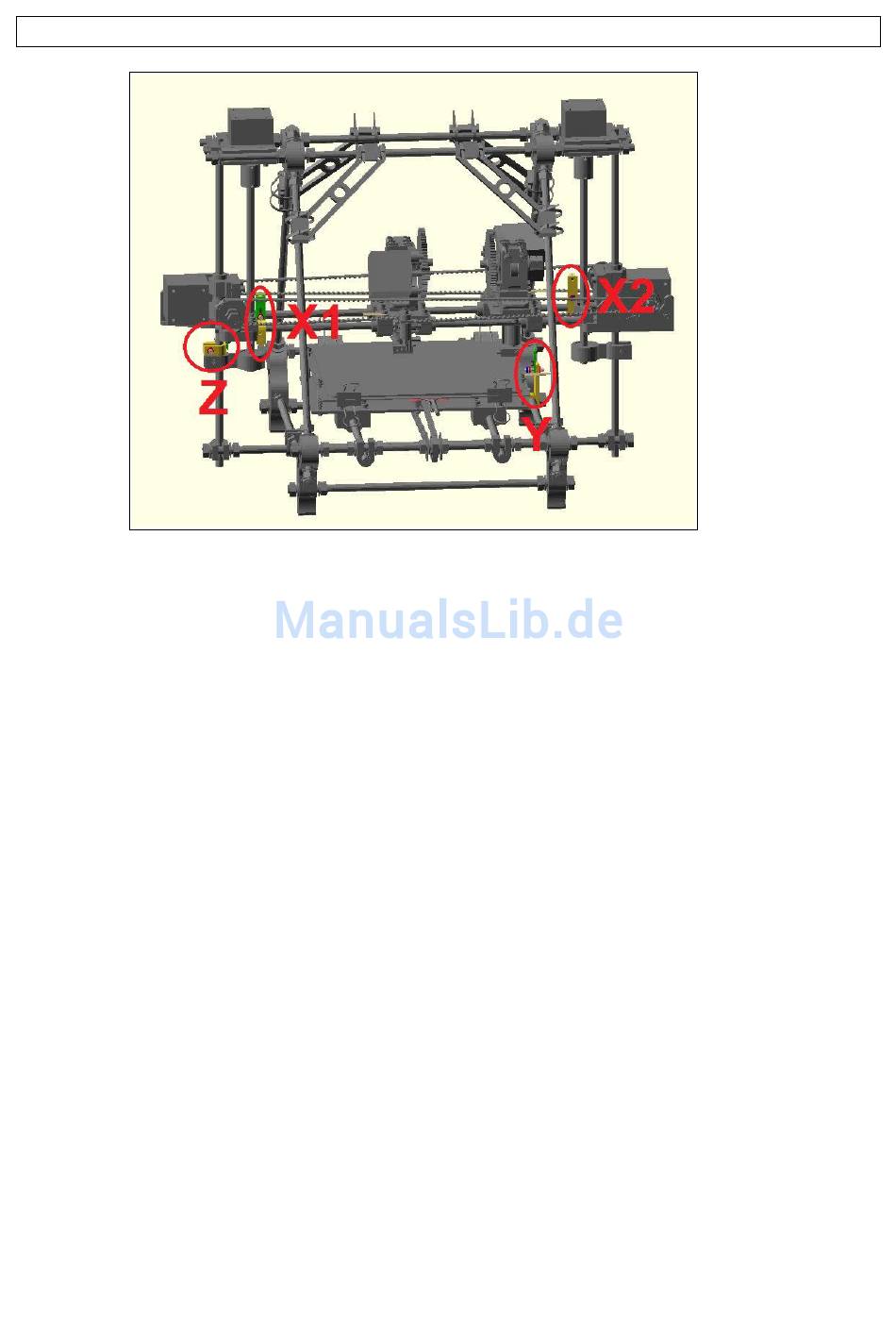

wirklich in X+ Richtung, d.h. vom X1 Endstop weg (siehe Bild oben), fährt wenn Sie der Maschine
das entsprechende Kommando geben. Sollte eine Achse sich nicht bewegen oder eine Achse mit
einer anderen vertauscht sein, so prüfen Sie bitte die Verkabelung noch einmal. Denken Sie dabei
daran, die Maschine vor allen Modifikationen zuerst von allen stromführenden Kontakten zu lösen.
Prüfen Sie nun die Bewegungsrichtung des zweiten Druckkopfes. Hierzu ist es erforderlich, der
Software einen Befehl zu dessen Ansteuerung zu geben, da in Pronterface nur die direkte Steuerung
eines Druckkopfes unterstützt wird. Geben Sie hierzu in der Kommandozeile unten rechts im
Fenster den Befehl „M214 T1" ein. M214 signalisiert einen Werkzeugwechsel ohne, dass die
Werkzeuge ihre Positionen wechseln. T1 stellt dabei das Werkzeug (Tool) Nr. 2 dar.
Nun können Sie mit den Bedienelementen von Pronterface die X2-Achse ansteuern.
Hierbei sollte sich der Druckkopf in die gleiche Richtung bewegen, wie die X1-Achse, d.h. in +X-
Richtung nach rechts und in -X-Richtung nach links.
Zur Rückkehr der Steuerung zum ersten Werkzeug geben Sie in der Kommandozeile den Befehl
„M214 T0" ein.
Sollte bei einer Achse die Richtung vertauscht sein, so können Sie das in der Firmware mittels dem
Echinus Config Marlin Tool durch Setzen bzw. Löschen des Häckchens „Invert direction"
korrigieren.
Sobald sich alle 4 Grundachsen korrekt bewegen, sollten die Endstops geprüft werden. Dazu fahren
Sie zunächst langsam und vorsichtig in die entsprechenden Endstops ein und prüfen mittels der
LED ob die Endstops auslösen und ob sich die Achse per Software weiterbewegen lässt, oder ob die
Software korrekt blockiert. Die LED leuchtet rot, wenn der Endstop ausgelöst wird.
