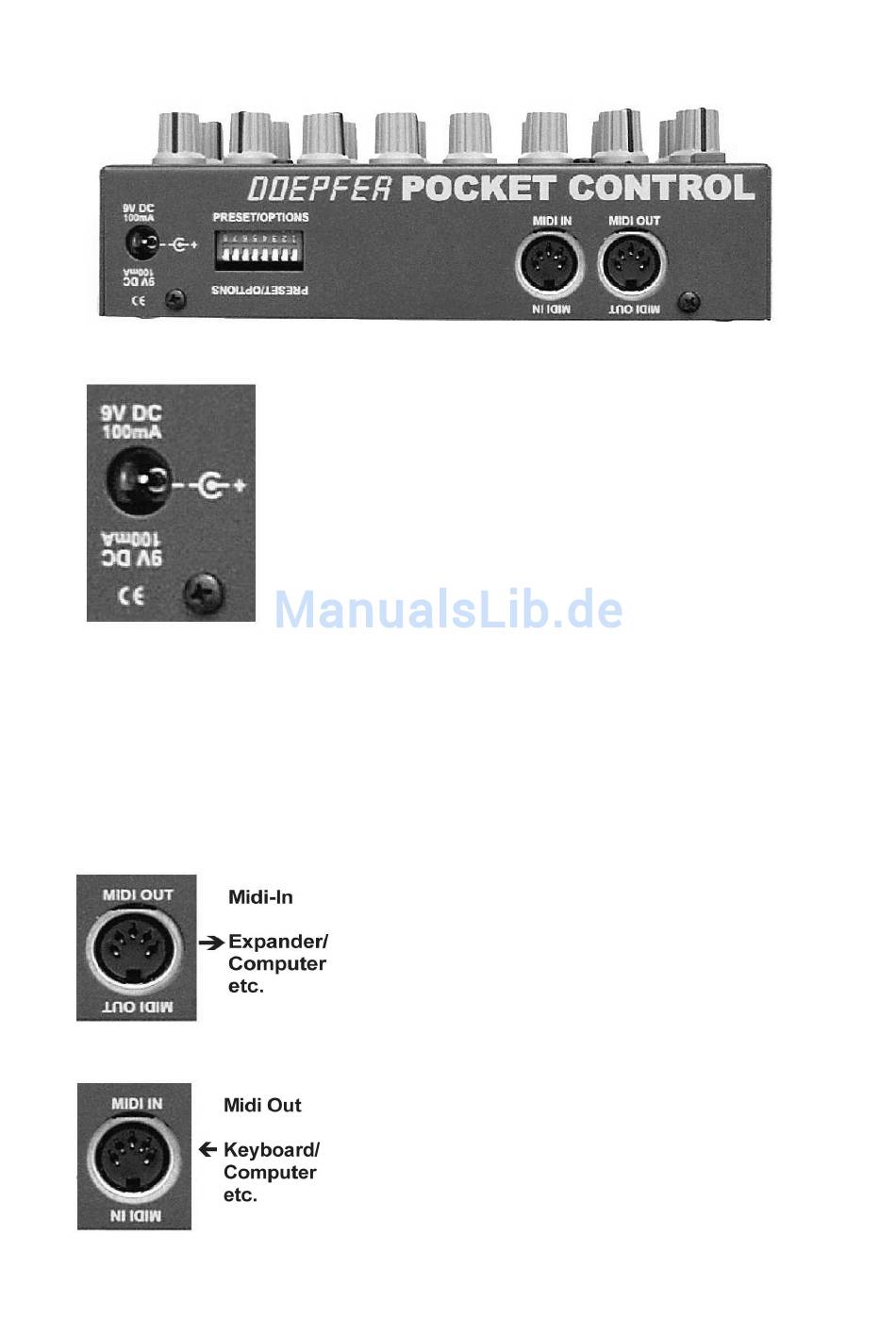

Anschlüsse
ACHTUNG: Die Midi- Buchsen sind aus konstruktionstechnischen Gründen im Gegensatz
zu den allermeisten Geräten mit Midi- Anschluß, die Sie wohl bisher kennengelernt haben,
um 180 Grad verdreht, stehen also quasi auf dem Kopf.
Die Markierung/Kerbe des Midisteckers muß also beim Einstecken nach unten (zum
Gehäuseboden) hin weisen und nicht nach oben, wie gewohnt.
Bitte denken sie immer an diesen Umstand bzw. spätestens dann, wenn sich das Kabel
nicht ohne Gewaltanwendung einstecken läßt, da ansonsten die Pins des Steckers
beschädigt werden könnten.
pocketControl
pocketC verfügt über kein eingebautes Netzteil, sondern wird
mit einem externen Steckernetzteil betrieben.
Das Netzteil ist im Lieferumfang des pocketC enthalten und muß
nicht separat bestellt werden. pocketC wird jedoch auch mit
jedem anderen Netzteil arbeiten, das folgende Eigenschaften
aufweist: +7-12V unstabilisierte oder stabilisierte
Gleichspannung, mindestens 100 mA, Polarität des
Niederspannungssteckers: Außenring = Masse, Innen =
+7...12V. Bei falscher Polarität wird pocketC nicht arbeiten, ein
Defekt ist jedoch auf Grund einer eingebauten Schutzdiode
ausgeschlossen. Bei Betrieb des pocketC in Deutschland muß
aus Sicherheitsgründen und aus Gründen der Produkthaftung
ein Steckernetzteil mit VDE-Zulassung verwendet werden.
Verbinden Sie die MIDI-OUT- Buchse der pocketC mit
der MIDI-IN- Buchse Ihres MIDI- Gerätes das Sie mit
pocketC ansteuern wollen.
Falls noch weitere Midi- Geräte vorhanden sind, die
ebenso am Midi-In des zu steuernden Gerätes anliegen
sollen, so verbinden Sie die MIDI-THRU/OUT- Buchse
dieses Gerätes mit der Midi-In Buchse von pocketC.
Die Daten werden nun unverändert zu den Daten, die von
pocketC selbst erzeugt werden, dazugemischt
(gemerged) und liegen dann ebenso am Midi-Out von
pocketC an.
Seite 6
