Funktionen der DIP Schalter auf der Gehäuserückseite
Die 8 Schalterchen sind von 1 - 8 durchnumeriert, was die nun folgenden Erklärungen
erleichtert.
Halten Sie pocketC also so, daß Sie von der Oberseite ausgehend das Gerät so lange zu
sich hin kippen, bis Sie sowohl den DIP- Schalter rechter Hand sehen und erreichen können,
als nun auch die Zahlen 1 - 8 darauf richtig herum erblicken. Also sollten Sie links die beiden
Midi- Buchsen haben, die Drehregler sollten nun in Ihre Richtung zeigen und rechts davon
eben der besagte DIP-Schalter liegen.
Die Stellung, bei der der einzelne Schalter in Richtung der Gehäuseoberseite (da wo die
Drehregler drauf sind), also zu Ihnen hin geschaltet werden, definieren wir jetzt als On.
Bei Off
geht's dann logischerweise in Richtung Bodenplatte des Gerätes, also von
Ihnen weg zeigend.
On
ist immer die Richtung zur Gehäuseoberseite hin und wird mit 1 bezeichnet.
Off
ist immer die Richtung zum Gehäuseboden hin wird mit 0 bezeichnet.
pocketControl

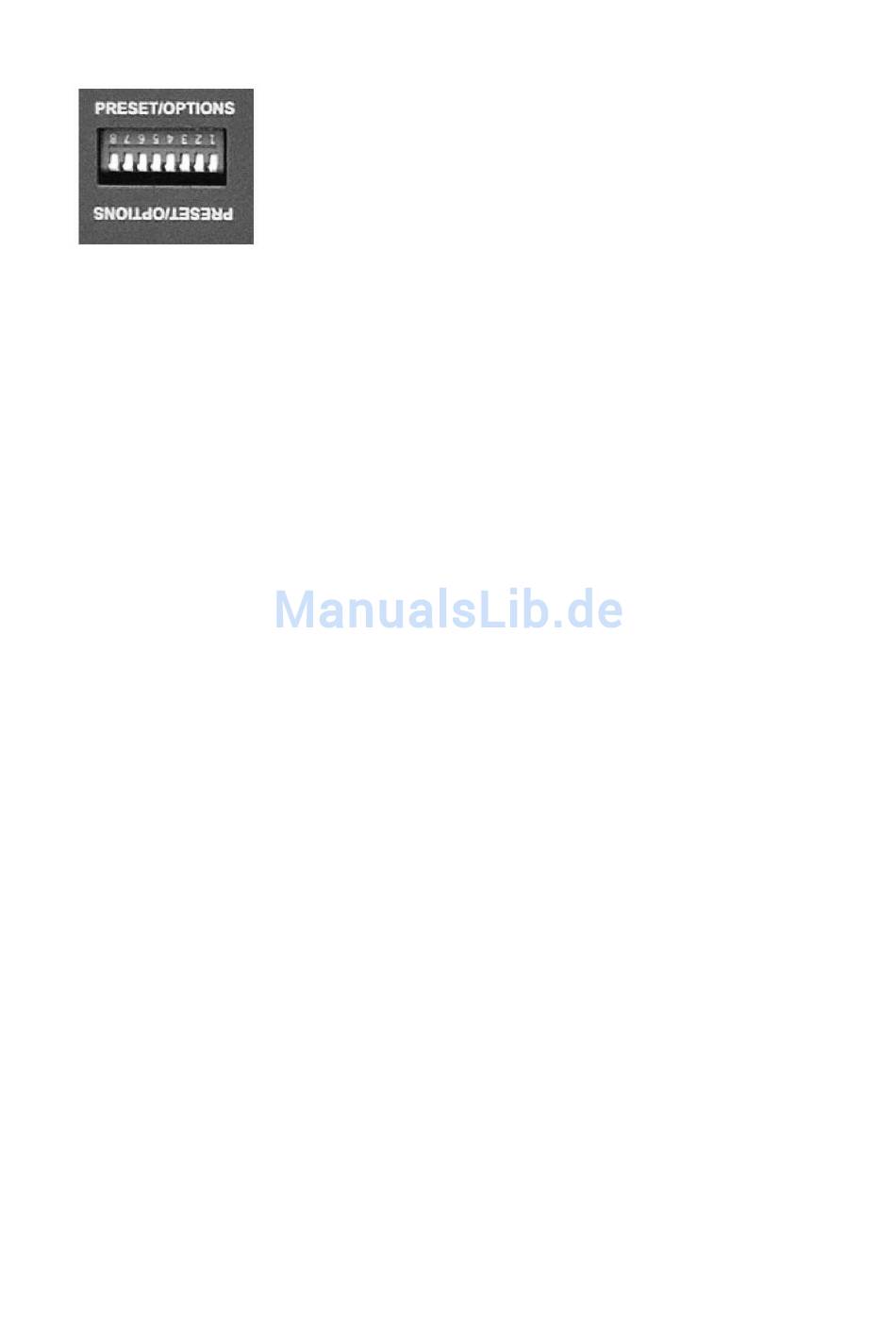

Auf der Rückseite von pocketC etwa in Höhe von den Reglern 6
bis 7 befinden sich im Gehäuse eine rechteckige Öffnung, die
Zugriff auf einen 8 poligen sogenannter DIP- Schalter gewährt.
Beschiftet ist diese Öffnung mit PRESET/OPTIONS.
8 polig deshalb, weil es sich streng genommen nicht nur um
einen Schalter handelt, sondern um derer gleich 8, allerdings 8
sehr kleine Exemplare, die jeweils 2 Stellungen einnehmen
können.
Seite 9
