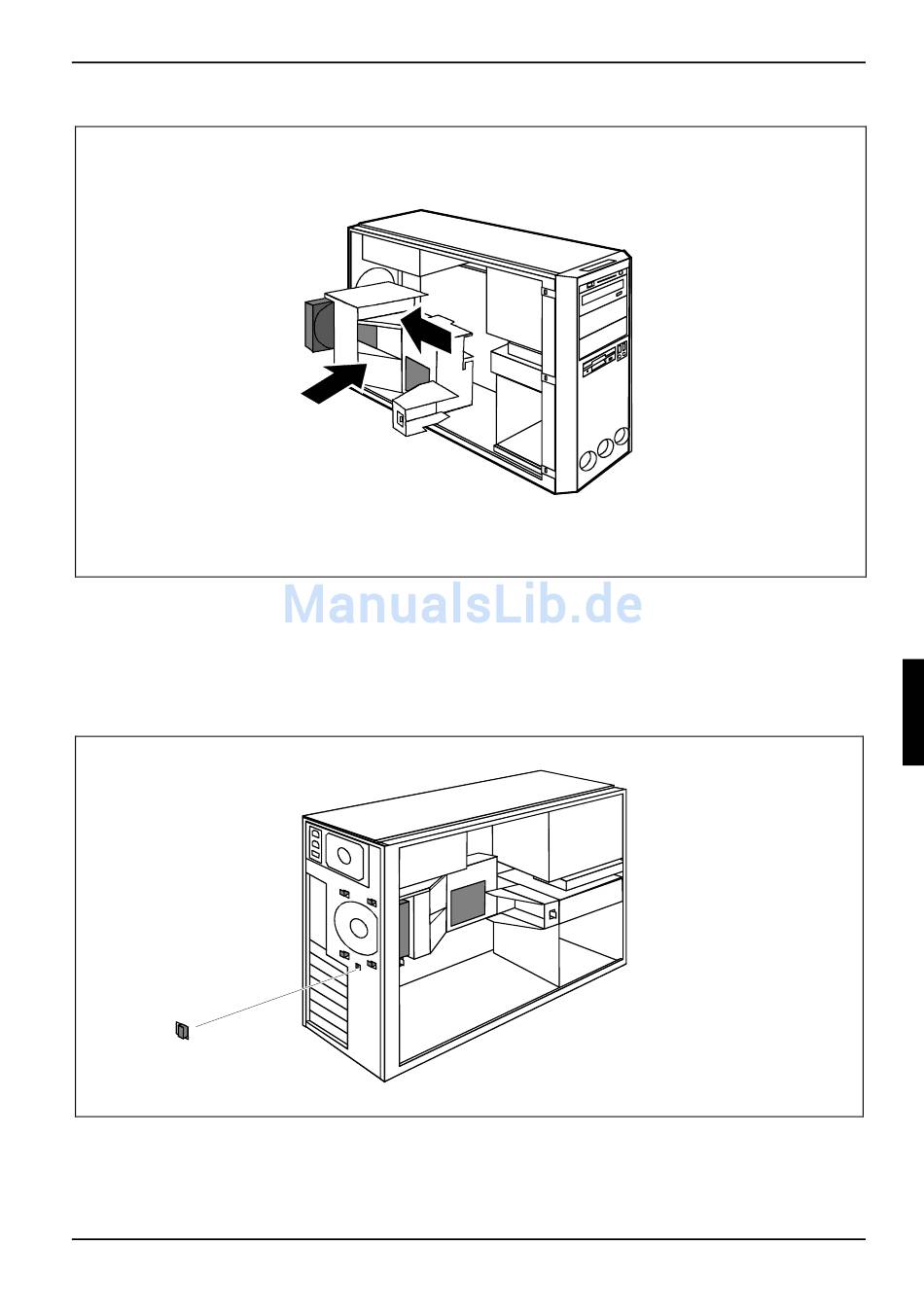

Setzen Sie den Lüftungsschacht und den Lüfter leicht schräg in Pfeilrichtung (1) in das
Gehäuse. Die Haken des Lüftungsschachts müssen dabei in die vorgesehenen Öffnungen der
Gehäuserückwand einhaken.
►
Schieben Sie gegebenenfalls störende Leitungen zur Seite.
►
Drücken Sie den Lüftungsschacht und den Lüfter in Pfeilrichtung (2) in das Gehäuse, sodass
die Rastnasen spürbar einrasten.
1
Der Lüfter ist richtig eingerastet, wenn die Rastnase (1) an der Gehäuserückwand leicht
heraussteht.
►
Stecken Sie das Lüfterkabel am Lüfter.
A26361-K680-Z122-1-19, Ausgabe 1
2
1
Systemerweiterungen
57
