Installation
Anschluss der Geräte des Arbeitsplatzes
Mouse
Network B
Keyb.
USB K/M
Network A

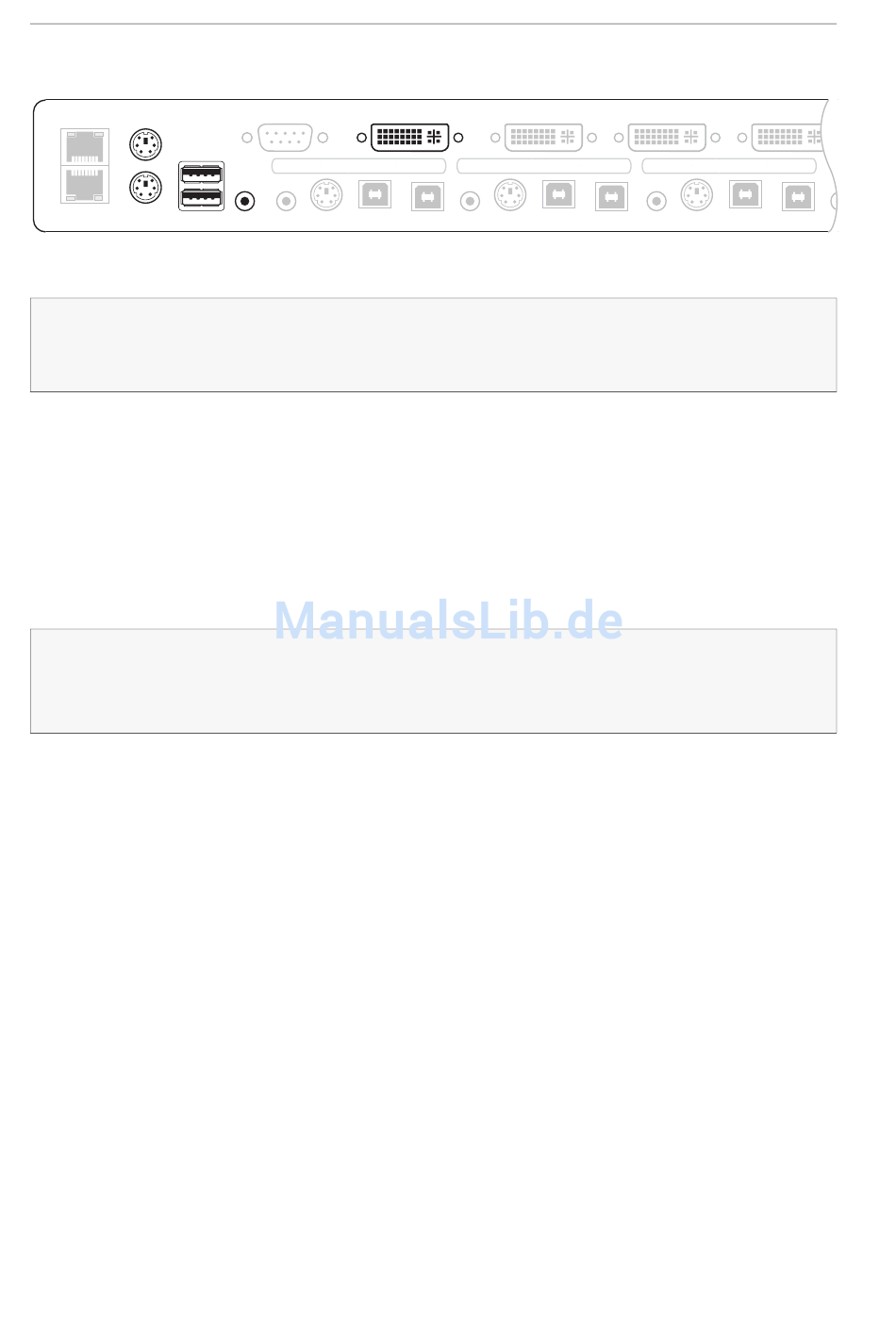

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
HINWEIS:
Die Maus sowie die Tastatur des Arbeitsplatzes können Sie wahlweise als
PS/2- (Schnittstellen Mouse bzw. Keyb.) oder USB-Gerät (Schnittstellen USB K/M)
anschließen.
Schließen Sie das Anschlusskabel der PS/2-Tastatur an.
Keyb.:
schließen Sie das Anschlusskabel der PS/2-Maus an.
Mouse:
USB K/M:
Schließen Sie das Anschlusskabel der USB-Tastatur und/oder USB-Maus an.
Speaker:
Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des aktiven
Rechners an.
Monitor:
Schließen Sie das DVI-Kabel des Monitors an diese Schnittstelle an.
HINWEIS:
Bei Geräten einer Multichannel-Variante sind oberhalb dieser Schnitt-
stelle die Schnittstellen
Schließen Sie die DVI-Kabel der weiteren Monitore an diese Schnittstellen an.
USB 2.0:
Möchten Sie den angeschlossenen Rechnern USB-Geräte zur Verfügung
stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite an.
4 · G&D DL-MUX4
RS232
Monitor
CPU In 1
Speaker
Line In
PS/2 K/M
USB K/M
Monitor x
angeordnet.
DVI-I CPU 1
CPU In 2
PS/2 K/M
USB K/M
USB 2.0
Line In
DVI-I CPU 2
CPU In 3
PS/2 K/M
USB K/M
USB 2.0
Line In
DVI-I CPU 3
USB 2.0
Lin
