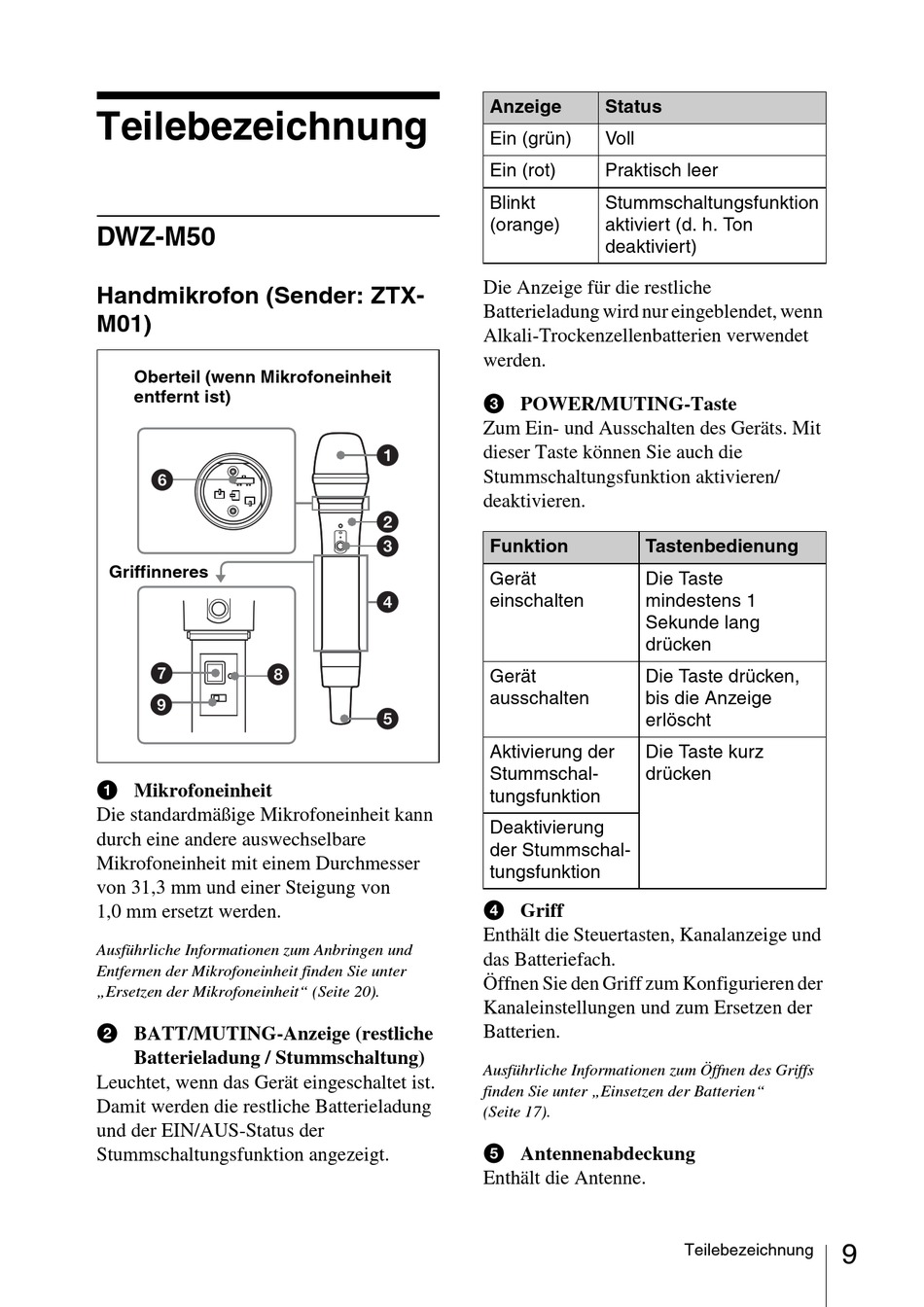

Teilebezeichnung
DWZ-M50
Handmikrofon (Sender: ZTX-
M01)
Oberteil (wenn Mikrofoneinheit
entfernt ist)
Griffinneres
a Mikrofoneinheit
Die standardmäßige Mikrofoneinheit kann
durch eine andere auswechselbare
Mikrofoneinheit mit einem Durchmesser
von 31,3 mm und einer Steigung von
1,0 mm ersetzt werden.
Ausführliche Informationen zum Anbringen und
Entfernen der Mikrofoneinheit finden Sie unter
„Ersetzen der Mikrofoneinheit" (Seite 20).
b BATT/MUTING-Anzeige (restliche
Batterieladung / Stummschaltung)
Leuchtet, wenn das Gerät eingeschaltet ist.
Damit werden die restliche Batterieladung
und der EIN/AUS-Status der
Stummschaltungsfunktion angezeigt.
Anzeige
Status
Ein (grün)
Voll
Ein (rot)
Praktisch leer
Blinkt
Stummschaltungsfunktion
(orange)
aktiviert (d. h. Ton
deaktiviert)
Die Anzeige für die restliche
Batterieladung wird nur eingeblendet, wenn
Alkali-Trockenzellenbatterien verwendet
werden.
c POWER/MUTING-Taste
Zum Ein- und Ausschalten des Geräts. Mit
dieser Taste können Sie auch die
Stummschaltungsfunktion aktivieren/
deaktivieren.
Funktion
Tastenbedienung
Gerät
Die Taste
einschalten
mindestens 1
Sekunde lang
drücken
Gerät
Die Taste drücken,
ausschalten
bis die Anzeige
erlöscht
Aktivierung der
Die Taste kurz
Stummschal-
drücken
tungsfunktion
Deaktivierung
der Stummschal-
tungsfunktion
d Griff
Enthält die Steuertasten, Kanalanzeige und
das Batteriefach.
Öffnen Sie den Griff zum Konfigurieren der
Kanaleinstellungen und zum Ersetzen der
Batterien.
Ausführliche Informationen zum Öffnen des Griffs
finden Sie unter „Einsetzen der Batterien"
(Seite 17).
e Antennenabdeckung
Enthält die Antenne.
