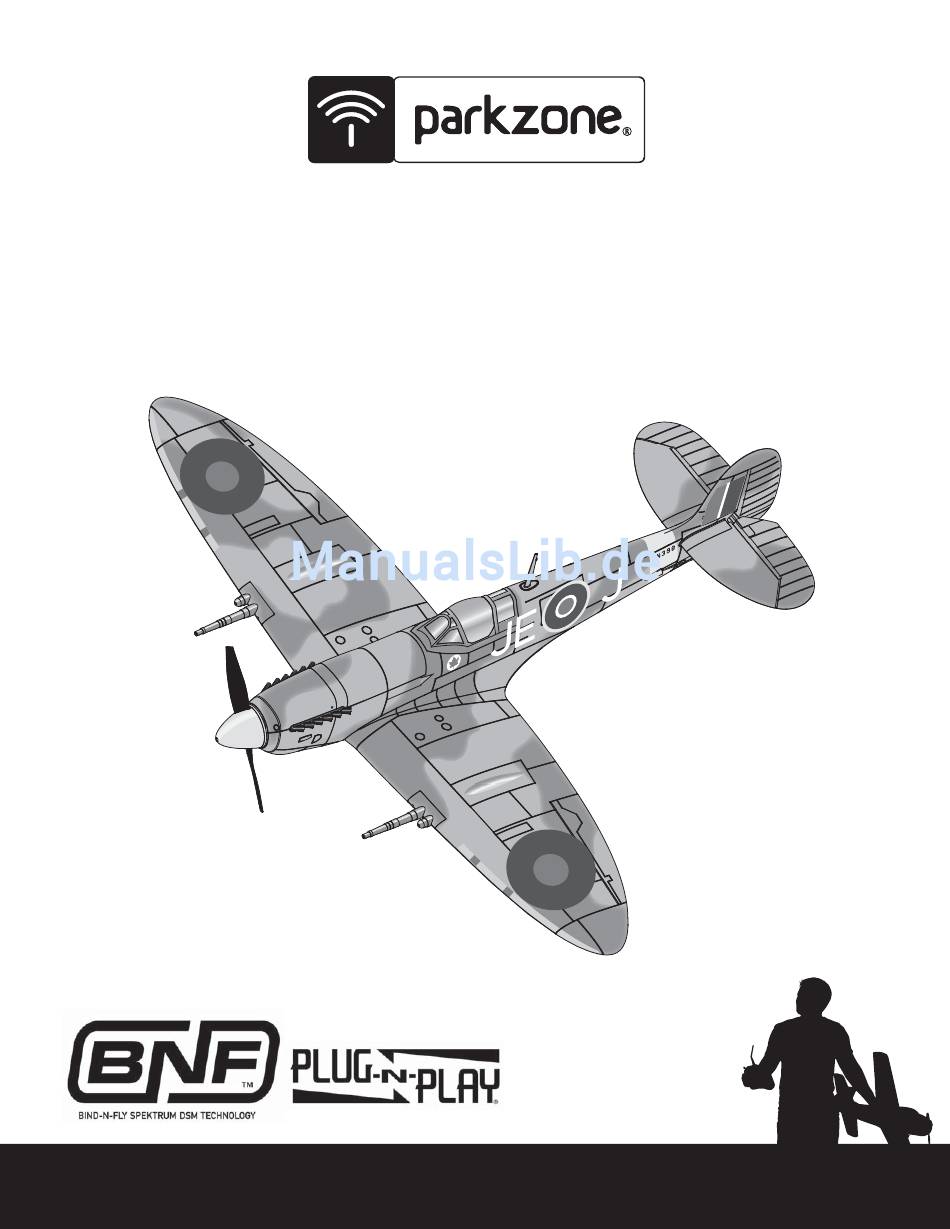

- Seite 1 Spitfire Mk IX Instruction Manual • Bedienungsanleitung • Manuel d’utilisation • Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf www.horizonhobby.com unter der Registerkarte „Support“ für das betreff ende Produkt. Spezielle Bedeutungen: Die folgenden Begriff e werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
Vielen Dank für den Kauf der ParkZone® Spitfi re Mk IX. Ihre Spitfi re ist in kürzester Zeit fl ugfertig. Die Supermarine Spitfi re ist eine Ikone englischer Entschlos- senheit. Ihre fl ießenden Linien verbinden Kunst mit Aerodynamik. ParkZone hat mit dieser bemerkenswerten Mk IX Replika die Kraft und Anmut dieses Flug- zeuges perfekt eingefangen. -
Seite 4: Laden Des Flugakkus
300mAh 3S 11.1V 2200mAh LiPo Akku Pack (PKZ1029) Das ParkZone 3S LiPo Akku Pack ist zum sicheren Laden mit dem im Lief- erumfang enthaltenen Ladegerät mit einem Balanceranschluß ausgestattet. ACHTUNG: Der Balancer Anschluß des Akkus muß vor dem Laden in den richtigen Anschluß... -
Seite 5: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Der Bindevorgang verbindet den Sender mit dem Empfänger durch die Übermittlung eines GUID (Globally Unique Identifi er) Signalcodes. Sie müssen für den Betrieb Ihren gewählten Spektrum™ DSM2™/DSMX ® Sender oder Modul an den Empfänger binden. Die vollständige Liste der kompatiblen Sender sehen Sie auf www.bindnfl... -
Seite 6: Vor Dem Flug
Empfängers an. Akku Auswahl und Einbau 1. Wir empfehlen den ParkZone 2200mAh 11.1V 25C Li-Po Akku (PKZ1029). 3. Der Akku sollte die gleiche Kapazität, Abmessungen und Gewicht wie der 2. Sollten Sie einen anderen Akku verwenden, muß er mindestens 25C und ParkZone Akku haben, um nicht den Schwerpunkt wesentlich zu verändern. -
Seite 7: Montage Des Höhenruders
Montage des Höhenruders 1. Führen Sie das Rohr durch die Öffnung im Rumpf. 2. Schieben Sie das linke Höhenleitwerk auf das Röhrchen auf. 3. Schieben Sie das linke Höhenleitwerk in die Halterung im Rumpf. 4. Schieben Sie das rechte Höhenleitwerk auf das Röhrchen, dann in die Halterung am Rumpf und verbinden es mit der Halterung des linken Höhen- ruders. -
Seite 8: Montage Des Optionalen Elektrischen Einziehfahrwerkes
Montage des optionalen elektrischen Einziehfahrwerkes. 1. Nehmen Sie die Tragfl äche vom Rumpf und trennen den Steckverbinder der Querruder vom Y- Kabel. 2. Demontieren Sie das starre Fahrwerk. 3. Montieren Sie die Fahrwerksbeine (A) ( PKZ 5717 separat erhältlich) auf den Fahrwerkshalter (B) (EFLG100 separat erhältlich) wie in der Bedienungsanleitung des elektrischen Einziehfahrwerkes beschrieben. -
Seite 9: Test Der Kontrollen
Test der Kontrollen Binden Sie Sender und Empfänger bevor Sie diesen Test durchführen. Bewegen Sie die Kontrollen um sich zu überzeugen, dass die Ruder korrekt arbeiten. Programmieren Sie nach dem Test die Failsafefunktionen. Stellen Sie dabei sicher, dass die Senderkontrollen neutral und das Gas, sowie die Gastrimmung auf niedriger Position stehen. -
Seite 10: Dual Rate
Dual Rate Wir empfehlen die Verwendung eines DSM2/DSMX Senders, der mit Dual Rate High Rate Low Rate Funktion ausgestattet ist. Stellen Sie diese nach Ihren persönlichen Vorlieben nach dem Erstfl ug ein. Querruder 15mm oben/unten 11mm oben/unten Höhenruder 14mm oben/unten 10mm oben/unten Seitenruder 25mm links/rechts... -
Seite 11: Tips Zum Fliegen Und Reparieren
Boden. Hat das Flugzeug den Boden berührt, lassen Sie etwas Die Spitfi re Mk IX sollte wie ein Warbird gefl ogen werden. Seien Sie bitte das Höhenruder nach damit die Maschine nicht wieder vorsichtig mit dem Höhenruder. Insbesondere bei höheren Geschwindigkeiten Bodenberührung... -
Seite 12: Hilfestellung Zur Fehlersuche Und Behebung
Hilfestellung zur Fehlersuche und Behebung Problem mögliche Ursache Lösung Flugzeug nimmt kein Gas Gasstick nicht auf Leerlauf oder Gastrimmung zu hoch. Bringen Sie den Gasstick und die Gastrimmung auf die an, alle anderen Funktionen niedrigste Position. arbeiten einwandfrei. Gasservoweg ist kleiner als 100 %. Stellen Sie sicher, dass der Servoweg auf 100 % steht. -
Seite 13: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Sicherheitshinweise Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing- Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit esetzt wird,zu erheblichen Verletzungen bei Lebewesen und Beschädigungen Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie an Sachgütern führen. -
Seite 14: Kontaktinformationen
Hamburger Straße 10 Hamburger Straße 10 D-25337 Elmshorn D-25337 Elmshorn erklärt das Produkt: Spitfi re Mk IX BNF (PKZ5780) erklärt das Produkt: Spitfi re Mk IX PNP (PKZ5775) declares the product: Spitfi re Mk IX BNF (PKZ5780) declares the product: Spitfi... -
Seite 15: Kontaktinformationen Für Ersatzteile
PKZ5705 Main Wheel Set: Spitfi re Mk IX ParkZone Räder Spitfi re MkIX Spitfi re MklX -Set de roues principales Set ruote princ: Spitfi re Mk IX ParkZone Fahrwerksverkleidungen PKZ5706 LG Fairing Set: Spitfi re Mk IX Spitfi re MklX -Set de carénages Set carenature carrello: Spitfi... - Seite 16 Optional Parts • Optionale Bauteile • Piéces optionnelles • Pezzi opzionali Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFLG100 10 - 15 Main Electric Retracts E-fl ite 10 bis 15 elektr. Hauptfahrwerk Train rentrant 10-15 10 - 15 Carrello retrattile principale PKZ5101 Propeller 10.5 X 9: EXTRA 300 Propeller 10.5 x 9: Extra 300...
- Seite 17 © 2011 Horizon Hobby, Inc. ParkZone, JR, DSMX, DSM2, ModelMatch, Bind-N-Fly, Z-Foam and Plug-N-Play are trademarks or registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
