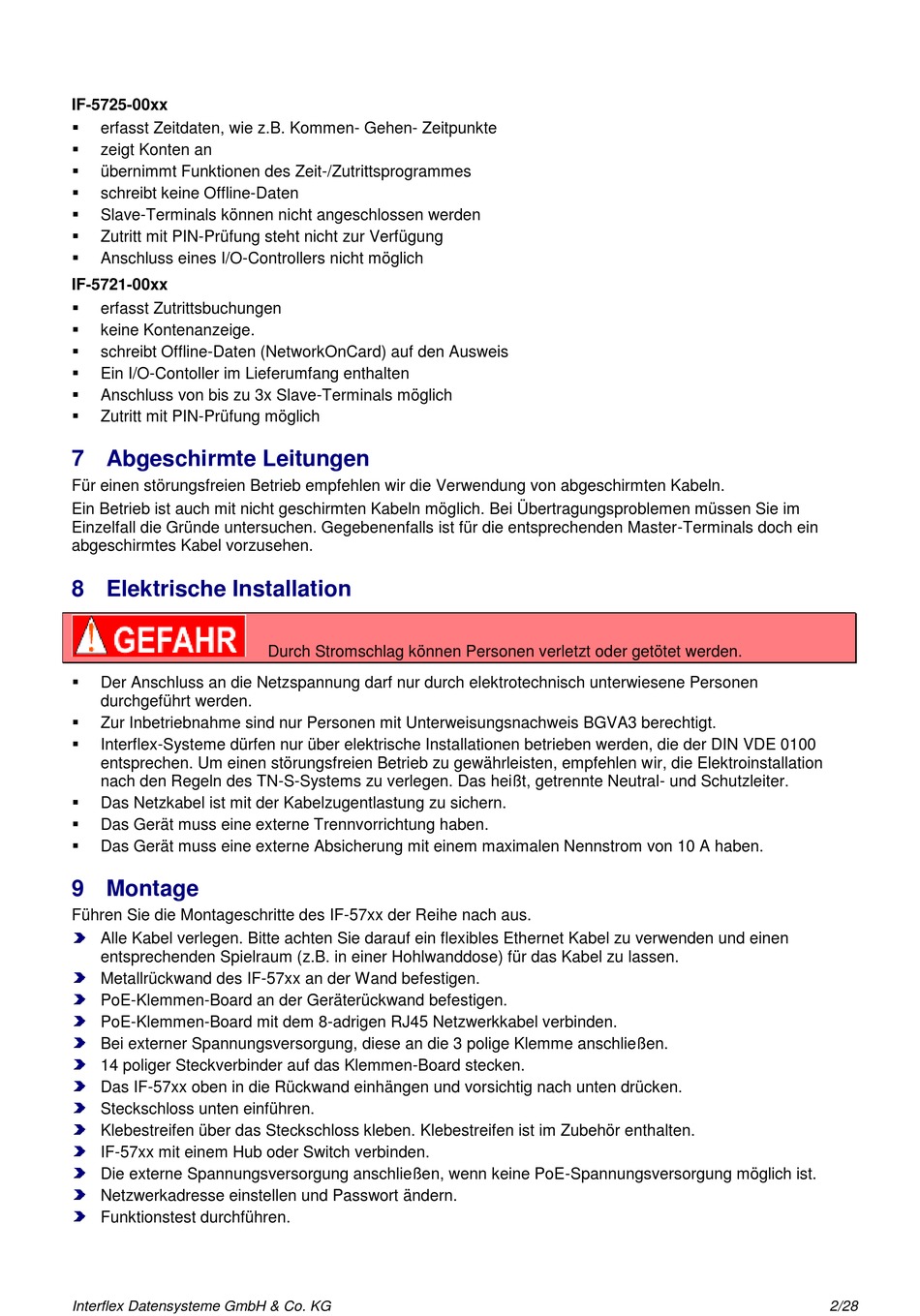

IF-5725-00xx

erfasst Zeitdaten, wie z.B. Kommen- Gehen- Zeitpunkte

zeigt Konten an

übernimmt Funktionen des Zeit-/Zutrittsprogrammes

schreibt keine Offline-Daten

Slave-Terminals können nicht angeschlossen werden

Zutritt mit PIN-Prüfung steht nicht zur Verfügung

Anschluss eines I/O-Controllers nicht möglich
IF-5721-00xx

erfasst Zutrittsbuchungen

keine Kontenanzeige.

schreibt Offline-Daten (NetworkOnCard) auf den Ausweis

Ein I/O-Contoller im Lieferumfang enthalten

Anschluss von bis zu 3x Slave-Terminals möglich

Zutritt mit PIN-Prüfung möglich

7 Abgeschirmte Leitungen

Für einen störungsfreien Betrieb empfehlen wir die Verwendung von abgeschirmten Kabeln.
Ein Betrieb ist auch mit nicht geschirmten Kabeln möglich. Bei Übertragungsproblemen müssen Sie im
Einzelfall die Gründe untersuchen. Gegebenenfalls ist für die entsprechenden Master-Terminals doch ein
abgeschirmtes Kabel vorzusehen.

8 Elektrische Installation


Der Anschluss an die Netzspannung darf nur durch elektrotechnisch unterwiesene Personen
durchgeführt werden.

Zur Inbetriebnahme sind nur Personen mit Unterweisungsnachweis BGVA3 berechtigt.

Interflex-Systeme dürfen nur über elektrische Installationen betrieben werden, die der DIN VDE 0100
entsprechen. Um einen störungsfreien Betrieb zu gewährleisten, empfehlen wir, die Elektroinstallation
nach den Regeln des TN-S-Systems zu verlegen. Das heißt, getrennte Neutral- und Schutzleiter.

Das Netzkabel ist mit der Kabelzugentlastung zu sichern.

Das Gerät muss eine externe Trennvorrichtung haben.

Das Gerät muss eine externe Absicherung mit einem maximalen Nennstrom von 10 A haben.

9 Montage

Führen Sie die Montageschritte des IF-57xx der Reihe nach aus.
Alle Kabel verlegen. Bitte achten Sie darauf ein flexibles Ethernet Kabel zu verwenden und einen
entsprechenden Spielraum (z.B. in einer Hohlwanddose) für das Kabel zu lassen.
Metallrückwand des IF-57xx an der Wand befestigen.
PoE-Klemmen-Board an der Geräterückwand befestigen.
PoE-Klemmen-Board mit dem 8-adrigen RJ45 Netzwerkkabel verbinden.
Bei externer Spannungsversorgung, diese an die 3 polige Klemme anschließen.
14 poliger Steckverbinder auf das Klemmen-Board stecken.
Das IF-57xx oben in die Rückwand einhängen und vorsichtig nach unten drücken.
Steckschloss unten einführen.
Klebestreifen über das Steckschloss kleben. Klebestreifen ist im Zubehör enthalten.
IF-57xx mit einem Hub oder Switch verbinden.
Die externe Spannungsversorgung anschließen, wenn keine PoE-Spannungsversorgung möglich ist.
Netzwerkadresse einstellen und Passwort ändern.
Funktionstest durchführen.
Interflex Datensysteme GmbH & Co. KG
Durch Stromschlag können Personen verletzt oder getötet werden.
