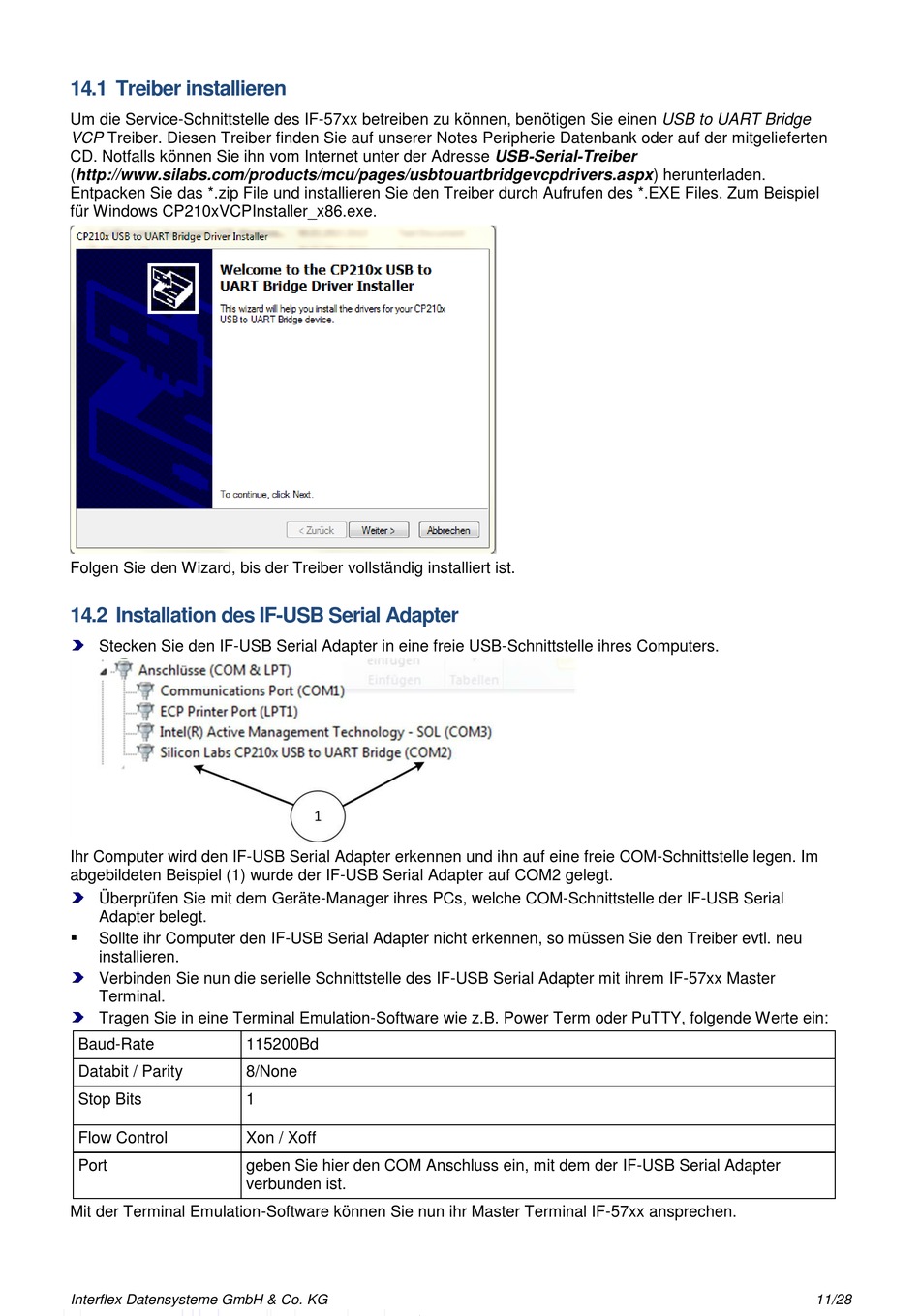

14.1 Treiber installieren

Um die Service-Schnittstelle des IF-57xx betreiben zu können, benötigen Sie einen USB to UART Bridge
VCP Treiber. Diesen Treiber finden Sie auf unserer Notes Peripherie Datenbank oder auf der mitgelieferten
CD. Notfalls können Sie ihn vom Internet unter der Adresse USB-Serial-Treiber
(http://www.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx) herunterladen.
Entpacken Sie das *.zip File und installieren Sie den Treiber durch Aufrufen des *.EXE Files. Zum Beispiel
für Windows CP210xVCPInstaller_x86.exe.
Folgen Sie den Wizard, bis der Treiber vollständig installiert ist.

14.2 Installation des IF-USB Serial Adapter

Stecken Sie den IF-USB Serial Adapter in eine freie USB-Schnittstelle ihres Computers.
Ihr Computer wird den IF-USB Serial Adapter erkennen und ihn auf eine freie COM-Schnittstelle legen. Im
abgebildeten Beispiel (1) wurde der IF-USB Serial Adapter auf COM2 gelegt.
Überprüfen Sie mit dem Geräte-Manager ihres PCs, welche COM-Schnittstelle der IF-USB Serial
Adapter belegt.

Sollte ihr Computer den IF-USB Serial Adapter nicht erkennen, so müssen Sie den Treiber evtl. neu
installieren.
Verbinden Sie nun die serielle Schnittstelle des IF-USB Serial Adapter mit ihrem IF-57xx Master
Terminal.
Tragen Sie in eine Terminal Emulation-Software wie z.B. Power Term oder PuTTY, folgende Werte ein:
Baud-Rate
Databit / Parity
Stop Bits
Flow Control
Port
Mit der Terminal Emulation-Software können Sie nun ihr Master Terminal IF-57xx ansprechen.
Interflex Datensysteme GmbH & Co. KG
115200Bd
8/None
1
Xon / Xoff
geben Sie hier den COM Anschluss ein, mit dem der IF-USB Serial Adapter
verbunden ist.
11/28
