19.2 Serielle Erweiterung

Eine serielle Schnittstelle dient als Erweiterung für ein IF-57xx Master-Terminal.
Dieser Expander dient dazu ein serielles Gerät wie z.B. einen Barcodeleser
anzuschließen.

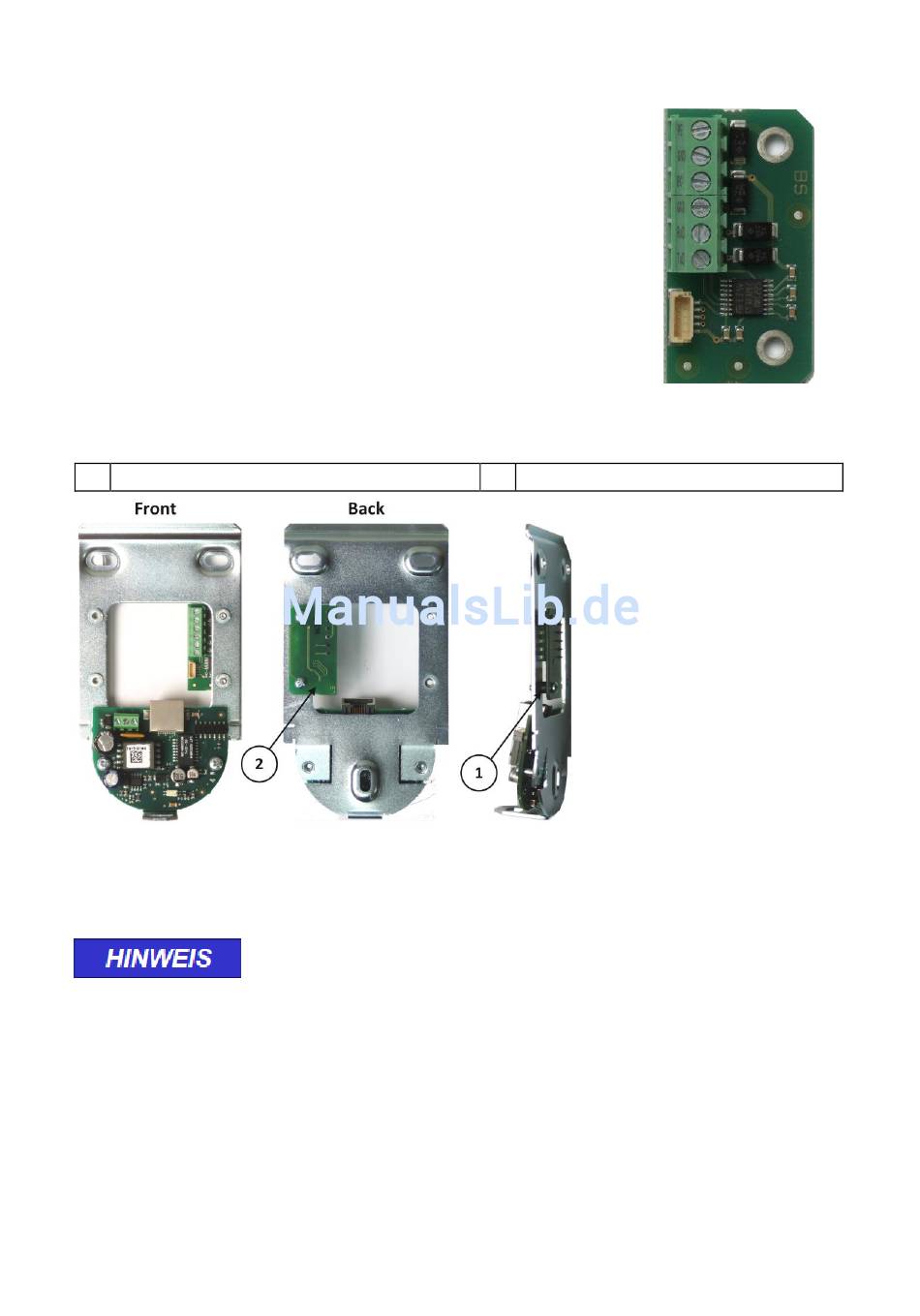

19.2.1 Befestigung des IF-57xx

1 Abstandshülsen
Gehäuserückwand des IF-57xx mit einem IF-57xx
Der IF-57xx wird mit 2 Schrauben und 2 Abstandshülsen an der Gehäuserückwand des IF-57xx
Masterterminals befestigt. Um Kurzschlüsse zu vermeiden, bringen Sie die beiden Abstandshülsen zwischen
der Gehäuserückwand und dem IF-57xx an (siehe Abbildung).
benötigen Sie einen Spacer Bestellnummer 75-5735-0001 (schwarz) / 75-5735-0002 (weiß).
