14 Serviceschnittstelle

Zum Service benötigen Sie das Service-Kit 75-99-0006. In diesem Kit ist der Seriell/USB-Wandler, sowie ein
14 poliges Flachbandkabel mit einem 14 poligen Adapterboard, enthalten. Eine detaillierte Beschreibung
finden Sie in der Anleitung 95-10304 welche dem Service-Kit beiliegt.

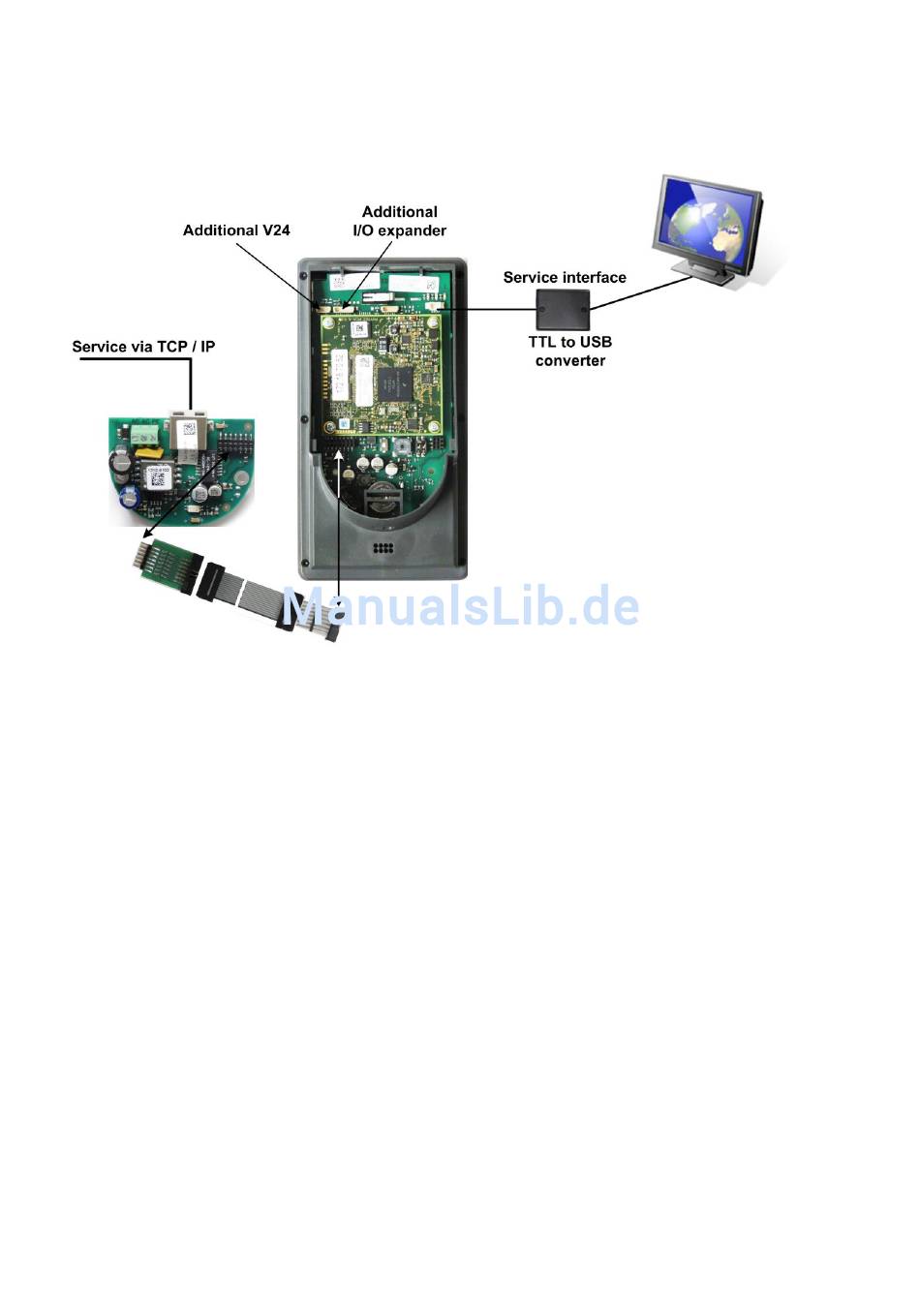

Eine Service-Verbindung ist möglich durch:
1. Die Service-Schnittstelle welche über einen Seriell / USB-Wandler (Bestellnummer:
75-99-0006).angeschlossen wird.
2. Über TCP/IP mit Telnet oder SSH.
Mit Hilfe eines Remote-Programms wie PuTTY können dann die entsprechenden OC-Task Kommandos
abgesetzt werden. Beachten Sie die Einstellung von 115 200 Bd. sowie Xon Xoff, wenn der TTL/USB
Wandler benutzt wird.
Interflex Datensysteme GmbH & Co. KG 10/28
