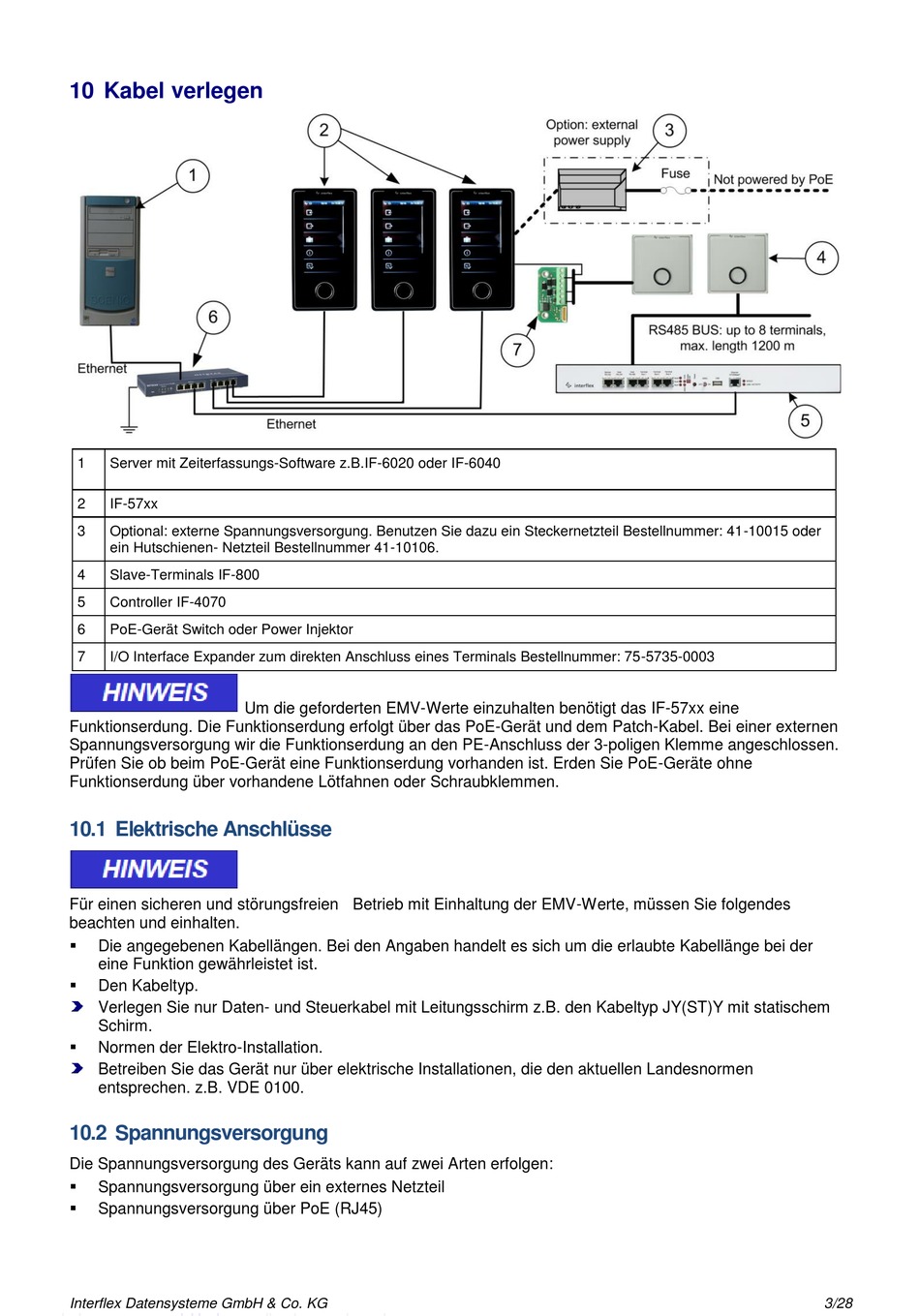

10 Kabel verlegen

1 Server mit Zeiterfassungs-Software z.B.IF-6020 oder IF-6040
2 IF-57xx
3 Optional: externe Spannungsversorgung. Benutzen Sie dazu ein Steckernetzteil Bestellnummer: 41-10015 oder
ein Hutschienen- Netzteil Bestellnummer 41-10106.
4 Slave-Terminals IF-800
5 Controller IF-4070
6 PoE-Gerät Switch oder Power Injektor
7 I/O Interface Expander zum direkten Anschluss eines Terminals Bestellnummer: 75-5735-0003
Funktionserdung. Die Funktionserdung erfolgt über das PoE-Gerät und dem Patch-Kabel. Bei einer externen
Spannungsversorgung wir die Funktionserdung an den PE-Anschluss der 3-poligen Klemme angeschlossen.
Prüfen Sie ob beim PoE-Gerät eine Funktionserdung vorhanden ist. Erden Sie PoE-Geräte ohne
Funktionserdung über vorhandene Lötfahnen oder Schraubklemmen.
10.1 Elektrische Anschlüsse
Für einen sicheren und störungsfreien Betrieb mit Einhaltung der EMV-Werte, müssen Sie folgendes
beachten und einhalten.

Die angegebenen Kabellängen. Bei den Angaben handelt es sich um die erlaubte Kabellänge bei der
eine Funktion gewährleistet ist.

Den Kabeltyp.
Verlegen Sie nur Daten- und Steuerkabel mit Leitungsschirm z.B. den Kabeltyp JY(ST)Y mit statischem
Schirm.

Normen der Elektro-Installation.
Betreiben Sie das Gerät nur über elektrische Installationen, die den aktuellen Landesnormen
entsprechen. z.B. VDE 0100.

10.2 Spannungsversorgung

Die Spannungsversorgung des Geräts kann auf zwei Arten erfolgen:

Spannungsversorgung über ein externes Netzteil

Spannungsversorgung über PoE (RJ45)
Interflex Datensysteme GmbH & Co. KG
Um die geforderten EMV-Werte einzuhalten benötigt das IF-57xx eine
