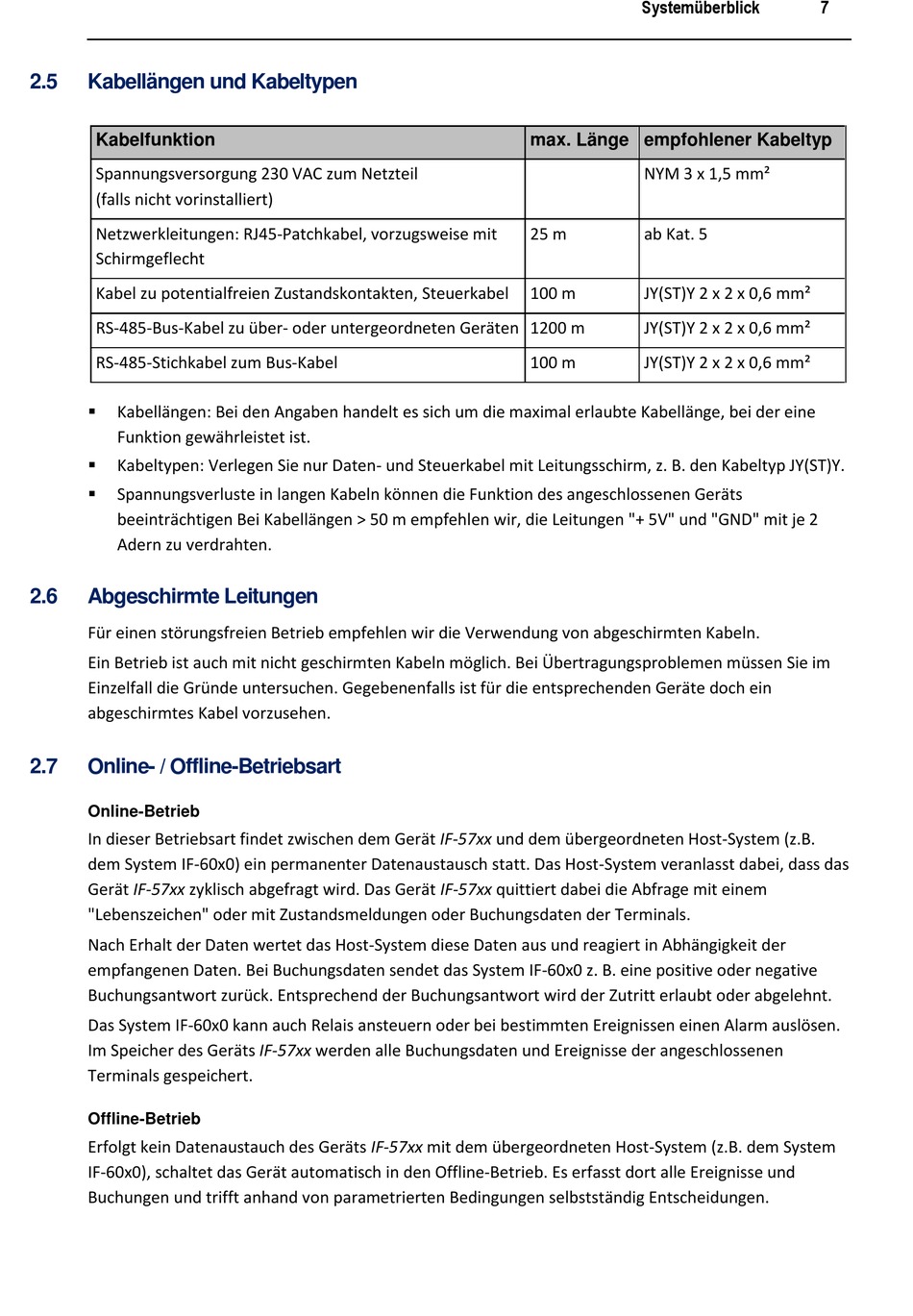

2.5
Kabellängen und Kabeltypen
Kabelfunktion
Spannungsversorgung 230 VAC zum Netzteil
(falls nicht vorinstalliert)
Netzwerkleitungen: RJ45-Patchkabel, vorzugsweise mit
Schirmgeflecht
Kabel zu potentialfreien Zustandskontakten, Steuerkabel
RS-485-Bus-Kabel zu über- oder untergeordneten Geräten 1200 m
RS-485-Stichkabel zum Bus-Kabel
Kabellängen: Bei den Angaben handelt es sich um die maximal erlaubte Kabellänge, bei der eine
Funktion gewährleistet ist.
Kabeltypen: Verlegen Sie nur Daten- und Steuerkabel mit Leitungsschirm, z. B. den Kabeltyp JY(ST)Y.
Spannungsverluste in langen Kabeln können die Funktion des angeschlossenen Geräts
beeinträchtigen Bei Kabellängen > 50 m empfehlen wir, die Leitungen "+ 5V" und "GND" mit je 2
Adern zu verdrahten.
2.6
Abgeschirmte Leitungen
Für einen störungsfreien Betrieb empfehlen wir die Verwendung von abgeschirmten Kabeln.
Ein Betrieb ist auch mit nicht geschirmten Kabeln möglich. Bei Übertragungsproblemen müssen Sie im
Einzelfall die Gründe untersuchen. Gegebenenfalls ist für die entsprechenden Geräte doch ein
abgeschirmtes Kabel vorzusehen.
2.7
Online- / Offline-Betriebsart
Online-Betrieb
In dieser Betriebsart findet zwischen dem Gerät IF-57xx und dem übergeordneten Host-System (z.B.
dem System IF-60x0) ein permanenter Datenaustausch statt. Das Host-System veranlasst dabei, dass das
Gerät IF-57xx zyklisch abgefragt wird. Das Gerät IF-57xx quittiert dabei die Abfrage mit einem
"Lebenszeichen" oder mit Zustandsmeldungen oder Buchungsdaten der Terminals.
Nach Erhalt der Daten wertet das Host-System diese Daten aus und reagiert in Abhängigkeit der
empfangenen Daten. Bei Buchungsdaten sendet das System IF-60x0 z. B. eine positive oder negative
Buchungsantwort zurück. Entsprechend der Buchungsantwort wird der Zutritt erlaubt oder abgelehnt.
Das System IF-60x0 kann auch Relais ansteuern oder bei bestimmten Ereignissen einen Alarm auslösen.
Im Speicher des Geräts IF-57xx werden alle Buchungsdaten und Ereignisse der angeschlossenen
Terminals gespeichert.
Offline-Betrieb
Erfolgt kein Datenaustauch des Geräts IF-57xx mit dem übergeordneten Host-System (z.B. dem System
IF-60x0), schaltet das Gerät automatisch in den Offline-Betrieb. Es erfasst dort alle Ereignisse und
Buchungen und trifft anhand von parametrierten Bedingungen selbstständig Entscheidungen.
Systemüberblick
max. Länge empfohlener Kabeltyp
NYM 3 x 1,5 mm²
25 m
ab Kat. 5
100 m
JY(ST)Y 2 x 2 x 0,6 mm²
JY(ST)Y 2 x 2 x 0,6 mm²
100 m
JY(ST)Y 2 x 2 x 0,6 mm²
7
