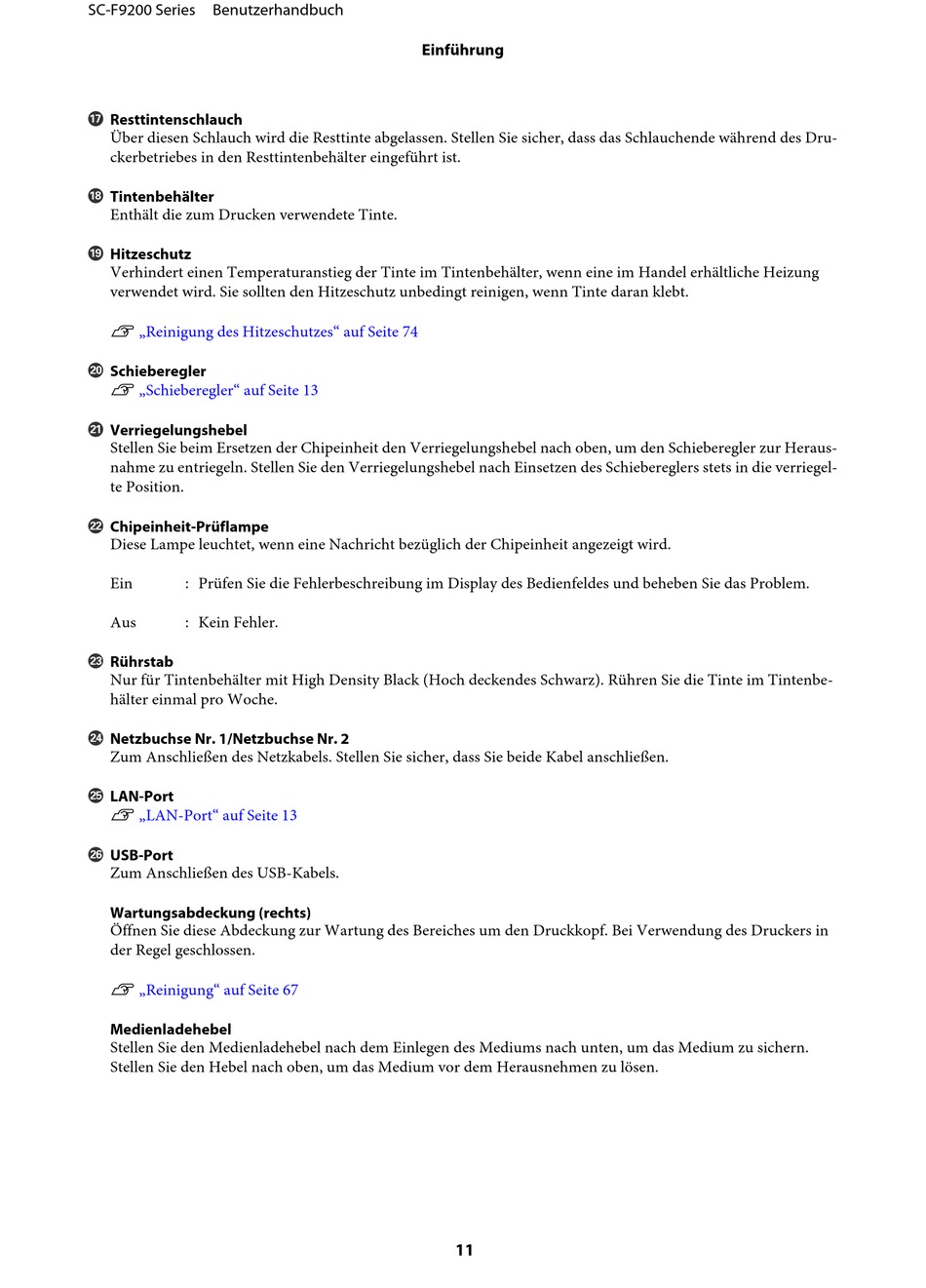

SC-F9200 Series Benutzerhandbuch
Q
Resttintenschlauch
Über diesen Schlauch wird die Resttinte abgelassen. Stellen Sie sicher, dass das Schlauchende während des Dru-
ckerbetriebes in den Resttintenbehälter eingeführt ist.
R
Tintenbehälter
Enthält die zum Drucken verwendete Tinte.
S
Hitzeschutz
Verhindert einen Temperaturanstieg der Tinte im Tintenbehälter, wenn eine im Handel erhältliche Heizung
verwendet wird. Sie sollten den Hitzeschutz unbedingt reinigen, wenn Tinte daran klebt.
„Reinigung des Hitzeschutzes" auf Seite 74
U
T
Schieberegler
„Schieberegler" auf Seite 13
U
U
Verriegelungshebel
Stellen Sie beim Ersetzen der Chipeinheit den Verriegelungshebel nach oben, um den Schieberegler zur Heraus-
nahme zu entriegeln. Stellen Sie den Verriegelungshebel nach Einsetzen des Schiebereglers stets in die verriegel-
te Position.
V
Chipeinheit-Prüflampe
Diese Lampe leuchtet, wenn eine Nachricht bezüglich der Chipeinheit angezeigt wird.
Ein
: Prüfen Sie die Fehlerbeschreibung im Display des Bedienfeldes und beheben Sie das Problem.
Aus
: Kein Fehler.
W
Rührstab
Nur für Tintenbehälter mit High Density Black (Hoch deckendes Schwarz). Rühren Sie die Tinte im Tintenbe-
hälter einmal pro Woche.
X
Netzbuchse Nr. 1/Netzbuchse Nr. 2
Zum Anschließen des Netzkabels. Stellen Sie sicher, dass Sie beide Kabel anschließen.
Y
LAN-Port
„LAN-Port" auf Seite 13
U
Z
USB-Port
Zum Anschließen des USB-Kabels.
a
Wartungsabdeckung (rechts)
Öffnen Sie diese Abdeckung zur Wartung des Bereiches um den Druckkopf. Bei Verwendung des Druckers in
der Regel geschlossen.
„Reinigung" auf Seite 67
U
b
Medienladehebel
Stellen Sie den Medienladehebel nach dem Einlegen des Mediums nach unten, um das Medium zu sichern.
Stellen Sie den Hebel nach oben, um das Medium vor dem Herausnehmen zu lösen.
Einführung
11
