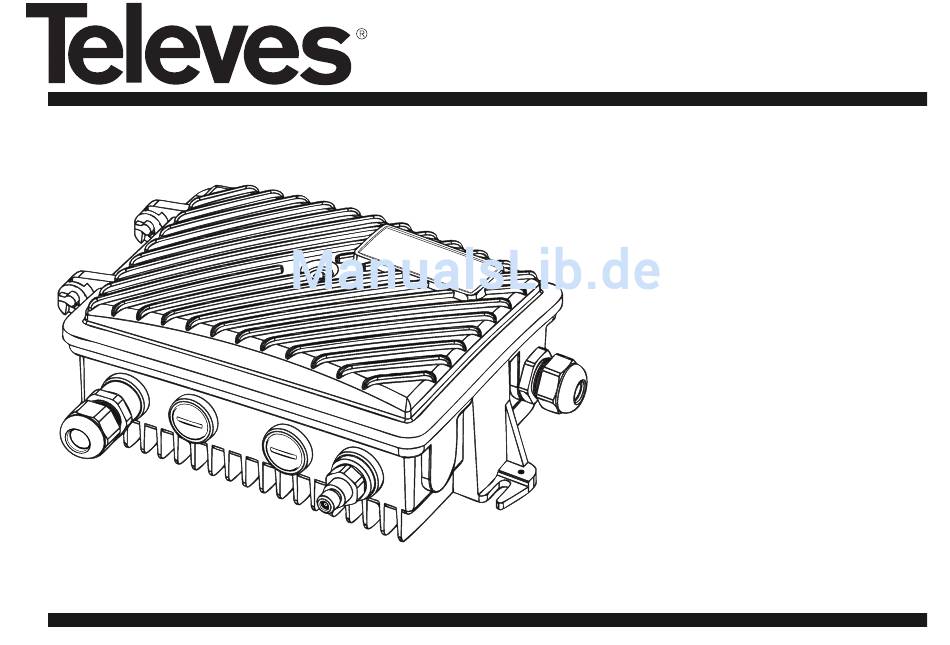

- Seite 1 Recivitore ottico per uso esterno Wetterbeständiger optischer empfänger Ref. 2310 Manuale di istruzioni Bedienungsanleitung © Copyright, Televés S.A.
-
Seite 3: Istruzioni Di Sicurezza Importanti
Manuale di istruzioni Recivitore ottico per uso esterno ISTRUZIONI DI SICUREZZA IMPORTANTI Indicazioni di base per l'installazione: • Prima di utilizzare o collegare l'apparecchio, leggere il presente manuale. • Non ostruire le fessure di ventilazione dell'apparecchio. • Lasciare uno spazio libero sufficiente intorno all'apparecchio per garantire una corretta ventilazione. •... - Seite 4 Manuale di istruzioni Recivitore ottico per uso esterno Istruzioni per la connessione ottica. Per la connessione ottica utilizzare un cavo in fibra monomodale con connettore di tipo SC/APC. Rimuovere il coperchio del connettore ottico presente all'interno dell'apparecchio, oltre al cappuccio del connettore del cavo monofibra. Collegare il cavo all'apparecchio facendo attenzione ad abbinare correttamente le guide di entrambi i connettori e premendo il connettore fino in fondo.
- Seite 5 Manuale di istruzioni Recivitore ottico per uso esterno Caratteristiche tecniche Canale diretto Fase ottica Lunghezza d'onda 1200 - 1600 Attenuazione di riflessione ottica Intervallo di ingresso ottico (consigliabile) -5 ..+2 Livello massimo di ingresso ottico permanente Fase RF Intervallo di frequenza 87 - 862 950 - 2150 Impedenza...
- Seite 6 Manuale di istruzioni Recivitore ottico per uso esterno Uscita ottica Indicatore del livello di potenza ottica di ritorno trasmessa Alimentazione Rete TX di ritorno 196-264V~ - L9 ci indicherà che la potenza trasmessa dal laser di ritorno è quella giusta. Equalizzatore TV Attenuatore TV APERTURA LASER...
- Seite 7 TX Ottico ottico 4D LASER APERTURE Invisible laser radiation Do not watch directly with optical instruments Class 1M laser product Ref. 2310 F.O. Transmitter SPLITTER 1/4 F.O. RECEIVER With Return Path Receiver 196 - 264 V~ Imax.: 180 mA Fuse: T1AL 250V...
-
Seite 9: Wichtige Sicherheitshinweise
Bedienungsanleitung Wetterbeständiger optischer empfänger WICHTIGE SICHERHEITSHINWEISE Allgemeine Installationsvorschriften: • Lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät anschließen oder in Betrieb nehmen. • Achten Sie darauf, dass die Belüftungsschlitze des Gerätes nicht verstopft sind. • Lassen Sie ausreichend Platz um das Gerät herum, damit eine vorschriftsmäßige Belüftung gewährleistet ist. •... - Seite 10 Bedienungsanleitung Wetterbeständiger optischer empfänger Anleitung für den optischen Anschluss. Für den optischen Anschluss wird ein Singlemode-Kabel mit Steckertyp SC/APC verwendet. Entfernen Sie die Schutzabdeckung des optischen Steckers im Inneren des Gerätes sowie die Kappe des Singlemode-Kabelsteckers. Schließen Sie das Kabel an das Gerät an und achten Sie dabei darauf, dass die Führungen beider Stecker einander gegenüber liegen, indem Sie den Stecker ganz hinein drücken.
- Seite 11 Bedienungsanleitung Wetterbeständiger optischer empfänger Technische Merkmale Direktkanal Optische Phase Wellenlänge 1200 - 1600 Optische Reflexionsdämpfung Optischer Eingang (empfohlen) -5 ..+2 Maximales permanentes optisches Eingangsniveau RF-Phase Frequenzbereich 87 - 862 950 - 2150 Impedanz Reflexionsdämpfung am RF-Ausgang dB typ. >10 >7,5 Phasendämpfer dB typ.
- Seite 12 Bedienungsanleitung Wetterbeständiger optischer empfänger Optischer Ausgang Anzeiger des übertragenen optischen Reflexionsleistungsniveau Spannungsversorgung Netz TX Reflexion 196-264V~ - L9 gibt an, ob die vom Reflexionslaser übertragene Leistung korrekt ist. TV-Equalizer TV-Dämpfer LASERÖFFNUNG LASERKLASSE 1M Erdung- sanschluss Test SAT-Dämpfer Anzeiger des übertragenen optischen Reflexionsleis- RF-Ausgang tungsniveaus - L1 (rot) leuchtet auf, wenn die optische Einfallleis-...
- Seite 13 Optisches TX 4D-Verteiler LASER APERTURE Invisible laser radiation Do not watch directly with optical instruments Class 1M laser product Ref. 2310 F.O. Transmitter SPLITTER 1/4 F.O. RECEIVER With Return Path Receiver 196 - 264 V~ Imax.: 180 mA Fuse: T1AL 250V...
- Seite 14 Televés S.A. Garantie Die Garantiezeit für Televes Produkte beträgt zwei Jahre ab Kaufdatum, für alle Länder der EG. In Ländern die nicht Mitglied der EG sind, gilt die legale Garantie die im Moment der Erwerbs des Geräts angegeben ist. Bewahren Sie Ihre Kau- frechnung um dieses Datum bestimmen zu können.
