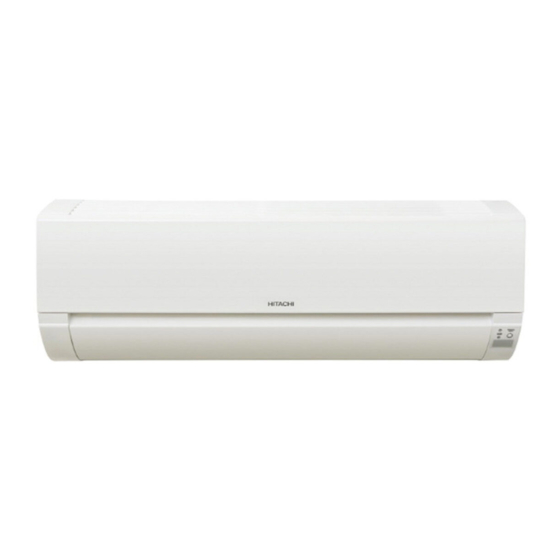

Hitachi RAC-50WPA Installationshandbuch

NUR FÜR WARTUNGSPERSONAL
SPLIT-KLIMAANLAGE
INSTALLATIONSHANDBUCH
Innengerät Außengerät
RAK-50PPA RAC-50WPA
SICHERHEITSHINWEISE
Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
●
Die Inhalte dieses Abschnitts sind für die Gewährleistung der Sicherheit unerlässlich. Achten Sie besonders auf die folgenden
●
Symbole:
WARNUNG ........ Ein falsches Vorgehen bei der Installation kann schwere oder tödliche Verletzungen
!
zur Folge haben.
VORSICHT ......... Eine unsachgemäße Installation kann schwerwiegende Folgen haben.
!
Überprüfen Sie den ordnungsgemäßen Betrieb des Geräts nach der Installation. Erklären Sie dem Kunden gemäß
der Beschreibung im Benutzerhandbuch, wie das Gerät ordnungsgemäß betrieben wird.
WARNUNG
!
Beauftragen Sie Ihren Händler oder einen qualifi zierten Techniker mit der Installation des Geräts. Wenn Sie das Gerät selbst installieren,
●
kann es zu Wasserlecks, Kurzschlüssen oder einem Brand kommen.
Beachten Sie bei der Installation die Anweisungen im Installationshandbuch. Eine unsachgemäße Installation kann zu Wasserlecks,
●
Stromschlägen und einem Brand führen.
Stellen Sie sicher, dass die Geräte nur an Stellen montiert werden, die das Gerätegewicht vollständig tragen können. Andernfalls könnten
●
die Geräte herunterfallen und eine Gefahr darstellen.
Beachten Sie bei allen elektrischen Arbeiten die Vorschriften zur Elektroinstallation sowie die im Installationshandbuch beschriebenen
●
Methoden. Verwenden Sie nur für Ihr Land zugelassene Stromkabel.
Verwenden Sie das spezielle Verbindungskabel, um das Innengerät mit dem Außengerät zu verbinden. Stellen Sie sicher, dass alle Anschlüsse
●
fest sitzen, nachdem die Leiter des Kabels mit den entsprechenden Anschlussklemmen verbunden wurden. Ein nicht ordnungsgemäßer
Anschluss oder lockere Kontakte können Überhitzung und Feuer zur Folge haben.
Verwenden Sie die angegebenen Komponenten für die Installationsarbeiten. Andernfalls können die Geräte umfallen, oder es kann zu einem
●
Wasserleck, Stromschlag und Brand kommen.
Verwenden Sie ausschließlich die angegebenen Rohrleitungen für R410A. Die Verwendung anderer Leitungen kann Defekte an den
●
Kupferleitungen oder Störungen zur Folge haben.
Bei der Installation oder beim Ausbau einer Klimaanlage ist nur das vorgegebene Kältemittel (R410A) zulässig – es darf keine Luft oder
●
Feuchtigkeit im Kühlkreislauf verbleiben. Andernfalls kann der Druck im Kühlkreislauf übermäßig ansteigen, so dass es zu einer Rissbildung
kommen kann.
Sorgen Sie für eine gute Belüftung, falls ein Kältemittelleck während der Arbeit auftritt. Bei Kontakt von Kältemittelgas mit Feuer können
●
giftige Dämpfe entstehen.
Vergewissern Sie sich nach Abschluss der Installation, dass kein Kältemittelleck vorhanden ist. Falls Kältemittel in den Raum austritt und
●
mit Feuer in Kontakt kommt (z. B. durch Heizlüfter oder Gasheizgebläse) können giftige Dämpfe entstehen.
Nicht autorisierte Veränderungen an der Klimaanlage können gefährlich sein. Im Falle einer Funktionsstörung wenden Sie sich an einen
●
Techniker oder Elektriker, der für die Installation und Wartung von Klimaanlagen qualifi ziert ist. Unsachgemäße Reparaturarbeiten können
zu Wasserlecks, Stromschlägen, Brand usw. führen.
VORSICHT
!
Ein Trennschalter oder eine Sicherung (16 A, träge) muss installiert sein. Ohne Trennschalter oder Sicherung besteht
●
die Gefahr eines Stromschlags.
Für die Stromversorgung des Außengeräts muss ein Hauptschalter mit einem Kontaktabstand von mehr als 3 mm installiert werden.
Installieren Sie das Gerät nicht in der Nähe von Orten, an denen sich entzündbare Gase befi nden. Das Außengerät kann
●
in Brand geraten, wenn in seiner Nähe entzündbare Gase entweichen.
Stellen Sie bei der Installation des Abfl ussschlauchs einen gleichmäßigen Wasserfl uss sicher.
●
Die Rohrleitungen müssen mit maximal 1 m Abstand zwischen den Halterungen befestigt werden.
●
Installation der Montageplatte, Wanddurchführung und Installation des Rohrschutzes
1
VORSICHT
!
Das Wasser im Wasserbehälter des Innengeräts kann links am Gerät abgelassen werden.
●
Daher muss die Montageplatte horizontal oder leicht in Richtung des Abfl ussschlauchs geneigt
montiert werden. Andernfalls kann Kondenswasser aus dem Wasserbehälter überlaufen.
Direktmontage an der Wand
Nutzen Sie Träger in der Wand, um die Montageplatte sicher zu befestigen.
●
30 mm
133 mm
65 mm
100 mm DE LA UNIDAD
100 mm
45 mm
790 mm
Kennzeichnung
Schraube für Montageplatte
Mehr als 4 Schrauben
verwenden.
Leitung
Installationsverfahren und Vorsichtsmaßnahmen
Vorgehensweise zur Befestigung der Montageplatte.
●
1. Bohren Sie Löcher in 2. Setzen Sie Dübel in
die Wand. die Löcher ein.
(Wie unten abgebildet) (Wie unten abgebildet)
Wand
1 Montageplatte mehr als 50 mm
Dübel
2 Schraube
32 mm
Wand
Befestigung der Fernbedienungshalterung.
●
1. Bohren Sie Löcher in die Wand. 2. Setzen Sie Dübel in die Löcher ein.
(Wie unten abgebildet) (Wie unten abgebildet)
Wand
Fernbedienung
3
shalterung
20 mm
Wanddurchführung und Installation des Rohrschutzes
Bohren Sie ein Loch mit
●
65 mm Durchmesser in die Innen Außen
Wand, das zur Außenseite
2 ~ 5 mm
hin leicht abfällt. Bohren Sie
Mit Kitt
in einem kleinen Winkel in
abdichten
Mit Kitt
die Wand.
abdichten
S c h n e i d e n S i e d e n
●
Rohrschutz entsprechend
der Wandstärke zu.
S p a l t e n i n d e r
●
Rohrschutzhülse müssen
v o l l s t ä n d i g m i t K i t t
WAND
Rohrschutz
abgedichtet werden, damit
kein Regenwasser in den
Rohrschutzhülse
Raum eindringen kann.
< >
IA912: A
Lesen Sie die Installationsanleitung sorgfältig durch, ehe
●
Sie mit dem Einbau beginnen.
Kunden sollten von ihrem Händler über die korrekte
●
Vorgehensweise zur Installation informiert werden.
Für die Installation benötigte Werkzeuge
+ – Schraubendreher Maßband
● ● ●
Säge Bohrmaschine mit Lochsäge ø 65 mm
● ●
S e c h s k a n t s c h r a u b e n s c h l ü s s e l ( 4 m m )
●
Schraubenschlüssel (14, 17, 22, 26, 27 mm)
●
G a s d e t e k t o r R o h r s c h n e i d e r A b d i c h t k i t t
● ● ●
Vinylklebeband Zange Bördelwerkzeug
● ● ●
2 Installation des Innengeräts
VERTIKALE ROHRVERLEGUNG
Vorbereitung
Schließen Sie das Verbindungskabel an.
●
Ziehen Sie die Rohrleitung, das Verbindungskabel und den
●
Abfl ussschlauch heraus.
Installation
Der obere Teil des Innengeräts wird an der Montageplatte eingehängt.
●
24 mm
Der Ansatz am unteren Teil des Innengeräts wird an der Montageplatte eingehängt.
●
Montageplatte
Kühlleitung
45 mm
24 mm
Rohrschutz
Niveau
Abfl ussschlauch
Verbindungskabel
450 mm Montageplatte
ABNEHMEN DES INNENGERÄTS
Drücken Sie die mit PUSH gekennzeichneten
●
Bereiche an der Unterseite des Innengeräts
ein, und ziehen Sie die Bodenplatte zu sich
hin. Die Klemmen lösen sich von der fest
Ö f f n u n g f ü r
installierten Platte.
Rohrleitung
(Die PUSH-Bereiche zum Eindrücken sind
Gewicht
in dieser Abbildung durch zwei Pfeile
gekennzeichnet.)
3. Befestigen Sie die Montageplatte
HORIZONTALE ROHRVERLEGUNG
mit 4,1 x 32 mm-Schraube.
Vorbereitung
(Wie unten abgebildet)
Wechseln des Abfl ussschlauchs und Installationsverfahren.
Decke
Tauschen Sie bei der horizontalen Rohrverlegung die Positionen von Abfl ussschlauch und Abfl usskappe
●
wie unten abgebildet aus. Führen Sie den Abflussschlauch ein, bis sich das Isoliermaterial
auffaltet.
Ziehen Sie die Abfl usskappe mit einer Zange ab.
●
(Auf diese Weise lässt sich die Abfl usskappe leichter entfernen.)
Schraube 4,1 x 32 mm
5 Schraube
Dübel
Abfl usskappe
Bis hier einsetzen
Bei nicht ordnungsgemäßem Einsetzen kann Kondenswasser austreten.
VORSICHT
WARNUNG !
!
Achten Sie darauf, dass das
Kabel nicht mit Metall in der
Horizontale und vertikale Rohrverlegung – Öffnungen herstellen
Wand in Berührung kommt.
Verwenden Sie den Rohrschutz,
Verwenden Sie bei der horizontalen oder vertikalen Rohrverlegung
●
wenn das Kabel durch die
ein Messer, um Öffnungen wie in der Abbildung dargestellt
Wand geführt wird, um mögliche
herzustellen. Glätten Sie anschließend die Ränder der Öffnungen
Schäden durch Mäuse zu
mit einer Feile.
verhindern.
W e n n d i e Ö f f n u n g n i c h t
Rohrhalterung
vollständig abgedichtet ist, kann
Luft mit hoher Luftfeuchtigkeit
v o n a u ß e n h i n e i n s t r ö m e n
u n d K o n d e n s w a s s e r
Leitung nach dem
heruntertropfen.
Herunterbiegen nach
oben ziehen
Wahl des Montageorts
(Beachten Sie die folgenden Punkte und holen Sie die Genehmigung des Kunden ein, ehe Sie mit der Installation beginnen).
WARNUNG
!
Das Gerät sollte an einer stabilen, vibrationsfreien Position angebracht
●
werden, die das Gerätegewicht vollständig tragen kann
VORSICHT
!
Es dürfen sich keine Wärmequellen in der Nähe befi nden, und der
●
Luftauslass darf nicht blockiert sein.
Die Mindestabstände von oben, rechts und links sind in der nachfolgenden
●
Abbildung dargestellt.
Messer
Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen
●
werden kann und die Leitungsverbindung mit dem Außengerät möglich ist.
Um elektrische Störungen zu vermeiden, sollte das Gerät sowie die
●
Fernbedienung in einem Abstand von mindestens einem Meter zu Radio,
Fernseher und Wechselrichter-Glühlampen aufgestellt werden.
Um Fehler bei der Signalübertragung von der Fernbedienung zu vermeiden,
●
halten Sie mit der Fernbedienung einen möglichst großen Abstand
zu Hochfrequenzmaschinen und drahtlosen Hochleistungssystemen ein.
Die Einbauhöhe für das Innengerät muss mindestens 2,3 m betragen.
●
Komponenten des Innengeräts
Nr . Artikel Mge Richtung der Rohrleitungen
Montageplatte
1
6 Richtungen sind zulässig:
Schraube für Montageplatte
horizontal im rechten Winkel zum
6
Gerät, vertikal nach unten von
( 4 , 1 x 3 2 )
der rechten Seite, horizontal nach
außen von der rechten Seite und
Fernbedienungshalterung
horizontal nach links.
Biegen Sie die Rohrleitung an
1
der linken Geräteseite nicht nach
unten.
AAA-Batterien
Abmessungen des Montageständers
2
(Einheit: mm)
Montageständer
Schraube für
Fernbedienungshalterung
2
Fernbedienung
1
Luftreinigungsfi lter
2
Komponenten des Außengeräts
Nr. Artikel Mge
Stopfen
3
Abfl ussleitung
1
Stopfen
1
Verbindungskabel, Rohrleitungen
und Abfl ussschlauch
müssen mit Vinylklebeband
zusammengebunden werden.
Montageplatte
! VORSICHT
Heben Sie das
Ziehen Sie den unteren Teil des
Gerätegehäuse
an und drücken Innengeräts nach außen, um zu
Sie es dann überprüfen, ob das Gerät an der
nach unten.
Montageplatte eingehängt ist.
Bei unsachgemäßer Installation
kann es zu Vibrationen und
Geräuschentwicklung kommen.
Ansatz
Bereiche zum Eindrücken (PUSH)
Abfl usskappe Abfl ussschlauch
Abfl ussschlauch
Bis hier einsetzen
Öffnungen
Drehen Sie die Rohrleitung und halten Sie dabei die
●
Rohrhalterung im unteren Bereich mit der Hand fest.
WARNUNG
!
Das Außengerät muss an einer Stelle montiert werden, die das hohe Gewicht
●
. tragen kann. Andernfalls verstärken sich Geräusche und Vibrationen.
VORSICHT
!
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder Regen aus.
●
Darüber hinaus ist eine gute und hindernisfreie Belüftung erforderlich.
Die vom Gerät abgegebene Luft sollte nicht direkt auf Tiere oder Pfl anzen
●
gerichtet sein.
Die Mindestabstände vom Gerät nach oben, links, rechts und vorn sind
●
in der nachfolgenden Abbildung dargestellt. Mindestens drei dieser
Außenfl ächen müssen sich im Freien befi nden.
Achten Sie darauf, dass die vom Gerät abgegebene Warmluft und
●
Geräusche keine Nachbarn stören.
Installieren Sie das Gerät nicht an einer Stelle, an der entzündliche Gase,
●
Dampf, Öl oder Rauch auftreten.
Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen
●
werden kann.
Positionieren Sie das Außengerät und sein Verbindungskabel in einem
●
Abstand von mindestens 1 m von Antennen oder Signalleitungen von
Fernsehgeräten, Radios oder Telefonen. Dadurch werden elektrische
Störungen vermieden.
Installieren Sie das Außengerät so, dass es keinem starken Wind ausgesetzt
●
wird. Der Lüftermotor könnte beschädigt werden.
Installation von !
Innen- und Außengerät
Wenn die Leitungslänge mehr als 8 m beträgt, fügen
Horizontal
Sie 10 Gramm Kältemittel R410A pro zusätzlichen
im rechten Winkel
Meter hinzu. Dennoch sollte die Leitungslänge nicht
zum Gerät
mehr als 20 m betragen.
Anschluss
Achten Sie
darauf, alle
Öffnungen
mehr als 50 mm
und Spalten
mit Kitt
abzudichten.
mehr als 100 mm
für das Außengerät
mehr als 200 mm
mehr als 50 mm,
bei Installation an
mehr als 100 mm
der Balkondecke
So viel Abstand wie
möglich lassen
mehr als 100 mm
mehr als
200 mm
mehr als
700 mm
INSTALLATION DER KÜHLLEITUNGEN NACH DEM ANSCHLIESSEN
Die Kühlleitungen müssen so angepasst werden, dass sie
●
in die Wandöffnung passen, und dann für den Anschluss
vorbereitet werden.
Die Klemmen der beiden angeschlossenen Leitungen müssen
●
mit einer für den Klemmenanschluss vorgesehenen Isolierung
abgedeckt werden. Anschließend werden die Leitungen mit
Rohrisolierung umhüllt.
Schließen Sie das Verbindungskabel an, nachdem Sie
●
die Abdeckung des Schaltkastens entfernt haben. (Siehe
ANSCHLUSS DES STROMKABELS.)
Richten Sie die Komponenten aus und verstauen Sie das
●
Verbindungskabel und die Kühlleitungen im verfügbaren Platz
unter dem Innengerät. Sichern Sie die Leitungen mit einem
Leitungshalter.
Halter
Rohrisolierung (muss alle 120 mm
mit Vinylklebeband umwickelt sein).
Die Befestigung des Leitungshalters ist an zwei Stellen möglich.
●
Wählen Sie die günstigere Position.
ANSCHLUSS DER KÜHLLEITUNG WÄHREND DER INSTALLATION
DES INNENGERÄTS
Vorbereitung für die Installation der Kühlleitungen
Die Kühlleitungen und das Verbindungskabel werden
●
umgeformt und angeschlossen.
Die Position der Kühlleitungsenden ist durch das Symbol
●
„ " gekennzeichnet.
Mit kleinem Radius zu
einem Bogen biegen
Installation
Hängen Sie das Innengerät an der Montageplatte ein. Drücken Sie den
unteren Geräteteil mit Hilfe der Stütze an der Rückseite des Innengeräts
um 15 cm nach vorne.
Führen Sie den Abfl ussschlauch durch die Wandöffnung.
●
Umhüllen Sie die Kühlleitungen nach ihrem Anschluss mit
●
Rohrisolierung.
Schließen Sie das Verbindungskabel an, nachdem Sie die Abdeckung
●
des Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES
STROMKABELS.)
Nach dem Ausrichten der Komponenten werden die Verbindungsleitung
●
und die Kühlleitungen in den verfügbaren Platz im Innengerät eingesetzt.
Der Ansatz des Innengeräts muss an der Montageplatte eingehängt
●
werden.
Rohrwärmeisolierung
Ziehen Sie diesen Teil
Rohrschutz
während des Anschlusses
Abfl ussschlauch
der Kühlleitungen nach
Verbindung
vorne, um die Arbeit zu
wird
erleichtern.
hergestellt ...
Verbindungsleitung
Kabel
Kühlleitung
3 Installation des Abfl ussschlauchs
Ansammlung von
Kanal
Kondenswasser
Nach oben
Ansammlung von
gebogen
Kondenswasser
Die Seite für die Installation des Abfl ussschlauchs kann frei gewählt werden (rechts
!
oder links). Stellen Sie bei der Installation des Innengeräts einen ungehinderten
VORSICHT Kondenswasserfl uss sicher. (Durch Unachtsamkeit kann es zu Wasserlecks kommen.)
VORSICHT
mehr als 100 mm
mindestens 2.300 mm
Dübel
Die Innenleitungen sollten
d u r c h d i e m i t g e l i e f e r t e
Rohrisolierung ausreichend
isoliert sein. (Sollte die
Isolierung nicht ausreichen,
verwenden Sie ein anderes
handelsübliches Produkt).
D e r H ö h e n u n t e r s c h i e d
●
z w i s c h e n I n n e n - u n d
Außengerät muss mit einer
maximalen Höhe von 10 m
aufrechterhalten bleiben.
Das Verbindungsrohr sollte
●
unabhängig von seiner Größe
vollständig mit Rohrisolierung
abgedeckt und anschließend
m i t V i n y l k l e b e b a n d
umwickelt werden. (Die
Umwicklung mit Vinylband
schützt die Isolierung vor
Beschädigung.)
A n s c h l u s s d e s i s o l i e r t e n
Abfl ussschlauchs.
Innendurchmesser 16 mm
Verwenden Sie isolierten
A b f l u s s s c h l a u c h f ü r d i e
Verlegung der Innenleitungen
(handelsübliches Produkt).
Abfl ussschlauch
Verbindungsleitung
Rohrleitung
! VORSICHT
D a s G u m m i b a n d z u r
●
Befestigung der Isolierung darf
nicht zu fest angezogen werden,
da sonst die Wärmeisolation
beschädigt wird und es
zu Kondenswasserbildung
kommen kann.
Rohrleitung
Zu fest angezogenes Gummiband
VORSICHT
!
Kunststoffkern nach dem
●
Bördeln einpassen, um
d a s E i n d r i n g e n v o n
Kunststoffspänen in die
Leitungen zu verhindern.
weniger
als 5 mm
Ansatz
Haken
ca. 15 cm
Anschlussstelle
Halter
VORSICHT
!
Achten Sie darauf, dass
der Abflussschlauch
fest angeschlossen und
nicht geknickt ist.
