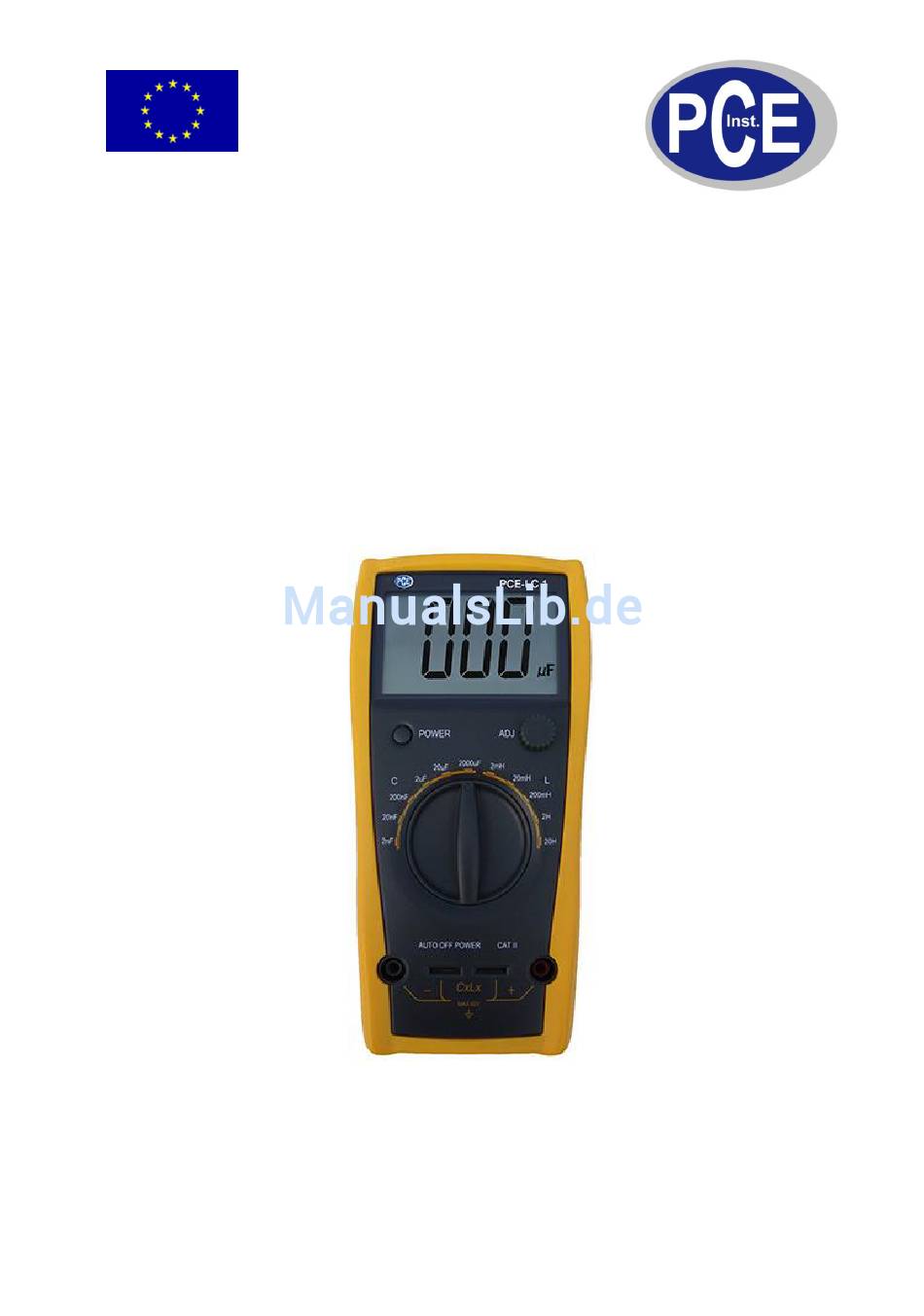

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung LC-Messer PCE-LC 1 Version 1.1 31.05.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ............................. 3 Sicherheit ......................... 3 Warnhinweise ..........................3 Spezifikationen ......................4 Bedienung ........................ 5 Gerätebeschreibung ........................5 Anforderungen vor einer Messung ....................5 Kapazitätsmessung ........................5 Induktivitätsmessung ........................6 Automatische Abschaltung ..................6 Wartung und Reinigung .................... -
Seite 3: Einleitung
Einleitung Das LC-Messgerät PCE-LC 1 ist ein einfach zu bedienender LC-Messer. Dieser LC-Messer misst schnell Spulen und Kondensatoren. Mit dem LC-Messgerät PCE-LC 1 ist eine schnelle Bauteil Selektierung. Das zu messende Bauteil kann einfach über die frontseitig am LC-Messgerät angebrachten Steckbuchsen eingesteckt werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Display LCD Display, max, 1999 Induktivitätsmessung 1µH ~ 20H Kapazitätsmessung 1pF ~ 2000µF Nullstellung Manuelle Nullstellung für Messungen unter 20nF Anzeige „1“ Überbereich Anzeige bei niedriger Batteriespannung Das Batteriesymbol erscheint in der Anzeige 0 – 5 s Abtastrate Arbeitstemperatur 0 ~ 40°C... -
Seite 5: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung Gerätebeschreibung 1. LCD Display: Anzeige von Messwert, Einheit und Batteriesymbol 2. Power-Taste 3. Taste zur Nullstellung 4. Funktionstaste: Bereichsauswahl 5. Eingangsbuchsen 6. Batteriegehäuse Anforderungen vor einer Messung Wenn das Batteriesymbol im Display angezeigt wird, sollte die Batterie ausgewechselt werden ... -
Seite 6: Induktivitätsmessung
BETRIEBSANLEITUNG www.warensortiment.de 4) Wenn Sie beliebige Messkabel verwenden, sollte beachtet werden, dass die Kabel den Messwert verfälschen können. Um den Messfehler zu eliminieren, sollten zuerst die Messkabel im Leerlauf gemessen werden. Dieser Messwert muss dann vom Messwert des Kondensators abgezogen werden, um einen richtigen Messwert zu erhalten. -
Seite 7: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
