Montage-
rahmen
Metall-
wanne
Tischplatte

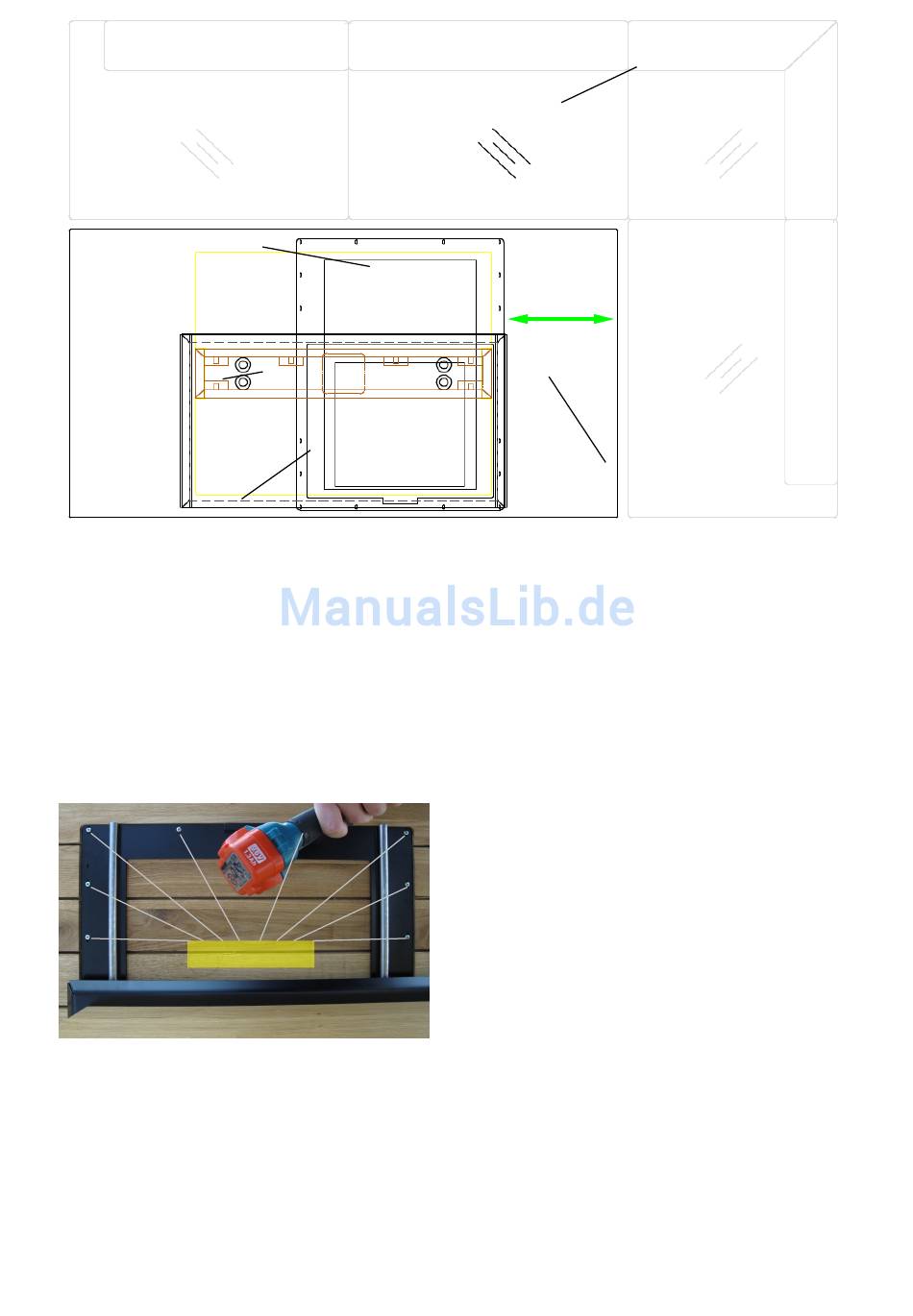

9.R Variante Anbauecke rechts
Die asymmetrisch montierte Metallwanne des Unterbaus muss sich gegenüber der Längsseite der
Bank befinden.
Den verschiebbaren Montagerahmen so weit wie möglich in die Richtung der Ecke der Bank ver-
schieben. Der Verschiebebeschlag befindet sich nun in Grundpostion.
Beim Auflegen der Tischplatte darauf achten, dass der Montagerahmen in die asymmetrisch ange-
ordnete Ausfräsung der Tischplatte einrastet. Den Montagerahmen so positionieren, dass er dicht an
die Bezugskante (siehe Bild) anliegt.
Spax 4,5 x 22
10. Montagerahmen festschrauben
Die Tischplatte mit 16 Spax (4,5 x 22) fixieren.
Hierzu je 8 Spax pro Verschiebeposition ein-
schrauben.
3867_freemotion_UB_unmontiert.ods
kurzer
Platten-
überstand
Bezugskante:
Hier keine Luft!
3 / 4
Bankrücken
Änderungsdatum: 29.08.2011
