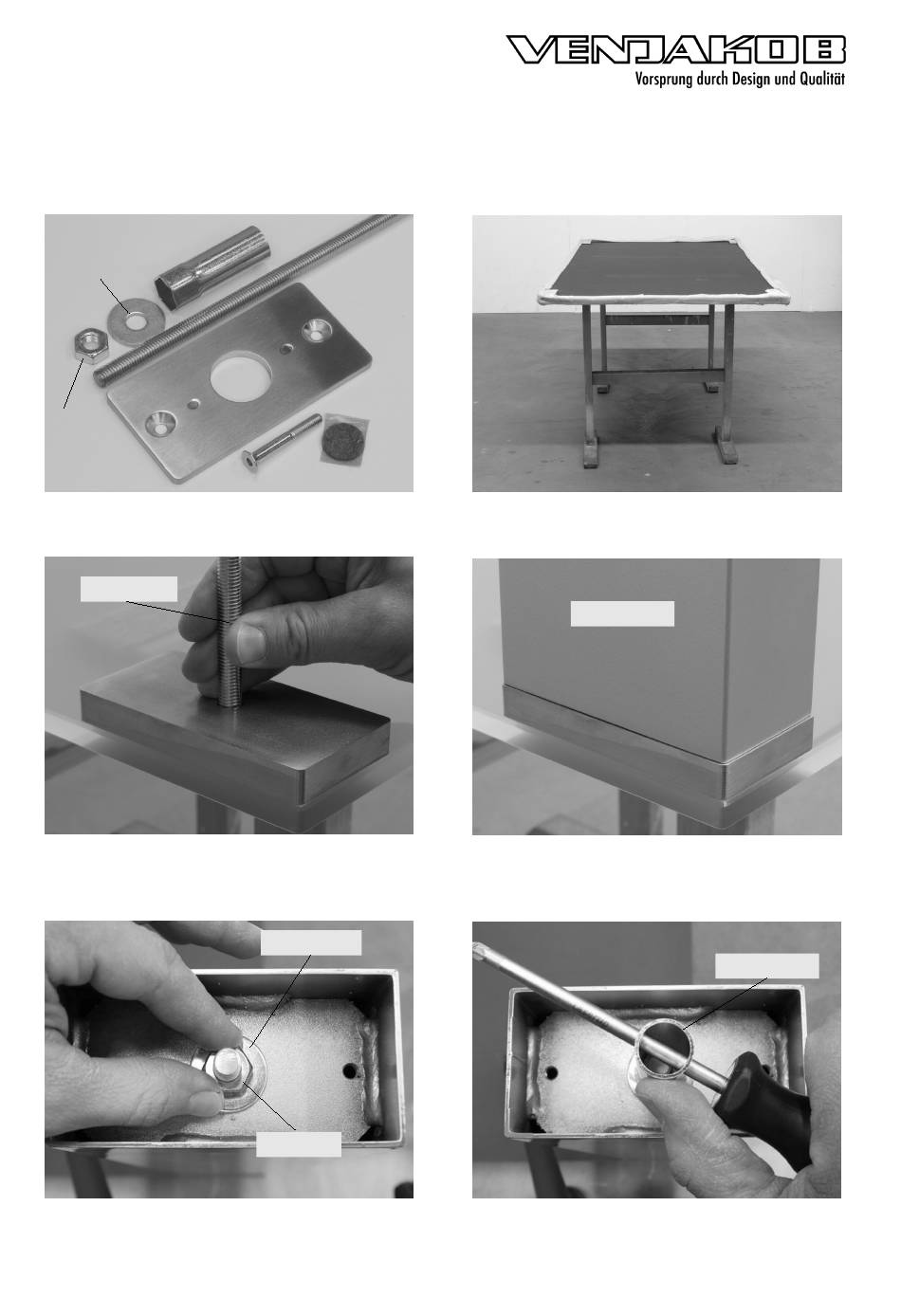

Montageanleitung Esstisch Mod. 3311 - 3314 ESG
mit Metallfuss
1x Steck-
nuss M10
4x U-
Scheibe
4x Fussplatte
4x M10
1. Mitgeliefertes Montagematerial
M10 x 708
3. Die Metall-Grundplatten freilegen und die
Gewindestangen einschrauben.
5. Je eine Unterlegscheibe aufstecken und je
eine Mutter aufschrauben.
4x
M10 x 708
16x Filz
8x M6 x 45
U-Scheibe
M10
Seite 1 / 3
2. Die Glasplatte umgedreht auf gepolsterte
Montageböcke legen. Die Metall-Grundplatten
zeigen nach oben.
Metallfuss
4. Die Metallfüsse auf die Gewindestangen auf-
stecken und mittig auf den Metallplatten aus-
richten.
6. Die Mutter M10 mit Hilfe der mitgelieferten
Stecknuss handfest anziehen.
Stecknuss
Werbung
Verwandte Anleitungen für Venjakob 3311
Inhaltszusammenfassung für Venjakob 3311
- Seite 1 Montageanleitung Esstisch Mod. 3311 - 3314 ESG mit Metallfuss 1x Steck- nuss M10 4x U- Scheibe M10 x 708 4x Fussplatte 4x M10 16x Filz 8x M6 x 45 1. Mitgeliefertes Montagematerial 2. Die Glasplatte umgedreht auf gepolsterte Montageböcke legen. Die Metall-Grundplatten zeigen nach oben.
- Seite 2 Filz M6 x 45 7. Die Fussplatten auflegen und mittig ausrichten. 8. Zum Schutz von empfindlichen Böden je vier Anschließend mit je zwei Schrauben M6 x 45 Filzgleiter aufkleben. (Bei durchgehenden fixieren. Teppichböden nicht zwingend erforderlich.) 9. Fertig vormontierter Tisch. 10.
- Seite 3 13..am Bestimmungsort vorsichtig absetzen. Restliche Verpackung entfernen. 14. Fertiger Tisch. Seite 3 / 3...
- Seite 4 3311 - 3314 metal legs 4x plastic guide 4x wooden piece disc spring 4x M10 x 708 grommet 4x bottom plate 4x M10 16x felt 1x socket key M10 8x M6 x 45 1. fittings 2.
- Seite 5 7. front view of the leg 8. Use the white plastic guide. 9. first spring disc 10. second spring disc bowing upwards again bowing upwards 11. third spring disc 12. fourth spring disc bowing downwards again bowing downwards Seite 2 / 10...
- Seite 6 13. grommet (45 x 11) 14. fix all four screw nuts manually!! (without using tools) ½ – turn 15. Use the socket key together with a screwdriver. Fix all together, but only a half turn! M6 x 45 Filz 16. fix the bottom plates (side clearance 17.
- Seite 7 18. Turn around the table carefully with four 19. … over the edge of the table … hands, … 20. … and place again onto the assembling 21. … now lift up again and bring the table trestles ... into the final position. Seite 4 / 10...
- Seite 8 Unpack the table completely. Seite 5 / 10...
