Venjakob 3453 Montageanleitung

Montageanleitung Mod.
assembly instructions models
1 x
8 x
8 x
M10

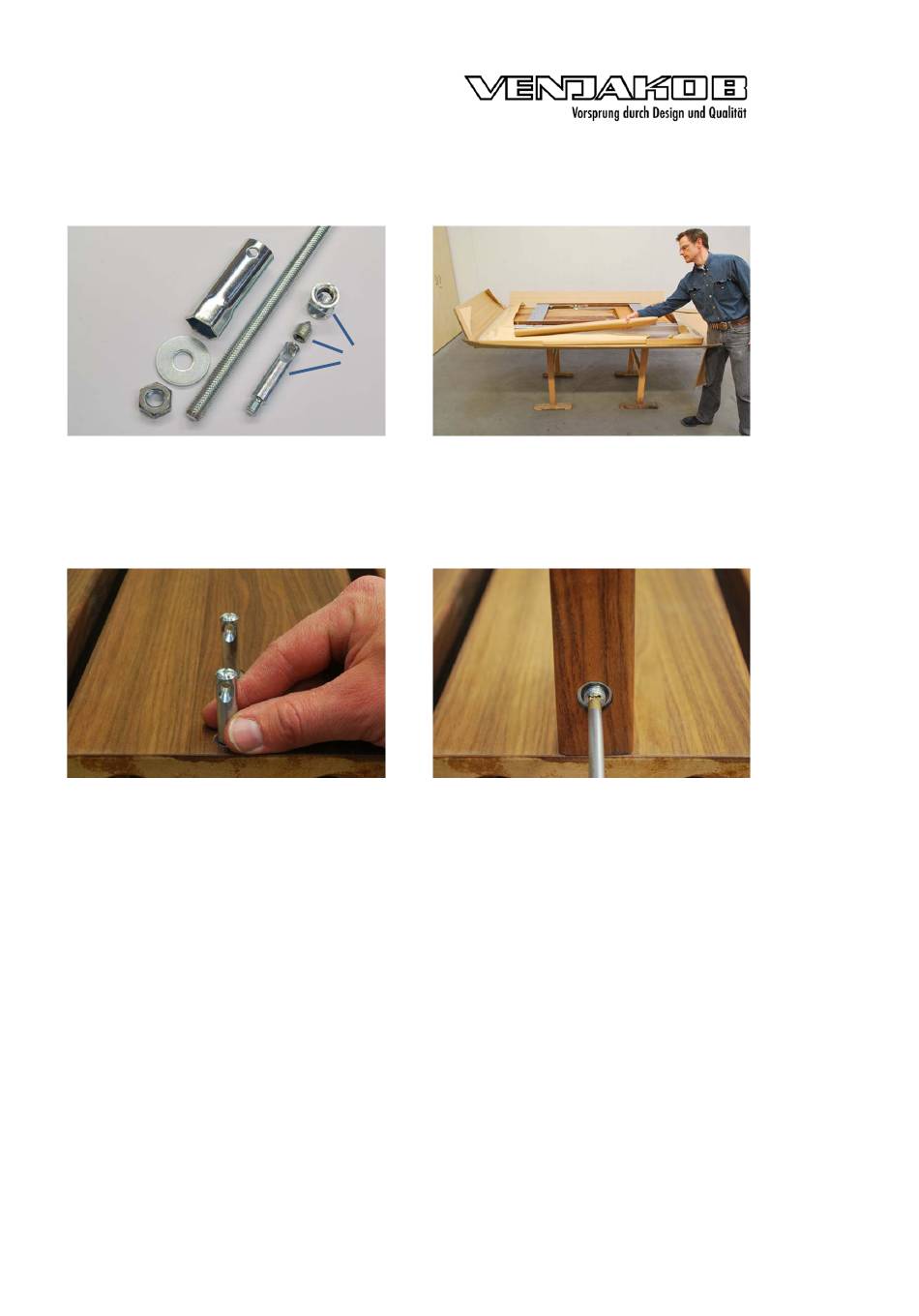

1. Mitgeliefertes Montagematerial.
1. fitting material
3. Die Unterbau-Wangen auspacken. Die Bolzen
in die Muffen der Wangen schrauben.
Die Löcher der Bolzen in die Richtung der
Zargen ausrichten.
3. Unpack frame side parts. Screw bolts into the
bushes in the frame side. Align holes
of the bolts in the direction of the connecting
frame.
3453 – 3455
3453 – 3455
8 x
M10 x 610
4 x
2. Den Oberbau auspacken und auf zwei gepol-
sterte Montageböcke legen.
Die Unterbau-Zarge entnehmen.
2. Unpack table top and put on padded
assembly blocks. Take out connecting frame.
4. Die Verbinder-Muffen in die Zarge stecken. Die
Löcher der Verbinder-Muffen in die Richtung
der Zarge ausrichten. Die Zarge auf die Bolzen
stecken. Mit den Verbinder-Schrauben die Zar-
ge fixieren. Die zweite Wange ebenso mon-
tieren.
4. Put in connection bushes into the connecting
frame. Align holes of the connecting bushes
in direction of the connecting frame. Put
connecting frame onto the bolts. Secure the
frame with the connecting screws. Repeat
for second frame side.
1 / 2
