Venjakob 3953 Montageanleitung
Quicklinks

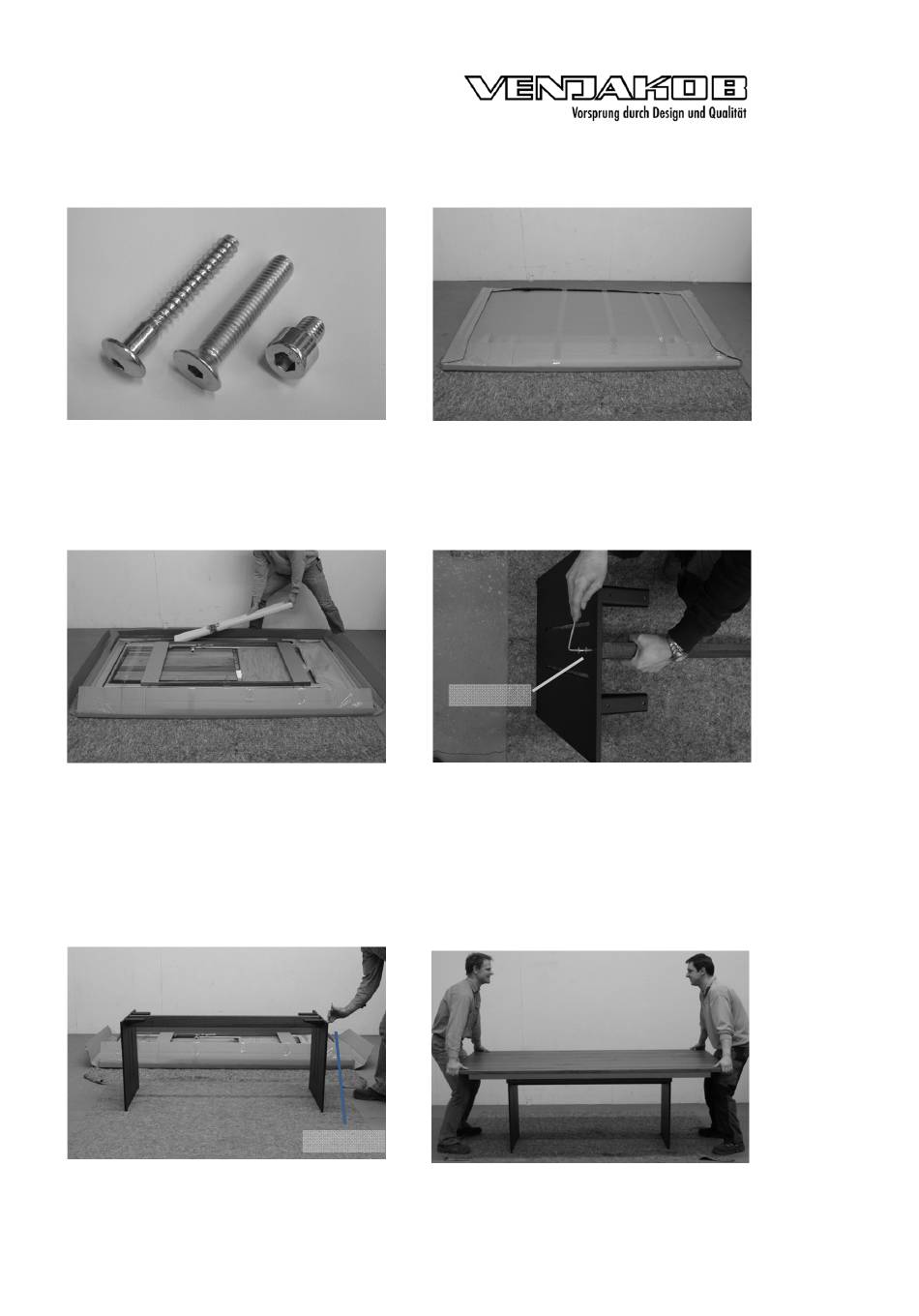

Montageanleitung Mod.
assembly instrcutions
4 x
7 x 50
2 x
M8 x 45
1. Mitgeliefertes Montagematerial.
1. fitting material
3. Die Verpackung des Oberbaus auf der Unter-
seite öffnen und die Holzzarge und das Mont-
agematerial entnehmen.
3. Open packaging on the side and take remove
the wooden connecting frame and the fitting
material.
5. Die zweite Stahlwange ebenfalls mit zwei
Schrauben (7 x 50) fixieren.
5. Attach second metal side frame with two
screws (7 x 50) as well.
3953 – 3955
3953 – 3955
8 x
M8 x 12
2. Den Oberbau (verpackt) auf einen gepolsterten
Untergrund (z.B. Teppich, Packdecke) umge-
dreht ablegen.
2. Put wrapped table top upside down on a
padded surface.
2 x 7 x 50
4. Eine Stahlwange auspacken. Mit zwei Schrau-
Ben (7 x 50) die Holzzarge fixieren. Die klei-
nen Bohrungen der Holzzarge sollen sich
oben befinden.
4. Unwrap metal side frame. Screw on the
wooden connecting frame with 2 screws
(7 x 50). The small drill holes in the connecting
frame should point up.
2 x 7 x 50
6. Den Oberbau auf den Unterbau legen.
6. Put table top on assembled frame.
1 / 2
ET395_deutsch_englisch
