Venjakob 3867 free-motion Montageanleitung

Montageanleitung Mod. 3867 free-motion
6 x
M8 x 600
12 x
M8 x 24
6 x
6 x
M8 x 25
M8 x 35

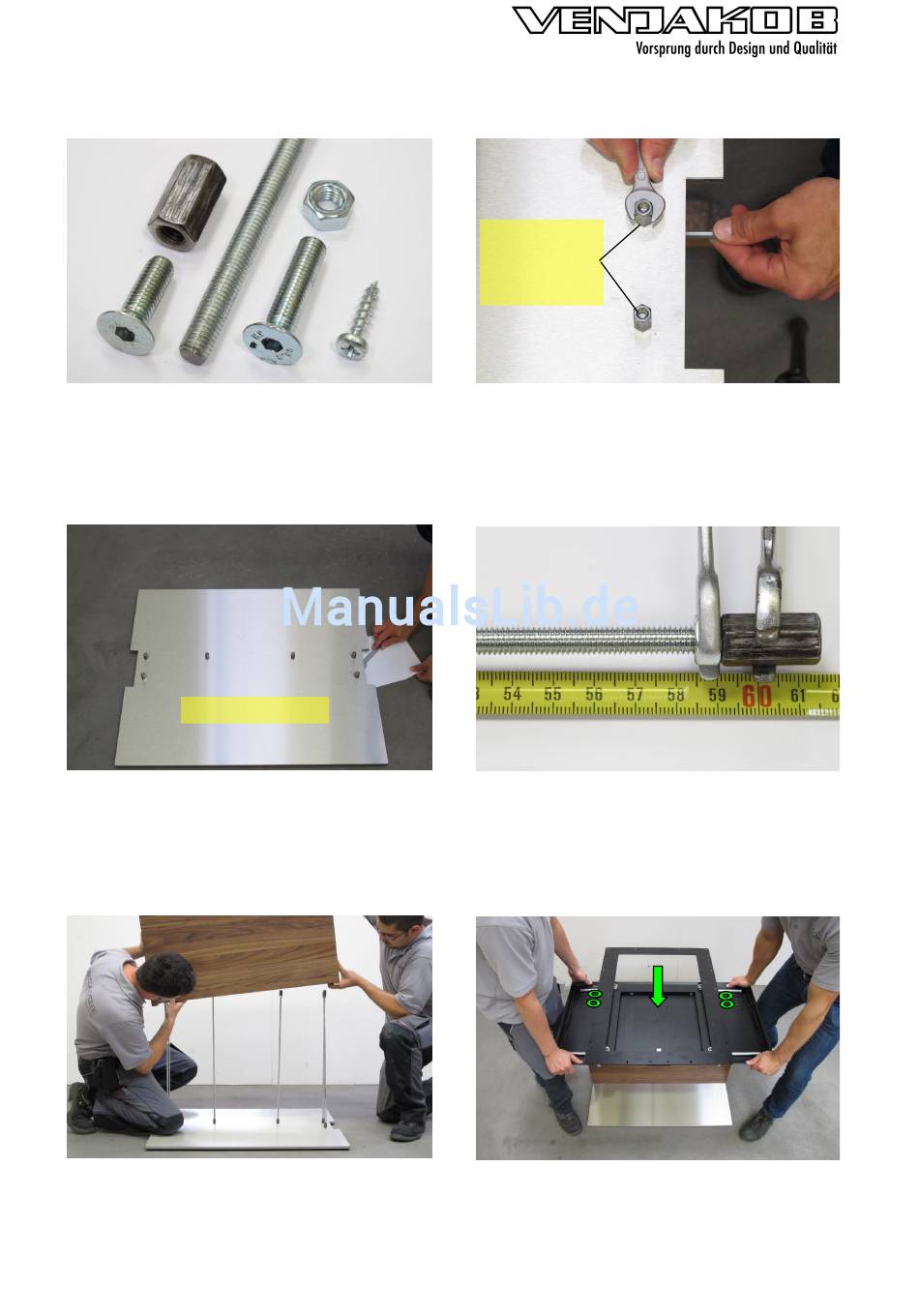

1. Mitgeliefertes Montagematerial
Dieser Tisch sollte mit zwei Monteuren aufge-
baut werden.
8 Stellschrauben
3. Die Metall-Bodenplatte am Standort ablegen.
Mit Hilfe der 8 schwarzen Stellschrauben die
Platte ausrichten. Mit einem Blatt prüfen, ob
einzelne Stellschrauben noch Luft haben und
gegebenenfalls weiter herausdrehen.
5. Die Gewindestangen in die Muttern der Boden-
platte ganz eindrehen. Auch die oberen Muttern
rechtwinklig zur Tischlängsrichtung ausrichten.
An einer Seite beginnend, den Holzunterbau
auf die Stangen und die Bodenplatte stecken.
3867_freemotion_UB_unmontiert.ods
6 x
M8 x 6
6 Schrauben
M8 x 25
+ 6 Muttern
M8 x 24
16 x
4,5 x 22
2. Die Metall-Bodenplatte auf Montageböcken
ablegen.
Alle 6 Bohrungen mit je einer Schraube
(M8 x 25) und je einer Mutter (M8 x 24) ver-
sehen. Die Muttern rechtwinklig zur Tisch-
längsrichtung ausrichten.
4. Die Muttern (M8 x 6) so weit auf die Gewinde-
stangen aufdrehen, dass die Gewindestangen
etwa 9 mm vorstehen. Nun die hohe Mutter
(M8 x 24) aufdrehen und mit der flachen Mutter
kontern. Nach dem Kontern muss die
Gesamtlänge 615 mm betragen.
6. Den Verschiebebeschlag auflegen. Gegen die
die inneren Positionierungsringe in Pfeilrich-
tung schieben.
1 / 4
Änderungsdatum: 29.08.2011
