Erneute Montage der Laufbandverkleidung

Nachdem die Konsole installiert ist, befestigen Sie die beiden
Abdeckplatten der Laufbandverkleidung.
Wichtig: Achten Sie beim folgenden Vorgang darauf, dass die
Kabel nicht durch Befestigungselemente beschädigt oder
eingeklemmt werden.
So bauen Sie die Verkleidung erneut zusammen:
1.
2. Lassen Sie die hintere Abdeckung einrasten und
3. Positionieren Sie die mittlere Säulenabdeckung
Montage und Instandhaltung von Laufbändern der TRM 800-Serie
Vergewissern Sie sich, dass der Kabelsatz sicher in den
Kabelklammern befestigt ist und der Ferritkopf auf dem
Basiseinheit-Datenkabel im linken Arm des Laufbands
fixiert ist.
befestigen Sie die sieben Schrauben, die sie zuvor entfernt
haben.

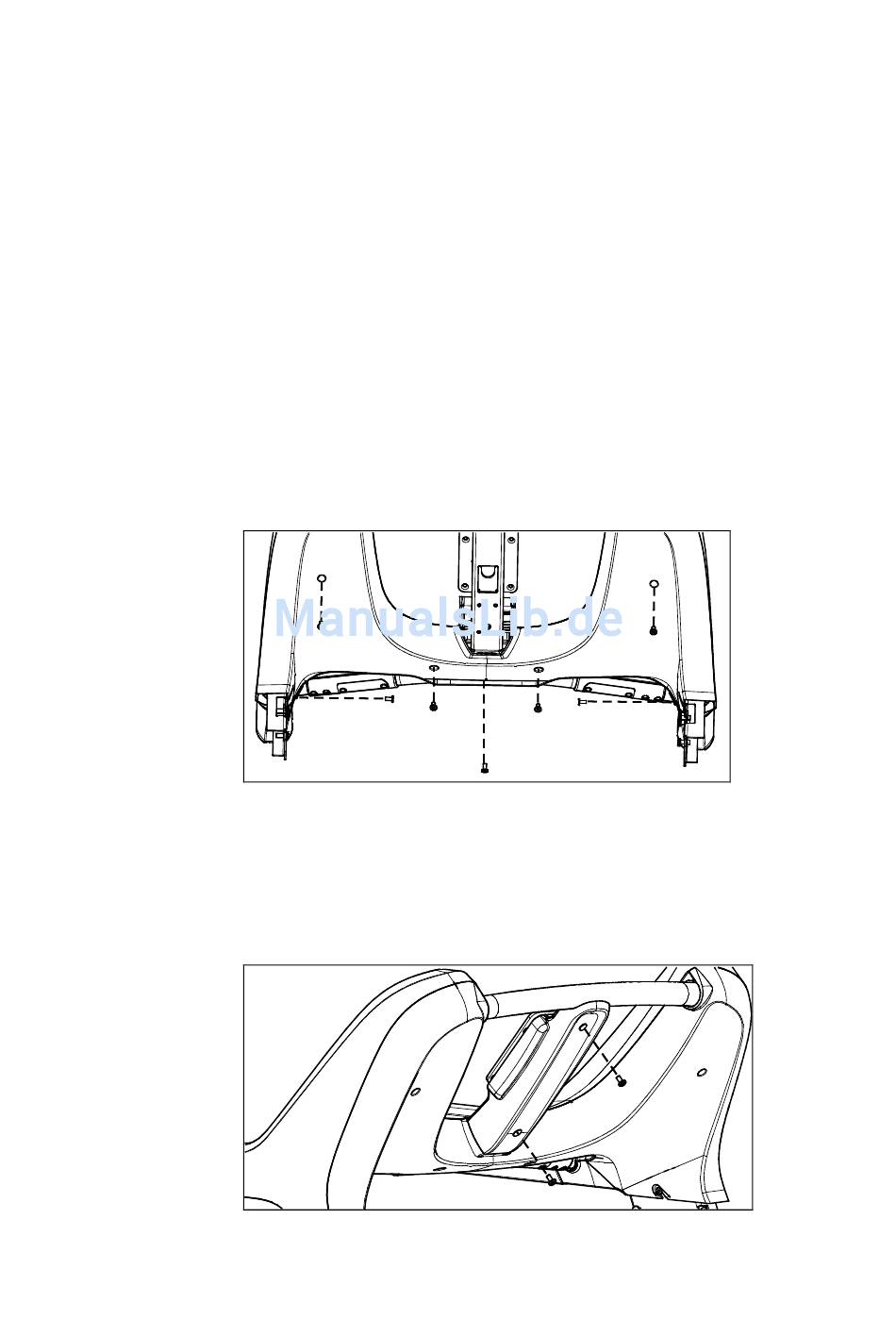

Abbildung 27: Entfernung und Ersetzung der mittleren
Säulenabdeckung
ordnungsgemäß und befestigen Sie die beiden Schrauben,
die Sie zuvor entfernt haben.
Abbildung 28: Entfernung und Ersetzung der mittleren
Säulenabdeckung
