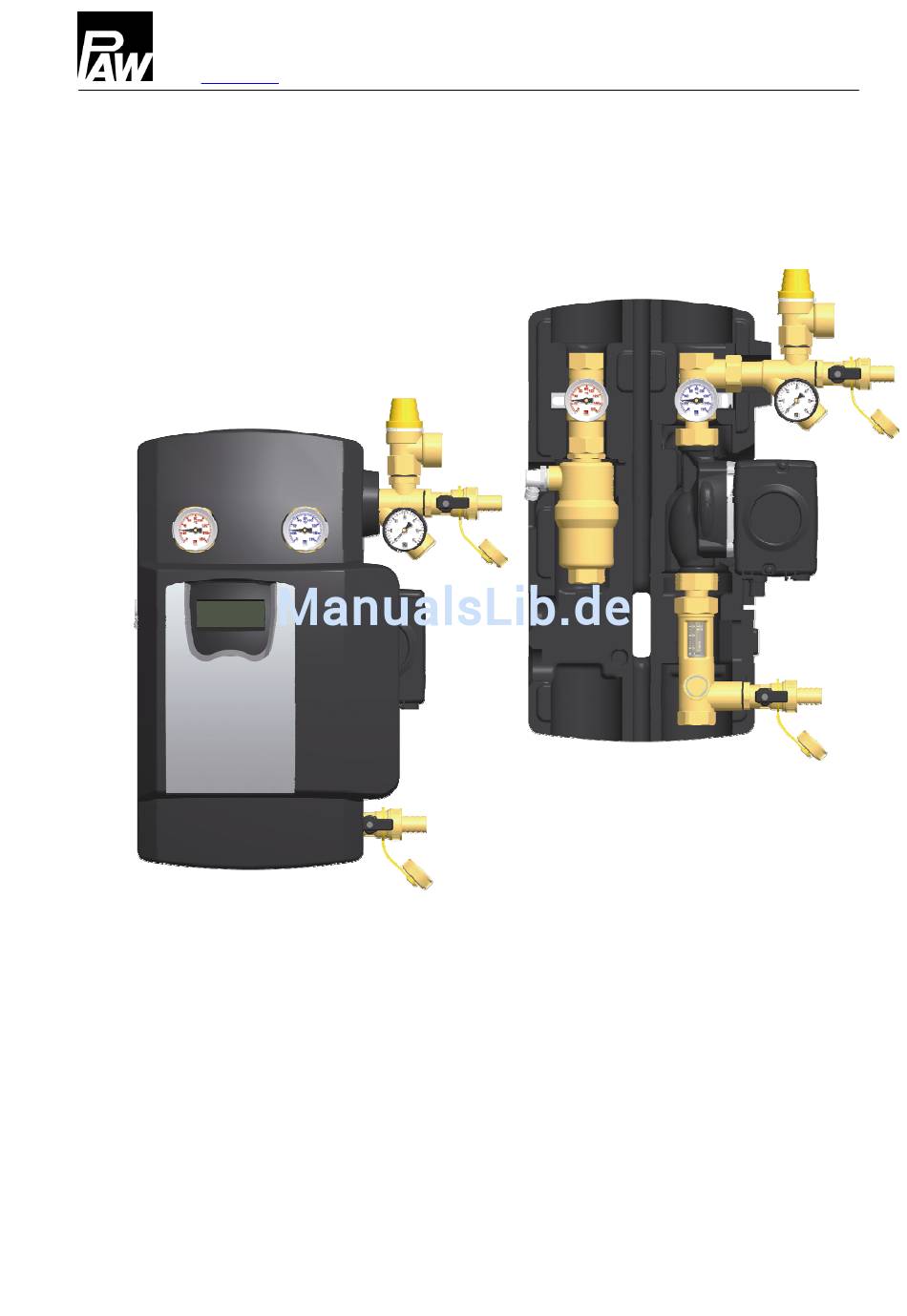

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Installations- und Inbetriebnahmeanleitung Solarstation SenCon...
- Seite 2 1 Allgemeines PAW GmbH & Co. KG Art.Nr. 997421xx – Version V03 – Stand 2008/08 Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 997421xx – V03 2008/08...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Zu dieser Anleitung ......................4 Zu diesem Produkt......................4 Bestimmungsgemäße Verwendung................4 Sicherheitshinweise......................5 Montage und Installation [Fachmann].................. 6 Inbetriebnahme [Fachmann]....................8 Spülen und Befüllen des Solarkreises ................9 Vorbereitung zum Spülen .................... 11 Spülen und Befüllen..................... -
Seite 4: Allgemeines
1 Allgemeines Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstationen Typ SenCon (analog). Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage, wie Kollektoren, Speicher, Ausdehnungsgefäße und Regler, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: einschlägige regionale und überregionale Vorschriften •... -
Seite 6: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung 1. Schieben Sie die Überwurfmutter ② und den Schneid- ring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring her- aus stehen. - Seite 7 3 Montage und Installation [Fachmann] 2. Übertragen Sie die Befestigungslöcher neben den Thermometern der Solarstation auf die Montagefläche. 3. Bohren Sie die Löcher und befestigen Sie die Solarstation mit den beiliegenden Dübeln und Schrauben an der Wand. 4. Verrohren Sie die Solarstation mit der Anlage ⑤...
-
Seite 8: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Achtung: Verbrennungs- und Verbrühungsgefahr! Die Armaturen können sich durch den Wärmeträger auf Temperaturen von über 100 °C erhitzen. Deshalb sollte die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austreten kann! Achtung: Frostgefahr! Oft lassen sich Solaranlagen nach dem Spülen nicht mehr restlos ent-... -
Seite 9: Spülen Und Befüllen Des Solarkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Füll- und Entleerungshähne sind in der Solarstation integriert. Um die ggf. noch vorhandenen Schmutzteilchen aus der Anlage zu spülen, benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. Kugelhahn mit integrierter Schwerkraftbremse (Normale Flussrichtung im Bild: abwärts) 0°... - Seite 10 4 Inbetriebnahme [Fachmann] Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...
-
Seite 11: Vorbereitung Zum Spülen
4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird gegen die Flussrichtung gespült. 1. Trennen Sie ggf. das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die Hinweise des AG-Herstellers! 2. Stellen Sie die Schwerkraftbremse im Vorlauf-Kugelhahn [5.2] auf Betrieb (0°, siehe Seite 9). 3. - Seite 12 4 Inbetriebnahme [Fachmann] 3. Um die Pumpenstrecke zu entlüften, öffnen Sie langsam den Rücklaufkugelhahn [1.2] (0°, siehe Seite 9), sowie die FlowCheck- Drossel [3.2] (senkrechte Stellung). 4. Schließen Sie den Entleerhahn [3.3] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden.
- Seite 13 4 Inbetriebnahme [Fachmann] 10. Schließen Sie den optionalen Regler an das Stromnetz an und stellen Sie mit Hilfe der Regler- anleitung die Solarkreispumpe im Handbetrieb auf EIN. Lassen Sie die Solarkreispumpe auf höchster Drehzahlstufe mindestens 15 Minuten laufen. Entlüften Sie die Solaranlage währenddessen mehrfach am Entlüfterstofen des Luftfangs, bis die Solarflüssigkeit blasenfrei austritt (siehe Seite 10).
-
Seite 14: Einstellen Der Solaranlage
4 Inbetriebnahme [Fachmann] Einstellen der Solaranlage Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen. Dreistufige Solarpumpe Grundfos Solar PM 15-85 Laing ecocirc vario E6 Optionaler Regler: Optionaler Regler: Optionaler Regler: Delta Sol BS Pro SC13 mit PWM-Signal Delta Sol BS Pro 1. -
Seite 15: Wartung [Fachmann]
5 Wartung [Fachmann] 5 Wartung [Fachmann] Entleeren der Solaranlage 1. Öffnen Sie die Schwerkraftbremsen in den Vor- und Rücklauf-Kugelhähnen [5.2|1.2], indem Sie sie in 45°-Stellung drehen (45°, siehe Seite 9). 2. Schließen Sie einen hitzebeständigen Schlauch am tiefsten Entleerhahn [3.3] der Solaranlage an. -
Seite 16: Ersatzteile: 7421Xx [Fachmann]
6 Ersatzteile: 7421xx [Fachmann] 6 Ersatzteile: 7421xx [Fachmann] 997421xx – V03 2008/08... - Seite 17 6 Ersatzteile: 7421xx [Fachmann] Teil Station Ersatzteil 7421 x4 WS6 Wilo Star-ST 15/6 ECO-3 = E12319MO 7421 x4 WS7 Wilo Star-ST 15/7 ECO-3 = E12320MO 7421 x4 GS4 Grundfos Solar 15-45, 3-stufig = E1212101 7421 x4 GS6 Grundfos Solar 15-60, 2-stufig = E121223 7421 x4 GS8 Grundfos Solar 15-80, 2-stufig...
-
Seite 18: Technische Daten Und Druckverlustkennlinie
Grundfos Solar PM15-85 78,4 Wilo Star-ST 15/7 ECO-3 Grundfos Solar 15-80 68,6 Laing ecorcirc vario E6 58,8 Grundfos Solar 15-60 Wilo Star-ST 15/6 ECO-3 39,2 Grundfos Solar 15-45 29,4 19,6 SenCon analog 7421xx 1000 1200 Volumenstrom [l/h] 997421xx – V03 2008/08... -
Seite 19: Inbetriebnahmeprotokoll
8 Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Station und Anlagenhöhe: Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol S e r i e n n u m m e r n Frostschutz (geprüft bis): °C Volumenstrom... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 D-31789 Hameln Telefax: +49 (0) 5151 9856 997421xx – V03 2008/08...
