- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Installations- und Inbetriebnahmeanleitung SolarBloC midi 2D – DN 20 2016/05 997655910x-mub-de – V07...
- Seite 2 1 Allgemeines Art.Nr. 997655910x-mub-de – Version V07 – Stand 2016/05 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 997655910x-mub-de – V07 2016/05...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Zu dieser Anleitung ...................... 4 Zu diesem Produkt ....................... 4 Bestimmungsgemäße Verwendung ................5 Sicherheitshinweise ......................6 Montage und Installation [Fachmann] ................8 Inbetriebnahme [Fachmann] ..................11 Spülen und Befüllen des Solarkreises ................ 12 Vorbereitung zum Spülen ................... -
Seite 4: Allgemeines

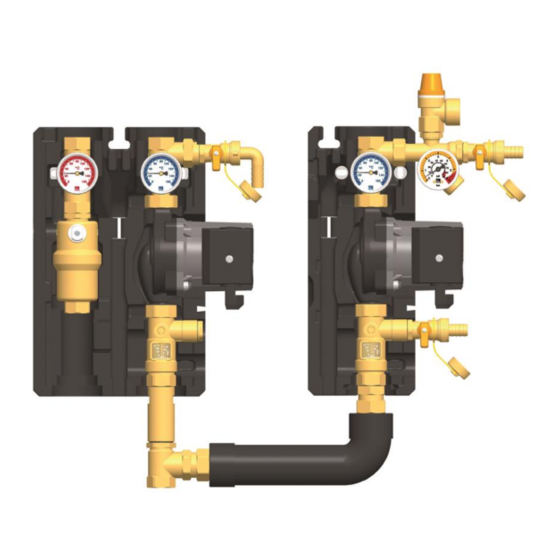

Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der 3-Strang-Solarstationen SolarBloC midi 2D (DN 20) für Anlagen mit 2-Dach-Lösungen. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage, wie Kollektoren, Speicher, Ausdehnungsgefäße und Regler, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. -
Seite 5: Bestimmungsgemäße Verwendung
Bauartbedingt darf sie nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit der Solarstation. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf. Der Wärmeträger im Solarkreis kann sich auf über 100 °C erhitzen. -
Seite 6: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... - Seite 7 2 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht-...
-
Seite 8: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] ACHTUNG Sachschaden durch hohe Temperaturen! Da der Wärmeträger in Kollektornähe sehr heiß sein kann, muss die Armaturengruppe mit ausreichendem Abstand zum Kollektorfeld installiert werden. Zum Schutz des Ausdehnungsgefäßes ist gegebenenfalls ein Vorschaltgefäß erforderlich. Zubehör: Schneidringverschraubung 1. - Seite 9 3 Montage und Installation [Fachmann] 1. Entnehmen Sie die Station aus der Verpackung. 2. Ziehen Sie die vorderen Isolierschalen ab. 3. Schrauben Sie das Verbindungsstück [6] auf die Rücklaufanschlüsse der 2-Strang-Station und der 1-Strang-Station (siehe Abbildung). 4. Übertragen Sie die Befestigungslöcher neben den Thermometern der Solarstation auf die Montagefläche.
- Seite 10 3 Montage und Installation [Fachmann] 7. Schließen Sie die Anschlussleitung für das Ausdehnungsgefäß unterhalb des Manometers an [7.5] und befestigen Sie die Halterung für das Ausdehnungsgefäß. 8. Stellen Sie den Vordruck des Ausdehnungsgefäßes auf die Anlage ein und schließen Sie das Ausdehnungsgefäß an. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungsgefäßes! 9.
-
Seite 11: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen! -
Seite 12: Spülen Und Befüllen Des Solarkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Solarstation integriert. Um die ggf. noch vorhandenen Schmutzteilchen aus der Anlage zu spülen, benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. Kugelhahn mit integrierter Schwerkraftbremse (Normale Flussrichtung im Bild: abwärts) 0°... - Seite 13 4 Inbetriebnahme [Fachmann] Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...
-
Seite 14: Vorbereitung Zum Spülen
4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird in der Flussrichtung gespült. 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungsgefäßes! 2. Schließen Sie die Rücklauf-Kugelhähne [1.2ￜ7.2] (90°, siehe Seite 12). 3. Der Vorlauf-Kugelhahn [5.2] und die Kugelhähne in den Flowmetern [3.1ￜ9.1] müssen geöffnet sein. -
Seite 15: Spülen Und Befüllen
4 Inbetriebnahme [Fachmann] Spülen und Befüllen 1. Öffnen Sie die Befüll- und Entleerhähne [7.4|9.2]. 2. Nehmen Sie die Spül- und Befüllstation in Betrieb und spülen Sie solange, bis klares Medium austritt. Entlüften Sie die Solaranlage während des Spülens mehrfach am Entlüfterstopfen des Luftfangs [4.2], bis die Solarflüssigkeit sauber und blasenfrei austritt (siehe Seite 13). - Seite 16 4 Inbetriebnahme [Fachmann] 9. Schließen Sie den Entleerhahn [9.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden. 10. Prüfen Sie am Manometer, ob sich der Anlagendruck verringert und beheben Sie gegebenenfalls vorhandene Undichtigkeiten.
- Seite 17 4 Inbetriebnahme [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Überprüfen Sie, ob die Sensoren und die Pumpen an den Regler angeschlossen sind und das Reglergehäuse geschlossen ist. Stecken Sie den Netzstecker des Reglers erst dann in eine Steckdose. 15.
-
Seite 18: Einstellen Der Solaranlage
4 Inbetriebnahme [Fachmann] Einstellen der Solaranlage 1. Stellen Sie die gewünschte Drehzahl der Solarpumpe in Abhängigkeit des erforderlichen Volumenstroms ein. Bei Bedarf kann der Volumenstrom über den Kugelhahn [3.1] eingedrosselt werden (nur erforderlich, wenn die Pumpe nicht drehzahlgeregelt ist). Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen. -
Seite 19: Wartung [Fachmann]
5 Wartung [Fachmann] 5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen in den Rücklauf-Kugelhähnen [1.2|7.2], indem Sie diese in 45°-Stellung drehen (45°, siehe Seite 12). 3. -
Seite 20: Ersatzteile [Fachmann]
6 Ersatzteile [Fachmann] 6 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf der Sicherheitsgruppe der Solarstation. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 26 vollständig ausgefüllt an uns zurück. 997655910x-mub-de –... - Seite 21 6 Ersatzteile [Fachmann] Pumpe Artikelnummer Wilo-Yonos PARA ST 15/7.0 E123207MO Wilo-Yonos PARA ST 15/13 E12320135 Grundfos UPM3 Solar 15-75 E121617 Grundfos UPM3 Solar 15-145 E121620 Anschluss der PWM-Pumpen Wilo-Yonos PARA ST 15/7.0 Wilo-Yonos PARA ST 15/13 Grundfos UPM3 Solar 15-75 Grundfos UPM3 Solar 15-145 Braun Blau...
-
Seite 22: Technische Daten Und Druckverlustkennlinie
7 Technische Daten und Druckverlustkennlinie 7 Technische Daten und Druckverlustkennlinie Abmessungen Höhe gesamt 493 mm Breite gesamt 584 mm Tiefe 152 mm Achsabstand VL/RL 100 mm Achsabstand RL/RL 250 mm Rohranschlüsse ¾" Innengewinde Anschluss für Ausdehnungsgefäß ¾" Außengewinde, flachdichtend Abgang Sicherheitsventil ¾"... - Seite 23 7 Technische Daten und Druckverlustkennlinie 2016/05 997655910x-mub-de – V07...
-
Seite 24: Funktion Schwerkraftbremsen [Fachmann]
8 Funktion Schwerkraftbremsen [Fachmann] 8 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe von der Temperaturdifferenz zwischen Speicher und Kollektor vom verwendeten Wärmeträgermedium ... - Seite 25 8 Funktion Schwerkraftbremsen [Fachmann] Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...
-
Seite 26: Inbetriebnahmeprotokoll
9 Inbetriebnahmeprotokoll 9 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Anlagenhöhe Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol Frostschutz (geprüft bis): °C S e r i e n n u m me r n Volumenstrom... - Seite 27 9 Inbetriebnahmeprotokoll 2016/05 997655910x-mub-de – V07...
