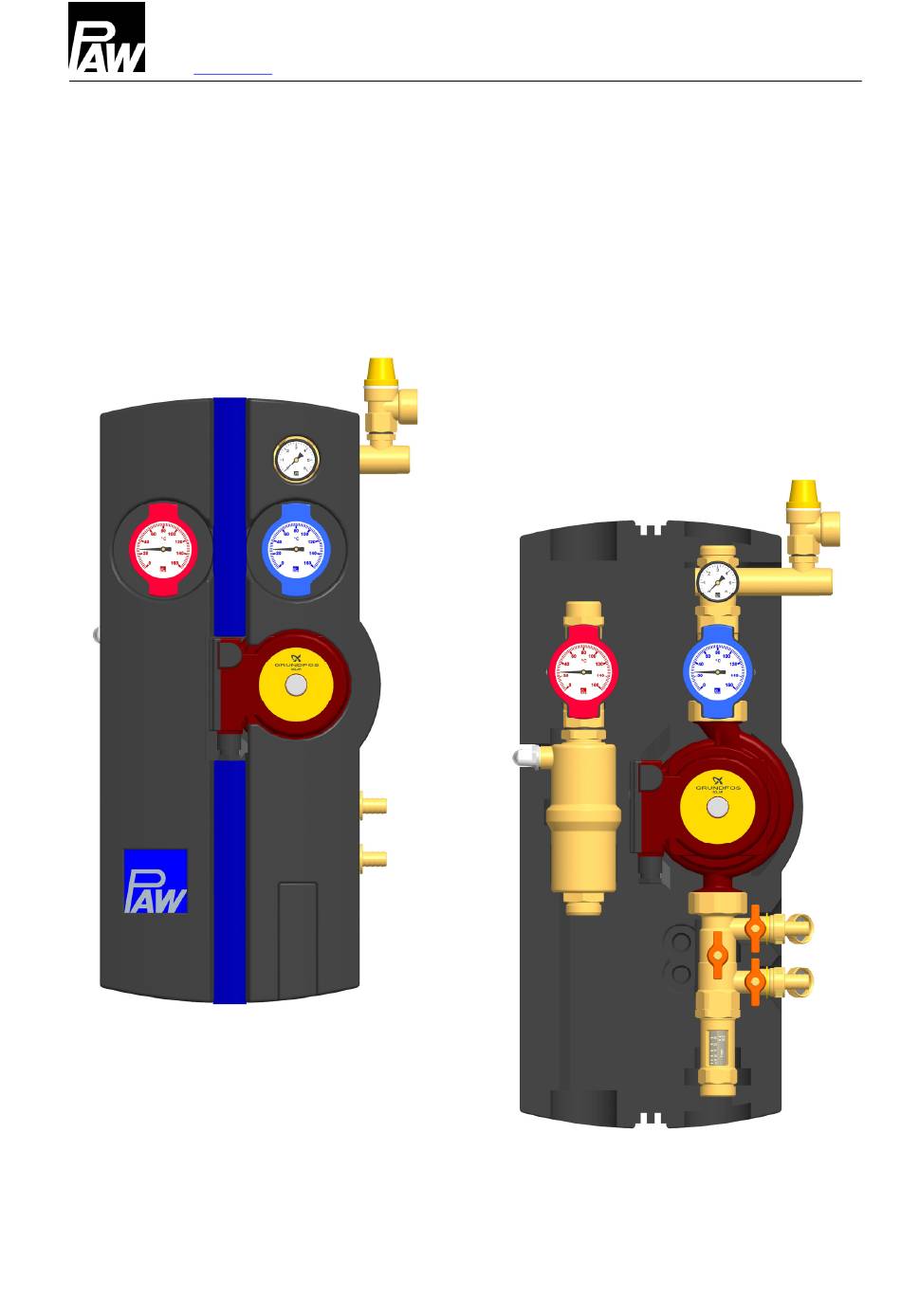

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Installations- und Inbetriebnahmeanleitung für die Solarstation FlowCon MAX...
- Seite 2 1 Allgemeines Art.Nr. 996070x2xSx – Version V02 – Stand 2008/07 PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 996070x2xSx – V02 2008/07...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme [Fachmann]....................9 Spülen und Befüllen des Solarkreises ................. 10 Vorbereitung zum Spülen .................... 12 Entleeren der Solaranlage ................... 15 Ersatzteile [Fachmann]...................... 16 Technische Daten ......................17 Kennlinien FlowCon MAX (6070x2xSx) ............... 18 Inbetriebnahmeprotokoll ....................19 2008/07 996070x2xSx – V02... -
Seite 4: Allgemeines
Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstation FlowCon MAX mit den aufgeführten Varianten. Für andere Komponenten der Solaranlage wie Kollektoren, Speicher, Ausdehnungsgefäße und Regler beachten Sie bitte die Anleitungen des jeweiligen Herstellers. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. -
Seite 5: Produktbeschreibung

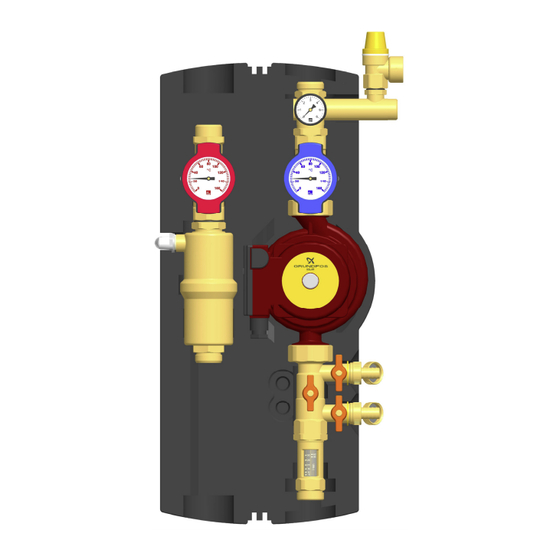

1 Allgemeines Produktbeschreibung Die FlowCon MAX ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe für den Primär- oder Solarkreis. Sie enthält wichtige Armaturen und Sicherheitseinrichtungen für den Betrieb der Anlage: Kugelhähne mit integrierten Thermometern im Solarkreis (Vor- und Rücklauf) •... -
Seite 6: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: einschlägige regionale und überregionale Vorschriften •... -
Seite 7: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. Schieben Sie die Stützhülse ④... - Seite 8 3 Montage und Installation [Fachmann] Der Montageort muss trocken, tragfähig und frostsicher sein. Weiterhin muss während des Betriebes der Zugang zu den Regel- und Sicherheitseinrichtungen jederzeit gewährleistet sein! Die Abblasleitungen der Sicherheitseinrichtungen sollten in hitzebeständige Auffangbehälter entsprechender Größe geleitet werden. So verhindern Sie ein unkontrolliertes Einleiten in die Umwelt und ermöglichen ein einfaches Wiederbefüllen der Kreisläufe!
-
Seite 9: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: Achtung: Verbrennungs- und Verbrühungsgefahr! Die Armaturen können sich durch den Wärmeträger auf Temperaturen von über 100 °C erhitzen. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. -
Seite 10: Spülen Und Befüllen Des Solarkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Füll- und Entleerungshähne sind in der Solarstation integriert. Um die ggf. noch vorhandenen Schmutzteilchen aus der Anlage zu spülen, benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. 4.1.1 Kugelhahn mit integrierter Schwerkraftbremse (Flussrichtung im Bild: abwärts) 0°... - Seite 11 4 Inbetriebnahme [Fachmann] 4.1.2 Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143,4 ~ 2,4...
-
Seite 12: Vorbereitung Zum Spülen
4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Achten Sie darauf, dass eventuell in dem Solarsystem vorhandene Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. das Ausdehnungsgefäß während des Spülens und Befüllens vom Solarkreis und benutzen Sie nur Spül- und Befüllstationen mit entsprechenden Feinfiltern. - Seite 13 4 Inbetriebnahme [Fachmann] Befüllen des Solarkreises Nehmen Sie die Spül- und Befüllstation in Betrieb. Spülen Sie die Kollektoranlage mindestens 15 Minuten. Um die Luft aus der gesamten Anlage zu be- kommen, öffnen Sie mehrmals für ein paar Sekunden den Absperrhahn [4]. Schließen Sie den Entleerhahn [5] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca.
-
Seite 14: Einstellen Der Solaranlage
4 Inbetriebnahme [Fachmann] Nehmen Sie die Schläuche der Spül- und Befüllstation ab und schrauben Sie die Ver- schlusskappen auf die Befüll- und Entleerhähne. Die Verschlusskappen dienen nur zum Schutz gegen Verschmutzungen. Sie sind nicht für hohe Systemdrücke konstruiert; Die Dichtigkeit wird durch die geschlossenen Kugelhähne sichergestellt. -
Seite 15: Entleeren Der Solaranlage
4 Inbetriebnahme [Fachmann] Entleeren der Solaranlage Öffnen Sie die Schwerkraftbremsen in den Vor- und Rücklauf-Kugelhähnen [1|2], indem Sie sie in 45°-Stellung drehen (45°, siehe Seite 10). Schließen Sie einen hitzebeständigen Schlauch am tiefsten Entleerhahn der Solaranlage an. Achten Sie darauf, dass die Solarflüssigkeit in einem hitzebeständigen Behälter aufge- fangen wird. -
Seite 16: Ersatzteile [Fachmann]
5 Ersatzteile [Fachmann] 5 Ersatzteile [Fachmann] 996070x2xSx – V02 2008/07... -
Seite 17: Technische Daten
6 Technische Daten 6 Technische Daten Abmessungen: 565 mm Höhe (inkl. Isolierung): Breite (inkl. Isolierung): 265 mm Achsabstand: 125 mm Rohranschlüsse: 1" Außengewinde Abgang Sicherheitsventil: ¾" Innengewinde Anschluss für Ausdehnungsgefäß: ¾" Außengewinde Betriebsdaten: Max. zulässiger Druck: 6 bar Max. Betriebstemperatur: 120 °C Max. -
Seite 18: Kennlinien Flowcon Max (6070X2Xsx)
6 Technische Daten Kennlinien FlowCon MAX (6070x2xSx) 107,8 98,0 Grundfos Solar 25/120 88,2 78,4 68,6 Wilo Star-ST 25/7 58,8 Grundfos Solar 25/60 49,0 39,2 Wilo Star-ST 25/6 ECO-3 29,4 19,6 FlowCon MAX 1000 1250 1500 1750 2000 2250 2500 Volumenstrom [l/h] 996070x2xSx –... -
Seite 19: Inbetriebnahmeprotokoll
7 Inbetriebnahmeprotokoll 7 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Station und Anlagenhöhe Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol Frostschutz (geprüft bis) °C S e r i e n n u m m e r n Volumenstrom... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 - 98 996070x2xSx – V02 2008/07...
