Aufbau- und Montageanleitung
durch die vorhandenen Löcher und die Schutzleiste.
Folgend werden die Muttern (C) auf die Schrauben
gedreht und handfest geschraubt.
Überprüfen Sie noch einmal ob alle Bauteile und
die Stahlwand an den passenden Stellen sind und
ziehen die Muttern der Schrauben mit geeignetem
Werkzeug fest.
Bedecken Sie nun die Muttern an der Außenseite
mit der Abdeckung (D) der Schutzleiste indem Sie
diese wieder von oben nach unten auf die Leiste
schieben.

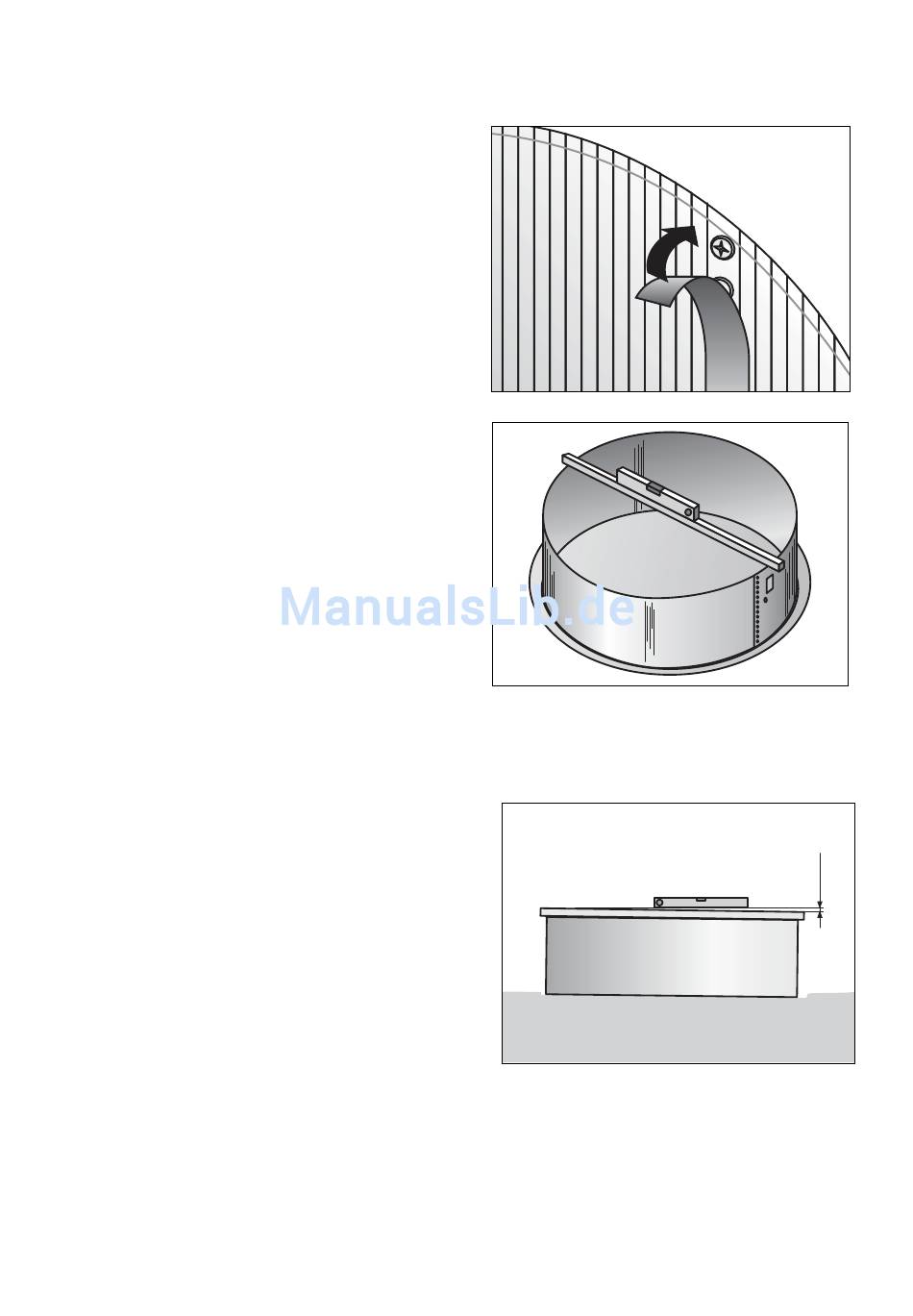

h) Um ein Scheuern der Folie an den Schraubenköpfen
der Innenseite im Nachhinein zu vermeiden, kleben
Sie einen Streifen starkes Textil- oder Gewebeband
auf die Schrauben (Abb. 4-8).
i)
Als letzten aber sehr wichtigen Schritt der Stahl-
wandmontage muss überprüft werden ob die
Stahlwand waagerecht steht Hierzu nehmen Sie
ein langes Kantholz und legen es mittig durch das
Becken auf die Stahlwand-Oberkanten.
Falls Sie kein entsprechend langes Kantholz zur
Verfügung haben können Sie auch eine Leine von
der einen zur anderen Seite spannen. Legen Sie
nun eine Wasserwaage auf das Holz oder halten
diese an die Leine (Abb. 4-9).
j)
Die Abweichung zur Waagerechten darf nicht mehr
als 25 mm betragen! (Abb. 4-10) Falls die Abwei-
chung größer ist als 25 mm müssen Sie die Stahl-
wand aus den Bodenprofilen heraus heben, beiseite
stellen und das Fundament erneut begradigen
(siehe ab Kapitel 3.3, ab Seite 8).
Warnung:
Erhöhte Unfallgefahr!
Steht das Becken nicht waagerecht, kann es unter
der späteren Wasserlast zusammenbrechen!
POOLSANA Plain/Wood
14
Rund- und Ovalbecken
Abb. 4-10
Abb. 4-8
Abb. 4-9
max. 25 mm!
