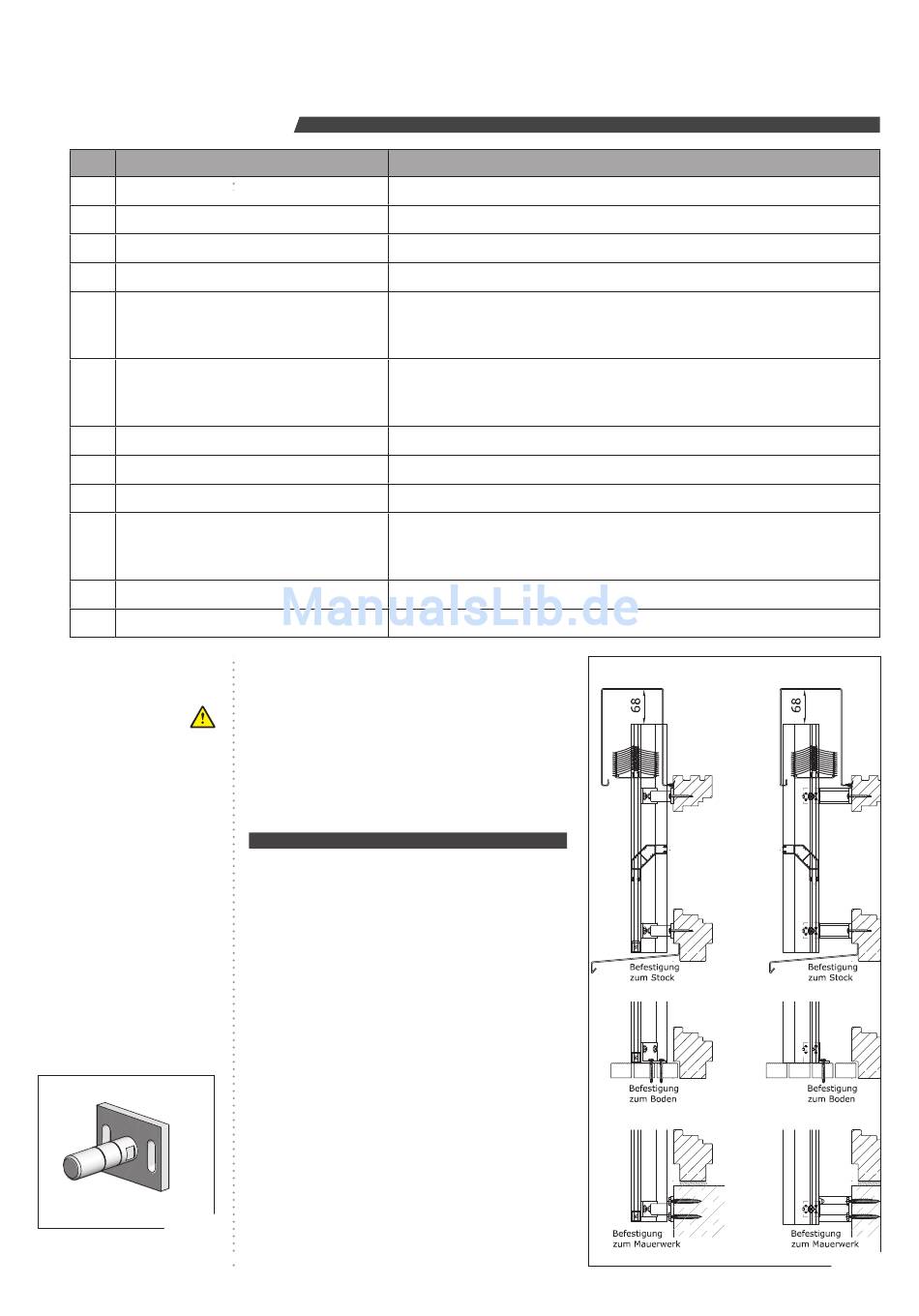

MONTAGEANLEITUNG RAFF F
RAFF F Blende, RAFF F Putz
11. Toleranzen
NR. MERKMAL / TYP
1 Pakethöhe
2 Pakethöhendifferenz
3 Kithöhe
4 Behangbreite
Schiefstellung der Unterleiste bei Behang
5
ganz oben und ganz unten
Kippstellung der Unterleiste (egal wo die
6
Unterleiste gerade steht)
7 Behangschluss
8 Torsion der Lamelle
9 Geradheit der Lamelle
10 Biegung der Blendenschenkel bei Raff S
11 Behang-Höhendifferenz
12 Geräuschbildung bewegte Teile
12. Insektenschutz
Auf ungehinderten
Auf- und Ablauf der
Lamellenpakete
achten !
13. Montage
Eckführungsschiene
FT70F
Bild 25
Mrz 2015 © by Schlotterer, Adnet - 81 00020 2015 D
TOLERANZ / AUSFÜHRUNGSGRENZE
+/- 10 mm bis BMH 2500 mm, darüber +/-0,5% der Bestellhöhe
Max. 20 mm innerhalb von Objekten (Behang zu Behang)
+10 mm/ -20 mm bis BMH 2500 mm, darüber +0,5/ -1% der Bestellhöhe
+/- 1 mm
Maximal 20 mm bis BMH 2500 mm, darüber 1% der Elementhöhe (also 30 mm bei
BMH = 3000 mm). Bei sehr schmalen und zugleich hohen Elementen kann es zu
größeren Schiefstellungen kommen.
Bei 80R/80D -10 mm bis BMH 2500 mm, darüber 0,5% der Bestellmaßhöhe
(also 15 mm bei 3000 mm BH).
Bei 92Z -20 mm bis BMH 2500 mm, darüber 1% der Bestellmaßhöhe.
Bei horizontaler Draufsicht keine Durchsicht (laut DIN V 18073)
Maximal 0,5 mm/lfm Lamelle
Maximal 0,5 mm/3 lfm Lamelle
Bis 1000 mm BMB +/- 1,5 mm je Schenkel (= 3 mm gesamt)
Bis 2000 mm BMB +/- 3 mm je Schenkel (= 6 mm gesamt)
Ab 2000 mm BMB +/- 5 mm je Schenkel (= 10 mm gesamt)
Maximal 30 mm innerhalb von Objekten (Behang zu Behang)
Lauf-, Abschalt- und Reibungsgeräusche zulässig
IGI Montage bei Raffstoren mit Insekten-
schutzgitter. Bei der Montage darauf achten,
dass die Funktion(en) der Raffstoren nicht
beeinträchtigt werden.
Für die Montage der Eckführungsschiene
FT70F die Raffstorebehänge in die obere
Endposition fahren und die beiden Win-
kelhalter an der jeweils bevorzugten Stelle
am Fensterrahmen bzw. am Mauerwerk
montieren.
Für Innenecken sind die Winkelhalter zwei-
teilig ausgeführt, wobei zuerst die Montage
des Winkels erfolgt und anschließend das
Distanzprofilaufgestecktwird.Durchdas
Festziehen des Gewindestiftes wird das
 D istanzprofilamWinkelfixiert.
Nach der Montage der Winkelhalter den
Spannbolzen mit der Grundplatte (Bild 25) in
den Winkelhalter stecken, die Eckführungs-
schiene lt. Bild 26 (68 mm zwischen Blen-
den-Unterkante und Schienen-Oberkante)
positionieren und die Position der Grundplatte
an der Schiene markieren.
RAFF F 9 von 12
Außeneck
Druckfehler und technische Änderungen vorbehalten.
Inneneck
Bild 26
