MONTAGEANLEITUNG RAFF F
RAFF F Blende, RAFF F Putz

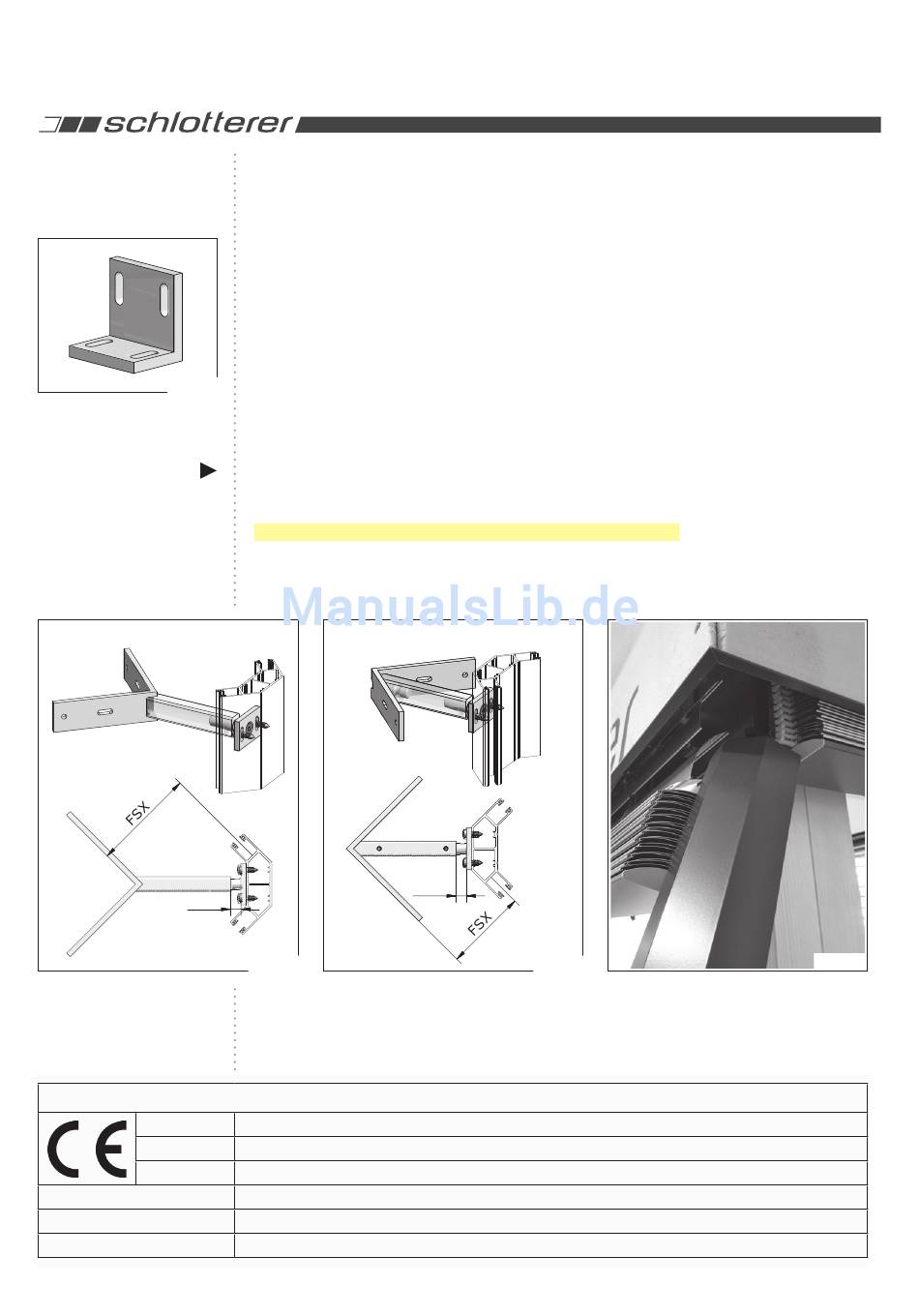

13. Montage

Eckführungsschiene
FT70F
Bild 27
Standardabstand
GrundplattezuDistanzprofil
= 10 mm
Außeneck
10*
Konformitätserklärung:
Name:
Anschrift:
Norm:
Jahr der Konformitätserklärung:
Produkt und Verwendung:
Windklasse:
Mrz 2015 © by Schlotterer, Adnet - 81 00020 2015 D
Schiene und Spannbolzen plus Grundplatte wieder entfernen. Grundplatten an den
markierten Stellen mit der Führungsschiene verschrauben. Hierzu die mitgelieferten
Bohrschrauben 4,8 x 19 mm verwenden.
Wenn als untere Eckschienenhalterung der Bodenbefestigungswinkel (Bild 27) gewählt
wurde, den Befestigungswinkel bündig mit der Unterkante der Führungsschiene
montieren.
Um das Einfädeln der Eckführungsschiene zu erleichtern, zuerst die Eckschiene und
erst danach die jeweils gegenüberliegende Führung montieren.
Dafür die Behänge laut (Bild 30) nach unten fahren und zuerst die Eckführungsschiene
in den Behang, der weiter nach unten gefahren ist, einfädeln und anschließend in den
anderen Behang.
Dann die Schiene auf die Winkelhalter stecken und diese in der Tiefe positionieren. Im
StandardbeträgtderAbstandzwischenGrundplatteundDistanzprofil10mm,wodurch
ein Verstellbereich von +/-10 mm gegeben ist (Bild 28, 29). Durch das Fest ziehen des
GewindestifteswirddieSchieneamWinkelhalterfixiert.
Bei der Ausführung mit Bodenabspannwinkel diesen am Fußboden befestigen.
Dabei auf eine lotrechte Positionierung der Schiene achten !
10*
Bild 28
Schlotterer Sonnenschutz Systeme GmbH
Seefeldmühle 67 b, 5421 Adnet, Austria
EN 13659
2015
Raffstoren für die Verwendung als Sicht- und Sonnenschutz im Außenbereich
siehe separate Tabelle
RAFF F 10 von 12
Inneneck
Bild 29
Druckfehler und technische Änderungen vorbehalten.
