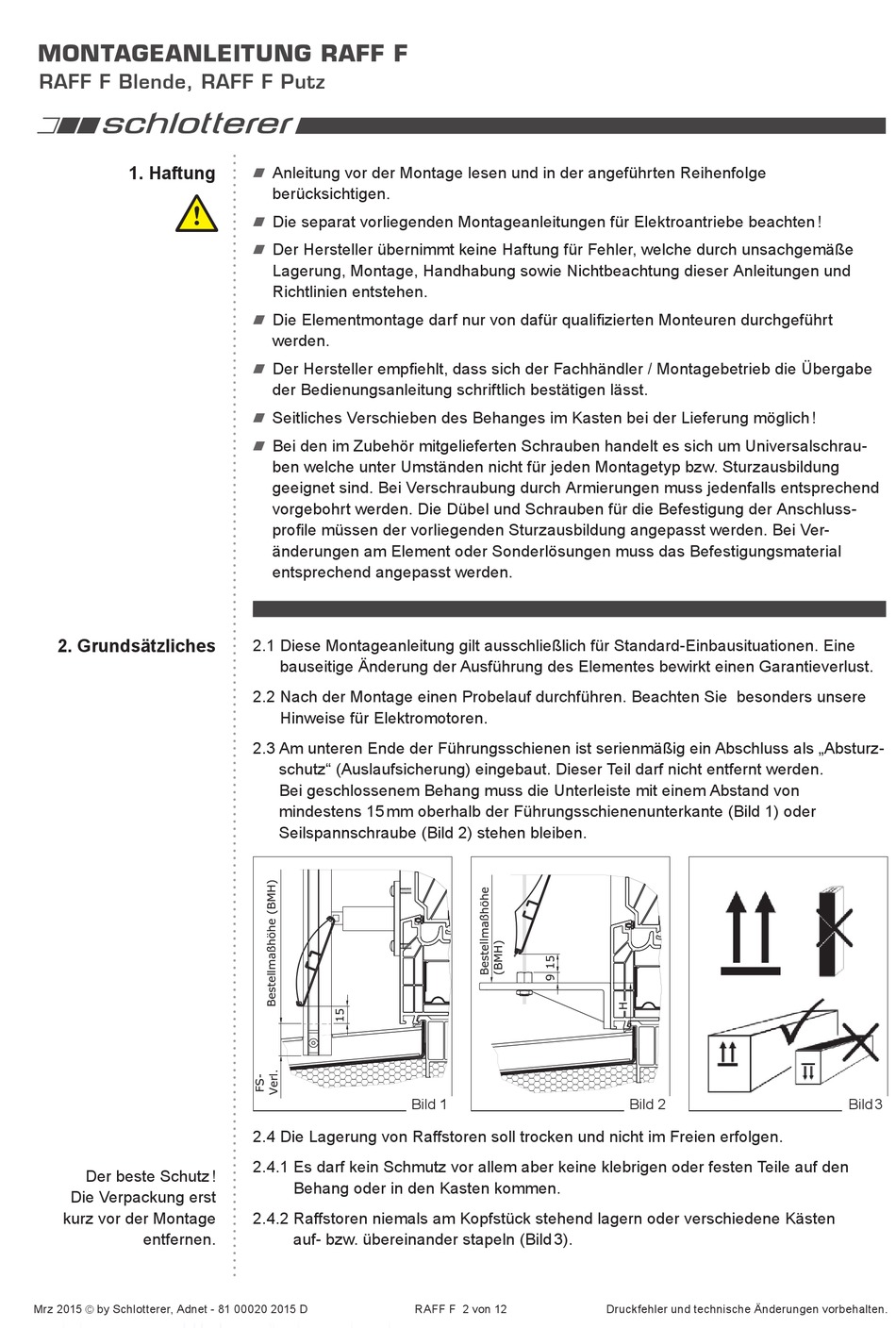

MONTAGEANLEITUNG RAFF F
RAFF F Blende, RAFF F Putz
1. Haftung
2. Grundsätzliches
Der beste Schutz !
Die Verpackung erst
kurz vor der Montage
entfernen.
Mrz 2015 © by Schlotterer, Adnet - 81 00020 2015 D
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
A
berück sichtigen.
Die separat vorliegenden Montageanleitungen für Elektroantriebe beachten !
A
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
A
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
 D ieElementmontagedarfnurvondafürqualifiziertenMonteurendurchgeführt
A
w erden.
 D erHerstellerempfiehlt,dasssichderFachhändler/MontagebetriebdieÜbergabe
A
der Bedienungsanleitung schriftlich bestätigen lässt.
Seitliches Verschieben des Behanges im Kasten bei der Lieferung möglich !
A
Bei den im Zubehör mitgelieferten Schrauben handelt es sich um Universalschrau-
A
ben welche unter Umständen nicht für jeden Montagetyp bzw. Sturzausbildung
geeignet sind. Bei Verschraubung durch Armierungen muss jedenfalls entsprechend
vorgebohrt werden. Die Dübel und Schrauben für die Befestigung der Anschluss-
profilemüssendervorliegendenSturzausbildungangepasstwerden.BeiVer-
änderungen am Element oder Sonderlösungen muss das Befestigungsmaterial
entsprechend angepasst werden.
2.1 Diese Montageanleitung gilt ausschließlich für Standard-Einbausituationen. Eine
bauseitige Änderung der Ausführung des Elementes bewirkt einen Garantieverlust.
2.2 Nach der Montage einen Probelauf durchführen. Beachten Sie besonders unsere
Hinweise für Elektromotoren.
2.3 Am unteren Ende der Führungsschienen ist serienmäßig ein Abschluss als „Absturz-
schutz" (Auslaufsicherung) eingebaut. Dieser Teil darf nicht entfernt werden.
Bei geschlossenem Behang muss die Unterleiste mit einem Abstand von
mindestens 15 mm oberhalb der Führungsschienenunterkante (Bild 1) oder
Seilspannschraube (Bild 2) stehen bleiben.
Bild 1
2.4 Die Lagerung von Raffstoren soll trocken und nicht im Freien erfolgen.
2.4.1 Es darf kein Schmutz vor allem aber keine klebrigen oder festen Teile auf den
Behang oder in den Kasten kommen.
2.4.2 Raffstoren niemals am Kopfstück stehend lagern oder verschiedene Kästen
auf- bzw. übereinander stapeln (Bild 3).
RAFF F 2 von 12
Bild 2
Druckfehler und technische Änderungen vorbehalten.
Bild 3
