POWERCORE PRESS-FIT TRETLAGER
WARNUNG:
·
Modifizieren Sie den Rahmen nicht. Verblenden, schleifen oder schneiden Sie das
Tretlagergehäuse nicht. Jegliche Modifikation bedeutet eine Beeinträchtigung der
Tretlagerfunktion und führt zum Erlöschen der Garantie.
·
Eine Nichtbeachtung dieser Anweisungen kann zu versteckten Schäden am Compos-
ite-Rahmen führen. Durch Schäden am Rahmen geht unter Umständen die strukturelle
Integrität verloren, was zu schweren Verletzungen führen kann.
ACHTUNG: Nur eine richtige Installation gewährleistet die beste Performance und den
Komfort Ihres Rahmens. Da die Installation des Press-Fit Tretlageradapters eine schwi-
erige Aufgabe für einen erfahrenen Fachmann ist, sollte sie nur von einem autorisierten
Giant-Fachhändler durchgeführt werden.
Es gibt unterschiedliche Arten von Press-Fit Tretlageradaptern. Beachten Sie die Tabelle unten,
um den richtigen Adapter zu finden. Wenn ein falscher Tretlageradapter verwendet wird, kann dies
zu schweren Verletzungen führen.
WARNING: Installing an unsuitable BB adapter will cause malfunction, which
could result serious injury or death.
Montage

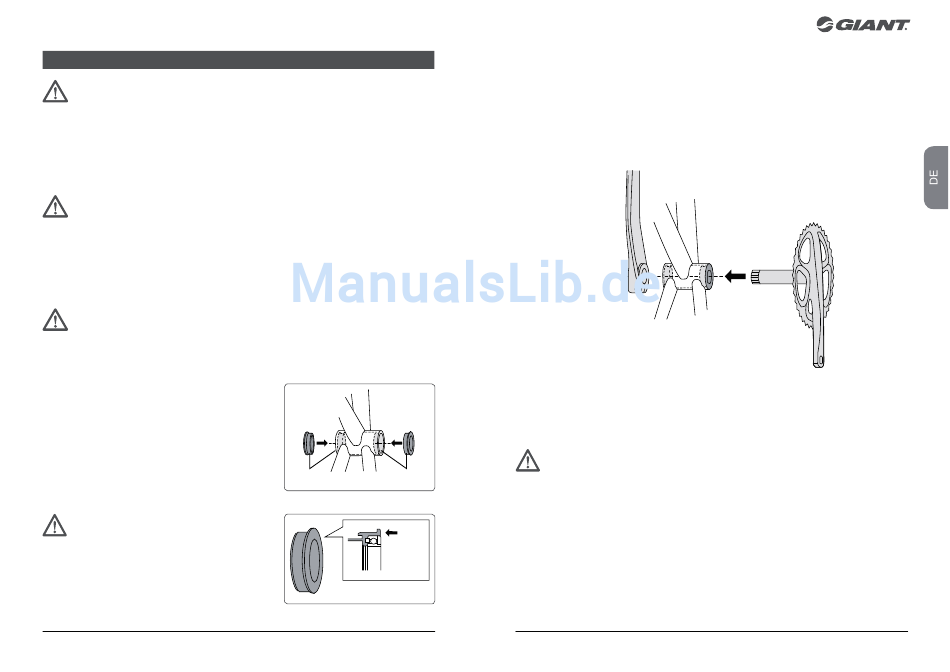

SCHRITT 1:
1.
Bringen Sie innen auf den Tretlagerschalen des
Rahmens ein neutrales Schmiermittel auf.
2.
Installieren Sie dann den linken und den rechten
Press-Fit Tretlageradapter mit einem Werkzeug
wie dem Giant TCR BB Tool Press Kit.
3.
Drücken Sie die Adapter mit gleichmäßigem
Druck auf beide Seiten zusammen, so dass
diese sich nicht schräg stellen.
ACHTUNG: Drücken Sie hierbei nur auf die
Punkte, die in der Zeichnung mit Pfeilen geken-
nzeichnet sind. Ein Druck auf eine andere Stelle
kann den Laufring des Lagers beschädigen.
LEFT
RIGHT
GREASE
GREASE
PRESS
58
SCHRITT 2:
Installation des vorderen Kettenblatts / der Kurbel:
HINWEIS: Achten Sie in jedem Fall auf die Montagehinweise des Herstellers von Kettenblatt/Kurbel.
HINWEIS: In dieser Anleitung werden Informationen zur Montage eines Tretlagers in einen Giant
Composite-Rahmen gegeben. Bitte beachten Sie die mitgelieferte Anleitung des Herstellers für die
Installation der Kurbel.
Entfernen
Zum Entfernen der Tretlageradapter drücken Sie mit einem stumpfen Werkzeug kräftig von innen.
HINWEIS: Die Adapter dürfen nicht wiederverwendet werden, da sie beim Entfernen beschädigt
werden können.
ACHTUNG: Achten Sie darauf, beim Entfernen der Tretlageradapter den Rahmen oder
das Tretlagergehäuse nicht zu zerkratzen oder zu beschädigen.
