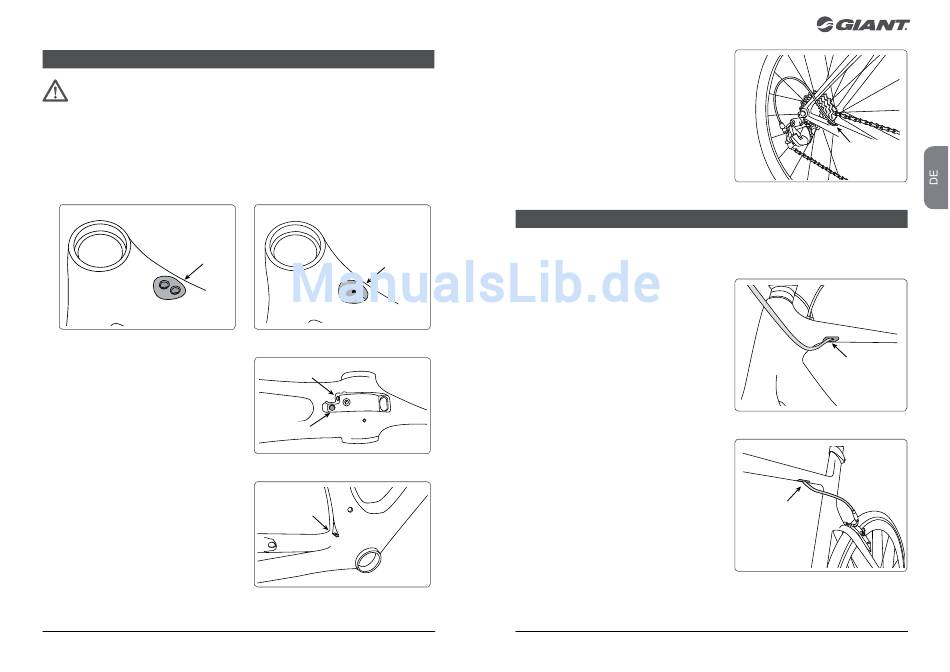

SCHALTZUG VERLEGEN
ACHTUNG: Für die Montage eine Elektronischen Schaltgruppe, nutzen Sie die Anleutung
des Herstellers in Kombination mit der unten beschrieben Anleitung für die Montage einer
Elektrischen Schaltung.
1.
Verlegen Sie die vorderen und hinteren Schaltzüge der integrierten Contact SLR Aero-Lenks-
tange intern. (Siehe den Montageabschnitt - Integrierte Contact SLR Aero-Lenkstange)
2.
Führen Sie die Kabelzüge durch die Kabelöffnung vorne links im oberen Rohr (siehe folgende
Abbildung; Kabelöffnung im oberen Rohr 1, 2) und ziehen Sie sie dann durch das untere
Rohr und aus der unteren Halterung heraus.
Giant Aluminium
Durchführung
fig: Toptube cable hole 1
3.
Führen Sie die Schaltzüge durch die dafür
vorgesehene Kabelöffnung in der unteren
Halterung (siehe folgende Abbildung: BB-
Kabelöffnung).
4.
Führen Sie die Schaltzüge durch die dafür
vorgesehene Kabelöffnung in der unteren
Halterung (siehe folgende Abbildung: BB-
Kabelöffnung).
ShimanoGummi
Durchführung
fig: Toptube cable hole 2
Rear derailleur
cable hole
Front derailleur
cable hole
Fig. BB cable hole
Front derailleur
cable hole
Fig. Front derailleur cable hole
62
5.
Führen Sie den hinteren Schaltzug durch die
rechte Kettenstrebe und aus der hinteren
Schaltzugkabelöffnung heraus; siehe Abbildung:
Hintere Schaltzugkabelöffnung.
14
HINTEREN BREMSZUG VERLEGEN
1.
Verlegen Sie den hinteren Bremszug der integierten Contact SLR Aero-Lenkstange intern.
(Siehe den Montageabschnitt - Integrierte Contact SLR Aero-Lenkstange)
2.
Führen Sie den hinteren Bremszug durch die
Kabelöffnung links im oberen Rohr. (Siehe die
Abbildung. Vordere Kabelöffnung des hinteren
Bremszugs.)
3.
Führen Sie den Kabelzug durch die Kabelöffnung
am hinteren Ende des oberen Rohrs und dort
heraus.
Rear derailleur
cable hole
Fig. Rear derailleur cable hole
Rear brake
cable hole
Fig. Rear brake cable hole front
Rear brake cable hole
Fig. Rear brake cable hole rear
63
