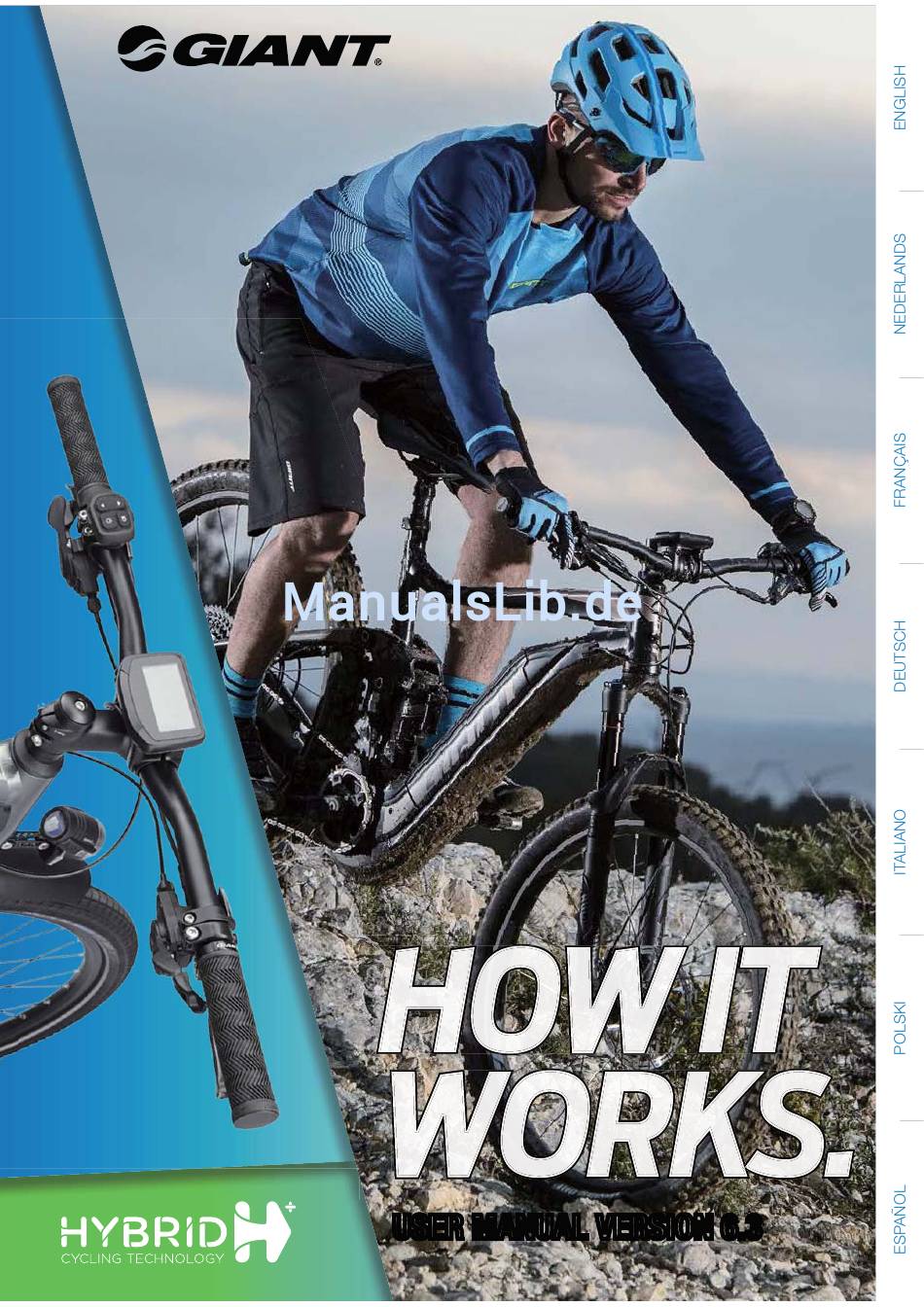

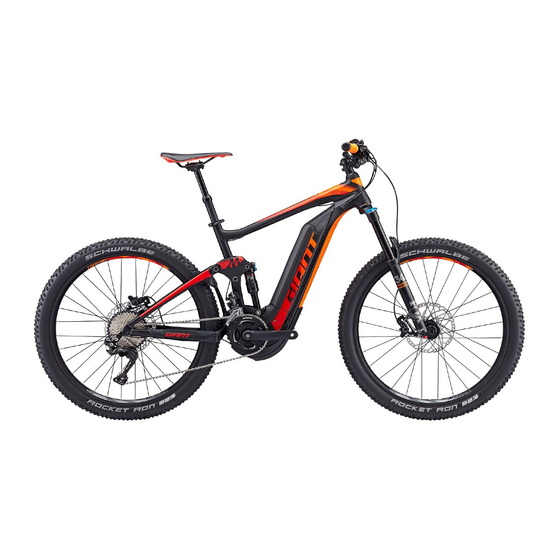

- Seite 1 USER MANUAL VERSION 6.3...
- Seite 2 HANDBUCH DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
ALLGEMEINES Willkommen Hinweise zur Nutzung dieses Handbuchs Service und technische Unterstützung SICHERHEIT EnergyPak-Akku und Ladegerät Gepäckträger Fahrrad verwenden Transport ÜBERSICHT ELEKTRISCHE KOMPONENTEN Erläuterung EnergyPak und Ladegerät 3.2.1 Übersicht 3.2.2 Allgemeine Hinweise 3.2.3 Neuer EnergyPak 3.2.4 Laden 3.2.5 Benutzung 3.2.6 Lagerung SyncDrive RideControl 3.4.1... -
Seite 4: Allgemeines
Zeit losfahren. Ride Life, Ride Giant Es ist immer wieder eine Freude, Menschen auf dem Fahrrad zu sehen! Seit 1972 stellt Giant hochwer- tige Fahrräder für alle Gelände und Fahrertypen her. Mit Fahrrädern von Giant haben Millionen von Rad- fahrern wie Sie Ihr Leben ein Stück glücklicher und gesünder gestaltet. -
Seite 5: Sicherheit
2 Sicherheit 2.1 ENERGYPAK-AKKU UND LADEGERÄT • EnergyPak-Akku und Ladegerät von Wasser und offenem Feuer fern halten. DANGER • Akku und Ladegerät nicht zweckentfremden! • Plus- und Minuskontakte nicht kurzschließen. • Akku von Kindern und Haustieren fern halten. • Akku und Ladegerät keinen Stößen aussetzen (zum Beispiel durch Herunterfallen). -
Seite 6: Übersicht Elektrische Komponenten
Markt aus. Es gibt zwar Marken mit höherer Kapazität, doch wenn man Gewicht und Größe berücksichtigt, bieten die Akkus von Giant die beste Leistung. Außerdem lässt sich der EnergyPak im Vergleich zu früheren Akkusystemen doppelt so schnell aufladen und sorgt für eine ausgezeichnete maximale Reichweite. -
Seite 7: Energypak Und Ladegerät
D Ladebuchse 3.2.2 Allgemeine Hinweise • Wenn Sie während des Ladevorgangs ungewöhnlichen Geruch oder Rauch wahrnehmen, Ladevor- gang sofort stoppen! Bringen Sie den EnergyPak zu einem autorisierten Giant-Händler und lassen DANGER Sie ihn reparieren oder ersetzen. • In dem unwahrscheinlichen Fall, dass der EnergyPak in Brand gerät, versuchen Sie NICHT, ihn mit Wasser zu löschen. -
Seite 8: Neuer Energypak
3.2.3 Neuer EnergyPak Neue EnergyPaks werden in einem schützenden „Tiefschlafzustand“ ausgeliefert. Sie müssen vor der Benutzung zunächst aktiviert werden. • Um den Tiefschlafzustand des EnergyPak zu erkennen, drücken Sie die Taste für die Ladestandsan- zeige. Die LEDs des EnergyPak werden nicht aufleuchten. •... - Seite 9 Setzen Sie den EnergyPak wieder ein. Achten Sie auf die Führungsnuten. Drücken Sie oben auf den EnergyPak, so dass er sicher einrastet. Dabei ist ein „Klick“ zu hören. Ziehen Sie den Schlüssel ab. 10. Ihr Rad ist einsatzbereit. Integrierter Unterrohr-EnergyPak, demontiert (seitlicher Einschub) Entriegeln Sie den EnergyPak mit dem Schlüs- sel, und schieben Sie das Oberteil der Energy- Pak Batterie seitwärts nach Links.
- Seite 10 Integrierter Unterrohr-EnergyPak, montiert Schließen Sie den EnergyPak an das Ladegerät an. Verbinden Sie das Ladegerät mit einer Steck- dose. Der Ladevorgang kann jederzeit unterbrochen werden. Trennen Sie zunächst das Ladegerät von der Steckdose, danach die Verbindung zum EnergyPak. Ihr Rad ist einsatzbereit. Gepäckträger-EnergyPak, demontiert Entriegeln Sie den EnergyPak mit dem Schlüssel, und ziehen Sie ihn am Griff aus der...
-
Seite 11: Benutzung
3.2.5 Benutzung Wenn der Ladezustand des EnergyPak auf 3 % ab- sinkt, wird die Unterstützung automatisch auf „ECO“ umgeschaltet, um Energie zu sparen. Wenn der Ladezustand des EnergyPak auf 1 % ab- sinkt, wird die Unterstützung automatisch abgeschal- tet. Der Kraftverstärker-Anzeigebalken blinkt 3 mal. Die Beleuchtung kann noch ca. -
Seite 12: Syncdrive
3.3 SYNCDRIVE SyncDrive Central Der SyncDrive-Motor sorgt für die Tretunterstüt- zung Ihres E-Bike. Um ein angenehmes und natürliches Fahrgefühl sicherzustellen, werden Informationen von inter- nen Sensoren ausgewertet. Das seitliches Spiel der Tretlagerachse von einem Millimeter Maximum ist im Motor normal und für beste Langlebigkeit konzipiert. -
Seite 13: Einstellungen
EVO Anzeige Charge Anzeige A Geschwindigkeit A Geschwindigkeit B Einheiten (km/h oder mph) B Einheiten (km/h oder mph) C Anzeigeeinstellungen: C Anzeigeeinstellungen: Fahrzeit, Wegstrecke, mittlere Geschwin- Fahrzeit, Wegstrecke, mittlere Geschwindig- digkeit, maximale Geschwindigkeit, ODO keit, ODO (Gesamtstrecke) (Gesamtstrecke), verbleibende Reichweite, D Micro USB Steckdose (Ausgang 5V - 0,5A) Trittfrequenz E Kraftverstärkeranzeige... - Seite 14 Kraftverstärker: Drücken Sie die Assistenzstufen-Taste (Q) nach oben oder unten, um die richtige Unterstützungsstufe (E) auszuwählen. • AUS: Für Fahren ohne Systemunterstützung, aber mit Fahrradcomputer und Lichtfunktionen. • Unterstützung: Einige E-Bikes verwenden “ECO / NORMAL / POWER”, andere verwenden “ECO / BASIC / ACTIVE / SPORT / POWER”...
- Seite 15 - Bei CHARGE-Anzeige: • Wenn das Fahrrad eingeschaltet wird, zeigt das Display seine Grundeinstellungen ohne Hintergrundbeleuchtung an. • Wird bei einem Rad mit CHARGE-Anzeige die Beleuchtung eingeschaltet, wird die Hintergrundbeleuchtung eingeschaltet um die Sichtbarkeit in der Dunkelheit zu verbessern. - Integriertes TAGEFAHRT: Einige Fahrräder (Prime-E +) haben zusätzliches Ta- gefahrlicht, das im Steuerrohr integriert ist.
-
Seite 16: Einstellungen Zurücksetzen
3.4.3 Einstellungen zurücksetzen Um die Werte für Tagesdistanz, Fahrzeit und mittlere Geschwindigkeit zurückzusetzen, drücken Sie DREI Sekunden lang gleichzeitig die beiden Kraftverstärker- tasten (Q). Das Zurücksetzen ist nur möglich, wenn einer der Werte auf dem Display angezeigt wird. 3.4.4 Umschaltung km/h <-> mph Halten Sie die Einstellungstaste (T) 5 Sekunden lang gedrückt, um zwischen „km/h“... -
Seite 17: Fahrrad Verwenden
4 Fahrrad verwenden 4.1 WARTUNG Bei Giant Hybrid E-Bikes werden die elektrischen Teile mit Kunststoffabdeckungen geschützt. Beim Reinigen der Abdeckungen darf kein Wasser nach innen dringen. Verwenden Sie zum Reinigen der Kunststoffabdeckungen ein weiches Tuch mit einer neutralen Lösung. Trocknen Sie die Abdeckungen danach mit einem sauberen weichen Tuch. -
Seite 18: Reichweite
• Lade- und Entladezyklen 4.3 TIPPS ZUM SCHALTEN Zur Verbesserung der Reichweite empfiehlt Giant, geschwindigkeitsabhängig zu schalten. Bei geringer Geschwindigkeit und der Einstellung „Aus“ sind niedrige Gänge empfehlenswert. Bei höheren Gesch- windigkeiten können höhere Gänge gewählt werden. Für angenehme Kraftverstärkung und optimale Reichweite wird empfohlen, beim Gangwechsel keine Kraft auf die Pedalen auszuüben. -
Seite 19: Fehlerbehebung
Bei einem Problem im System wird auf dem Display eine Fehlermeldung angezeigt. In den meisten Fällen ist kein sofortiges Eingreifen notwendig. Sie sollten jedoch Ihren Giant-Händler aufsuchen und um eine Überprüfung bitten. Nur Ihr Giant-Händler kann alle Fehlercodes vom Display entfernen. -
Seite 20: Häufig Gestellte Fragen
6 HäuFIg gestellte Fragen 6.1 RIDECONTROL – ANZEIGE Meine CHARGE-Anzeige dreht sich um den Lenker. Giant hätte sie besser festziehen sollen. • Die CHARGE-Anzeige sollte nicht zu fest angezogen werden. Sie sollte sich wegdrehen können, falls es zu einer Kollision oder einem Sturz kommt. -
Seite 21: Syncdrive-Motor
Kraft. Bei einfacheren Systemen wird lediglich die Drehbewegung erkannt. Meine Tretkurbeln haben ein spürbares seitliches Spiel. Ist das normal? • Das ist OK. Der Giant SyncDrive-Mittelmotor von Yamaha wurde so konstruiert, dass in der unteren Tretlagerachse ein seitliches Spiel von maximal 1 Millimeter auftritt. Dies verbessert die Lebensdauer des Motors unter allen Einsatzbedingungen. -
Seite 22: Rechtliche Hinweise
Garantien auf den Austausch defekter Teile durch Ersatzteile gleichen oder höheren Werts nach ausschließlichem Ermessen von Giant beschränkt. Diese Garantie gilt ab dem Kaufdatum, nur für den Erstbesitzer und ist nicht übertragbar. In keinem Fall haftet Giant für direkte, zufällige und Folge- schäden einschließlich ohne Einschränkung der Allgemeinheit Personenschäden, Vermögensschäden, wirtschaftliche Verluste im Zusammenhang mit vertraglichen Verpflichtungen, Garantie, Fahrlässigkeit,... -
Seite 23: Von Der Garantie Ausgeschlossen
Fahrens des Fahrrades unter ungünstigen Witterungs- oder Klimabedingungen sind. • Arbeitskosten für den Austausch oder Ersatz von Teilen. Soweit nicht in dieser Garantie angegeben und vorbehaltlich aller zusätzlichen Garantien haften Giant und seine Mitarbeiter und Beauftragten nicht für Verluste oder Schäden (einschließlich zufälliger Schä- den und Folgeschäden durch Fahrlässigkeit oder Unterlassen), die sich durch oder im Zusammenhang...
