Netzanschluss
Hinweise für den Installateur
Gefahr Stromschlag- / Brandgefahr!
Der Anschluss an das Stromnetz darf nur
durch eine autorisierte Elektrofachkraft
erfolgen, die beim örtlichen Energieversorgungsun-
ternehmen zugelassen ist. Nur so haben Sie unsere
Garantie und ausreichende Sicherheit.
Da das Gerät nicht über eine zugängliche Trennvor-
richtung allpolig vom Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung gemäß Überspan-
nungskategorie III in der Hausinstallation mit minde-
stens 3 mm Kontaktabstand vorgeschaltet sein; hierzu
zählen Sicherungen, LS-Schalter und Schütze.
Anschlussbedingungen
Das Gerät ist ausgelegt für den Anschluss an
– 3-Phasen-Wechselspannung 400V / 50 Hz mit Null-Leiter, 16 A
– 2-Phasen-Wechselspannung 400V / 50 Hz mit Null-Leiter, 16 A
– 1-Phasen-Wechselspannung 230V / 50 Hz mit Null-Leiter, 32 A.
Es ist eine separate Stromversorgung erforderlich.
– Als Netzanschlussleitung muss eine Gummischlauchleitung
H05RR-F mit Aderendhülsen und entsprechendem Nennquer-
schnitt verwendet werden (EN60335: 3 x 6 mm
oder 4 x 2,5 mm
).
2
– Die VDE-Bestimmungen und die „Technischen Anschlussbe-
dingungen" müssen beachtet werden.
– Der Berührungsschutz muss gewährleistet sein.
Netzleitung anschließen
Die Klemmleiste und der Anschlussplan befinden sich an der
Rückwand.
– Vor Zugang alle Versorgungsstromkreise ausschalten und ge-
gen Wiedereinschalten sichern.
– Vergewissern Sie sich, dass eine wirksame Erdung möglich
ist, bevor Sie den Anschluss an der entsprechenden Klemme
herstellen.
– Das Anschlusskabel muss so hinter dem Herd verlegt werden,
dass es die Hinterwand des Herdes nicht berührt. Während
des Betriebs des Herdes wird dessen Hinterwand sehr heiß.
– Je nach Anschlussbedingungen die entsprechenden Kontakte
mit den vorhandenen Messingbrücken verbinden.

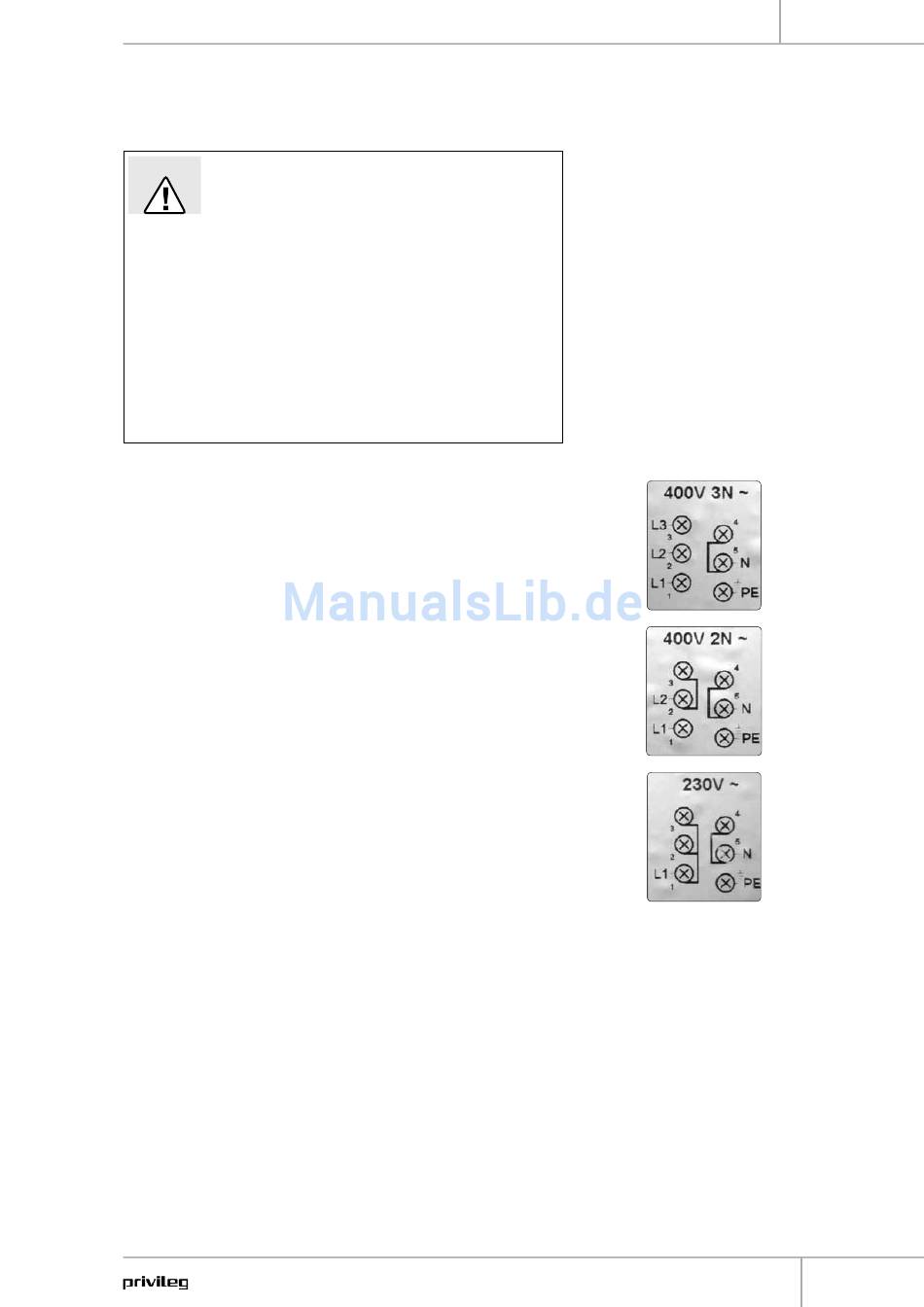

– Das Anschlusskabel gemäß dem Schaltbild anschließen.
S5K144T2U5I
Aufstellen und Anschließen
, 5 x 2,5 mm
2
2
L1-L3: Phase(n)
N:
PE:
Vorbereitung
Null-Leiter
Schutzleiter (Erde)
13
