Standherd mit glaskeramikkochfeld,
multifunktionsbackofen
und zeitschaltuhr (44 Seiten)

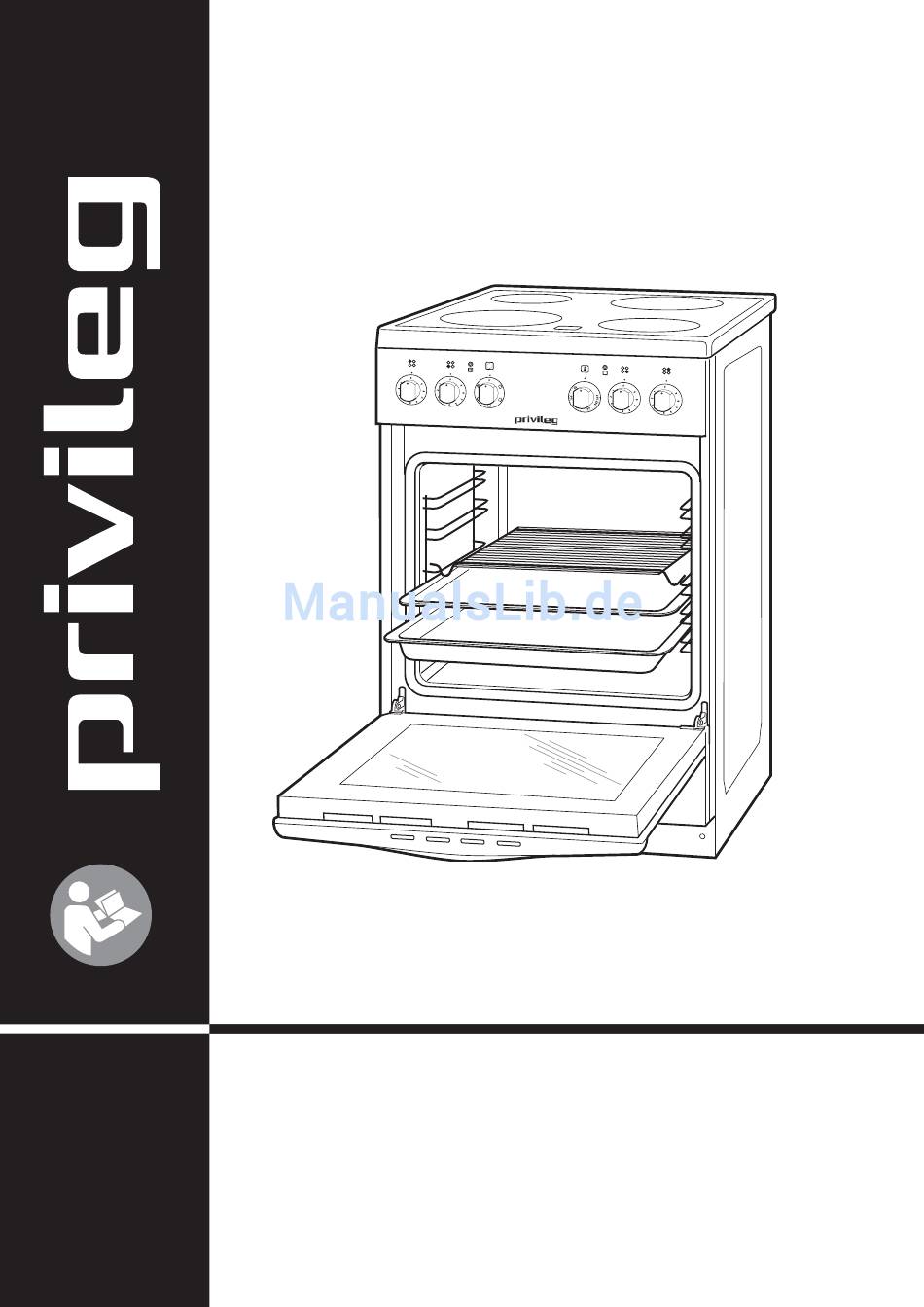

Inhaltszusammenfassung für Privileg S5K315SI
Seite 1
S5K315SI / 586 857 Gebrauchsanleitung Standherd mit Glaskeramik- Anleitung/Version: 92892_568957_586857_20150304 Kochfeld und Multifunktions- Bestell-Nr.: 568 957 / 586 857 Nachdruck, auch aus zugs wei se, Backofen nicht ge stat tet!
Allgemeine Angaben Tipps zum Garen und Energie sparen Der Backofen Multifunktionsschalter Temperaturwähler Backofen-Leuchte Garende Das richtige Backofen-Geschirr Fettpfanne und Grillrost Den Backofen benutzen Garen mit Ober-/Unterhitze Garen mit Oberhitze Garen mit Unterhitze Backen mit Ober-/Unterhitze Braten mit Ober-/Unterhitze S5K315SI / S5K315SW...
Bewahren Sie alle Sicherheitshinweise und 1 Glaskeramikschaber Anweisungen für die Zukunft auf. Geben Sie 1 Kippschutz; bestehend aus 1 Winkel, alle Sicherheitshinweise und Anweisungen 2 Schrauben und 2 Dübeln an den nachfolgenden Verwender des Pro- 1 Gebrauchsanleitung dukts weiter. S5K315SI / S5K315SW...
• Schalten Sie eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vor, weil das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann. Hierzu zäh- len Sicherungen, LS-Schalter und Schütze. S5K315SI / S5K315SW...
Seite 5
• Reinigung und Benutzerwartung dürfen Sie von Kin- dern nur unter Aufsicht durchführen lassen. • Kinder können sich beim Spielen in der Verpa- ckungsfolie verfangen und ersticken. Stellen Sie si- cher, dass die Verpackungsfolie nicht in Reichweite von Kindern kommt. S5K315SI / S5K315SW...
Seite 6
• Achten Sie darauf, dass Sie beim Öffnen der Back- ofentür nicht in Berührung mit dem aufsteigenden heißen Dampf kommen. • Gießen Sie niemals Wasser direkt in den heißen Back ofen. Durch den entstehenden Wasserdampf besteht Verbrennungsgefahr, und die Emaille kann beschädigt werden. S5K315SI / S5K315SW...
Seite 7
• Wenn Sie Speisen in Öl, in Fett oder mit Al ko hol zu- bereiten, lassen Sie den Herd nicht unbeaufsichtigt. Die Spei sen kön nen sich selbst ent zün den. • Verwenden Sie die Backofen-Glühlampe ausschließ- lich als Backofen-Beleuchtung; sie ist nicht zur Be- leuchtung eines Zimmers geeignet. S5K315SI / S5K315SW...
Seite 8
Materialien wie Plastikschüsseln könnten sonst beschädigt werden. • Stellen Sie Kochgeschirr, Ble che oder Alufolie nie di rekt auf den Boden des Back ofens. Da durch staut sich die Hitze und die Emaille des Back ofens wird beschädigt. S5K315SI / S5K315SW...
Seite 9
• Wenn Sie wegen eines Bedienfehlers den Kunden- dienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kosten ver bun den. Schäden, die durch Nichtbeachtung die- ser Gebrauchsanleitung verursacht wurden, werden nicht anerkannt. S5K315SI / S5K315SW...
Schalter für Kochzone 3 Temperaturwähler für den Backofen Multifunktionsschalter: Beheizungsart für den Backofen ein- stellen Gehäuse 13 Wrasenabzug (Lüftung, hier nicht zu sehen) 14 Türgriff 15 Backofentür mit Sichtfenster 16 Geschirrwagen 17 Schraubfüße (hier nicht zu sehen) S5K315SI / S5K315SW...
Ab la ge flä che, und schmutziges Ge- schirr kann gleich gereinigt werden. • Wenn der Herd auf einen Sockel gestellt wird, müssen Maß- nahmen ergriffen werden, die verhindern, dass das Gerät vom Sockel gleitet. S5K315SI / S5K315SW...
Sie den Winkel mit den mitgelieferten Schrauben fest. 10. Lassen Sie den Herd von einer Elektrofachkraft anschließen. 11. Schieben Sie den Herd an seinen Platz und prüfen Sie, ob der Winkel ein Kippen des Herds nach vorn tatsächlich verhindert. S5K315SI / S5K315SW...
• Beim Anschluss müssen die VDE-Bestimmungen sowie die 400 V 3N~ / 50 Hz „Technischen Anschlussbedingungen“ beachtet werden. • Berührungsschutz muss gewährleistet sein. L1 an 1, L2 an 2, L3 an 3 N an 4 5 (gebrückt) PE-Schutzleiter an Leitungsquerschnitt: 5 x 2,5 mm S5K315SI / S5K315SW...
Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken können. 1. Entfernen Sie alle vorhandenen Styropor-, Papp- und Kunst- stoffsicherungsteile aus dem Backofen und von den Back- blechseiten. 2. Ziehen Sie alle Schutzfolien ab. S5K315SI / S5K315SW...
Dabei alle Zubehörteile wie Grillrost, Backbleche und Fettpfanne im Backofen belassen. 4. Nach dem Abkühlen Grillrost, Backbleche, Fettpfanne und Backofen-Innenraum mit ein wenig Seifenwasser reinigen und alles trocken wischen. Wie Sie den Backofen bedienen, erfahren Sie ab Seite 20. S5K315SI / S5K315SW...
• Lassen Sie keine harten Gegenstände auf das Koch- feld fallen, es besteht Bruchgefahr! • Nutzen Sie das Kochfeld erst nach vollständigem Ab- kühlen als Arbeits- oder Abstellfläche. Wärmeemp- findliche Materialien wie Plastikschüsseln könnten sonst beschädigt werden. S5K315SI / S5K315SW...
Kochen, ist aber ein schlech ter Wär me lei ter. Darum können grö ße re Glas- ge fä ße bei zu hohen Tem pe ra tur span nun gen zerbre- chen. • Vermeiden Sie feuerfestes Glasgeschirr besser beim Kochen. S5K315SI / S5K315SW...
Für jede Kochzone gibt es in der Restwärmeanzeige 5 eine Lampe, die leuchtet, solange die Kochzone heißer ist als 50 °C. So warnt Sie das Gerät vor möglichen Verbrennungen und signalisiert, dass Sie noch Restwärme nutzen können. S5K315SI / S5K315SW...
Seiten braun ist, auf eine niedrigere Stufe schalten; bei größeren Töpfen und Pfannen auf »6«, sonst reicht Einstellung »3«. Garen Sie Braten über 1 kg am besten im Backofen. Mit pas- sendem Geschirr und wenig Wasser bzw. Fett garen; das erhält die Vitamine. S5K315SI / S5K315SW...
Backofen auf- bzw. nachheizt. Wenn sie das erste Mal er lischt, ist die eingestellte Tem pe ra tur im Backofen er- reicht. Während der ge sam ten Garzeit wie der holt sich das Ein- und Aus- schalten der roten Backofen-Leuchte. S5K315SI / S5K315SW...
Die mitgelieferte Fettpfanne hat an der vorderen Kante 2 Löcher. Schieben Sie sie so in den Backofen, dass diese Kante nach vorne zeigt. Grillrost Schieben Sie den Grillrost mit den 4 Füßen nach unten in die Backblech Einschubleisten. Fettpfanne S5K315SI / S5K315SW...
(z.B. für überbackene Aufläufe, damit der Käse goldbraun wird). Garen mit Unterhitze Bei dieser Einstellung arbeitet Ihr Backofen nur mit Unterhitze – je nach Ein schub hö he kommt sie stärker oder weniger stark nur von unten (z.B. für braune/krosse Böden). S5K315SI / S5K315SW...
10 Mi nu ten „ruhen“. Der Saft verteilt sich so gleich mä ßi ger und läuft beim An schnei den nicht heraus. • Schieben Sie Fisch möglichst in einer feuerfesten Form und auf dem Grillrost in die mittlere oder untere Einschubebene ein . S5K315SI / S5K315SW...
Seite 24
5. Schieben Sie die Fettpfanne darunter. 6. Schließen Sie die Back ofen tür. 7. Wenden Sie das Grillgut nach der Hälf te der Grillzeit. Die Grill zeit beträgt je nach Dicke und Art des Grillgutes pro Seite ca. 6–10 Minuten. S5K315SI / S5K315SW...
6. Nehmen Sie die Gläser dann vorsichtig heraus und stellen sie auf ein trockenes Tuch. Schützen Sie sie vor Zug luft (de- cken Sie sie z.B. mit einem Tuch ab)! 7. Entfernen Sie die Klam mern erst am nächsten Tag. S5K315SI / S5K315SW...
• Reinigen Sie Edelstahl-Oberflächen nach dem Abkühlen gründ- lich mit war mem Wasser und et was Spül mit tel oder All zweck- rei ni ger. Oder verwenden Sie Spe zi al pfle ge mit tel für Edel stahl- Ober flä chen. S5K315SI / S5K315SW...
Fläche danach mit einem feuchten Lappen ab. 2. Entfernen Sie hartnäckige Verschmutzungen mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Rei- nigungsmittel. Wischen Sie die Fläche danach mit einem feuchten Lappen ab. 3. Behandeln Sie das Kochfeld nach dem Reinigen mit einem Pflegemittel. S5K315SI / S5K315SW...
5. Schalten Sie den Backofen nach 30 Min. wieder aus und las- sen Sie alles abkühlen. 6. Entnehmen Sie die Fettpfanne mit Topflappen oder Ähn- lichem und gießen Sie das überschüssige Wasser weg. 7. Wischen Sie den Innenraum mit einem feuchten Tuch oder Schwamm ab. S5K315SI / S5K315SW...
1. Halten Sie den Backblechträger schräg und setzen Sie die Haken oben in die vorgesehenen Löcher der Seitenwand ein. 2. Klappen Sie den Backblechträger zurück an die Seitenwand. Wiederholen Sie den Vorgang mit dem zweiten Backblech- träger. S5K315SI / S5K315SW...
Tür nicht bündig schließen lassen oder beim Schließen ein Knacken zu hören sein, ist die Tür nicht richtig eingehängt. 5. Korrigieren Sie ggf. den Sitz der Scharniere und der Klapp- bügel, bis sich die Tür wieder leichtgängig öffnen und schlie- ßen lässt. S5K315SI / S5K315SW...
2. Achten Sie darauf, dass die Gummipuffer c in den Halte- rungen a eingeschoben sind. 3. Setzen Sie zum Abschluss die innere Scheibe wieder ein und stecken Sie sie mit den Riegeln an der Halterung a fest. S5K315SI / S5K315SW...
Sie sie vorsichtig heraus. 3. Drehen Sie die defekte Glühlampe aus der Fas sung und er- setzen Sie sie durch eine neue Glühlampe. 4. Setzen Sie die Glasabdeckung wieder in die Öffnung ein und schrauben Sie sie im Uhrzeigersinn fest. S5K315SI / S5K315SW...
• Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Nur au to ri sier te Elektrofach kräf te dürfen Re pa ra tu ren ausführen. S5K315SI / S5K315SW...
Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran- tie zeit für Sie mit Kos ten ver bun den. Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden. S5K315SI / S5K315SW...
Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Haupt ka ta logs und auf unserer Internetseite unter der Rubrik „Service“. S5K315SI / S5K315SW...
Datenblatt für den Herd Datenblatt für Haushaltsbacköfen und -kochmulden nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Gesamtgerät Modellkennung / Bestellnummer: Privileg S5K315SI / 568957 Privileg S5K315SW / 586857 Art des Herdes: Standherd mit Glaskeramik-Kochfeld Backofen Energieeffi zienzindex je Garraum:...
2004/108/EC (Elektromagnetische Ver träg lich keit) und 2009/125/EU (Ökodesign) mit der Verordnung (EU) 66/2014. • Der Energieverbrauch und die Energieeffi zienzklassen wurden gemäß dem Dokument „DELE- GIERTE VERORDNUNG (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU ermittelt. S5K315SI / S5K315SW...
