Brunner EAS Bedienungsanleitung Seite 5

In der nebenstehenden Abbildung ist die EAS
mit den einzelnen Anzeige- und Bedienele-
menten abgebildet.
Das Display dient in erster Linie zur Informati-
on über den Anlagenzustand. Hier werden die
aktuellen Temperaturen und Zusatzinforma-
tionen angezeigt. Zusätzlich werden im Stö-
rungsfall Fehlermeldungen ausgegeben.
1 Hinweis-Symbole
3 große Anzeige
5 Tasten-Status
Hinweis-Symbole
Die Hinweis-Symbole machen auf den ersten Blick deutlich wie die EAS eingstellt ist, bzw. ob
Probleme im Betrieb vorliegen.
© 2012 Brunner GmbH
2
4
6
Bedienungsanleitung EAS (1.5)

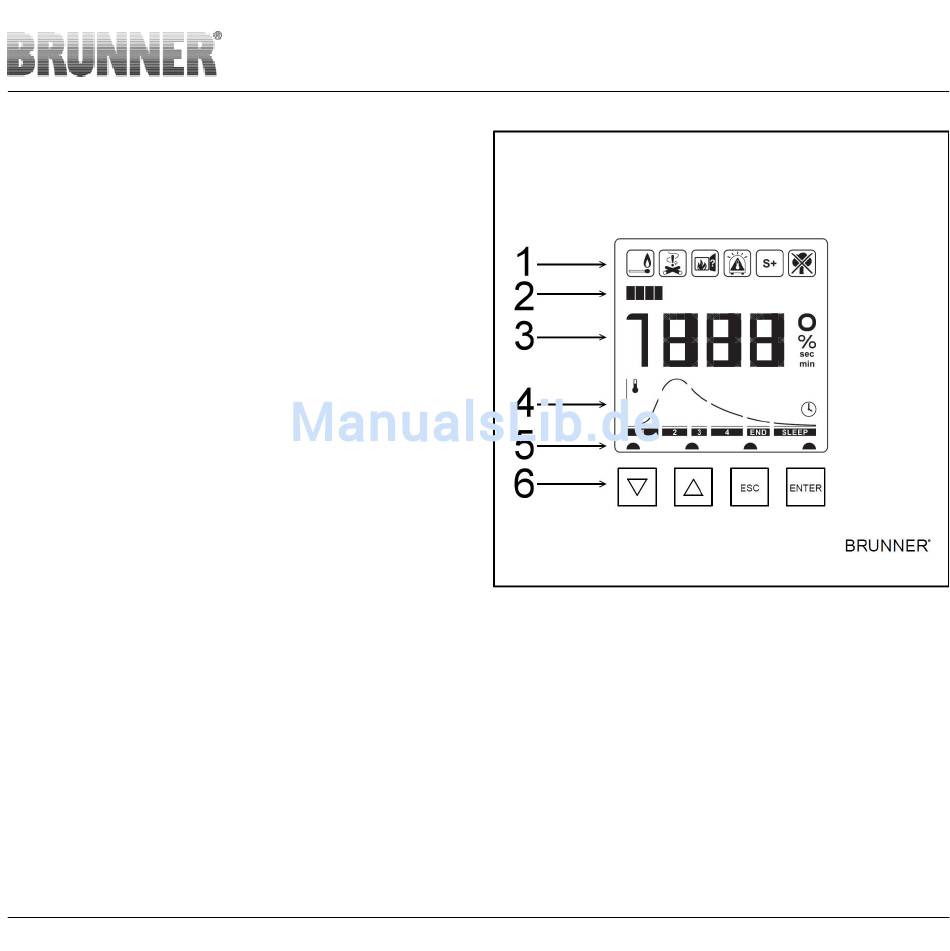

Abb.1: EAS - Frontansicht
kleine Anzeige
Abbrandkurve
Tasten
5
